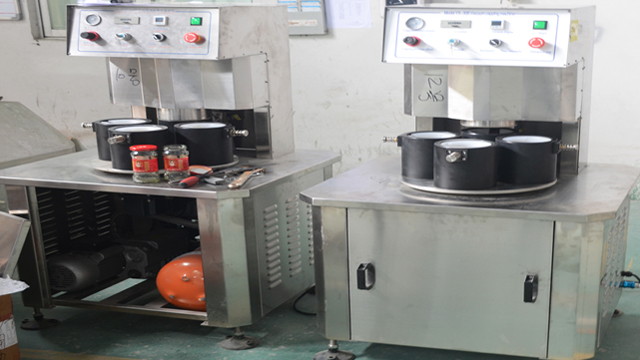

Macchina tappatrice semiautomatica per barattoli di vetro sottovuoto per la chiusura di tappi metallici

• Modello: VK-SVC Macchina tappatrice sottovuoto
• Alimentazione: AC220V/50-60Hz
• Velocità di tappatura: 1200-1500bph
• Potenza: ≤1,3KW (inclusa pompa per vuoto)
• Diametro del tappo: Φ30-Φ85mm, Φ85-Φ110mm
• Altezza bottiglia: 50-180 mm, 120-250 mm
• Diametro della bottiglia: Φ30-Φ80mm, Φ80-Φ150mm
• Grado di vuoto limite: -0,08 MPa
• Torsione di capping: 5-25N.M
• Consumo d'aria: 0,5 m3/0,7 MPa

Guarda il video

Questa serie di macchine tappatrici è stata studiata e prodotta da noi stessi con anni di esperienza nella produzione; è una creazione originale nazionale, utilizza una pompa per vuoto, è disponibile un grado di vuoto elevato, la coppia di tappatura e il livello di vuoto possono essere impostati su richiesta, compatibile con una varietà di forme e dimensioni diverse di bottiglie per la tappatura, forte compatibilità e facile da regolare.

I principali componenti pneumatici ed elettrici provengono da marchi famosi in tutto il mondo, garantiscono prestazioni stabili e affidabili.

Ampiamente utilizzato nelle bottiglie di vetro con tappi di banda stagnata per la chiusura sottovuoto nei settori alimentare, delle conserve alimentari, delle bevande, dei condimenti, dei prodotti sanitari e in altri settori.

Parametro tecnico

• Modello: VK-SVC Macchina tappatrice sottovuoto
• Alimentazione: AC220V/50-60Hz
• Velocità di tappatura: 1200-1500bph
• Potenza: ≤1,3KW (inclusa pompa per vuoto)
• Diametro del tappo: Φ30-Φ85mm, Φ85-Φ110mm
• Altezza bottiglia: 50-180 mm, 120-250 mm
• Diametro della bottiglia: Φ30-Φ80mm, Φ80-Φ150mm
• Grado di vuoto limite: -0,08 MPa
• Torsione di capping: 5-25N.M
• Consumo d'aria: 0,5 m3/0,7 MPa

Istruzioni per l'uso per la macchina tappatrice sottovuoto semiautomatica

Struttura e principi di funzionamento

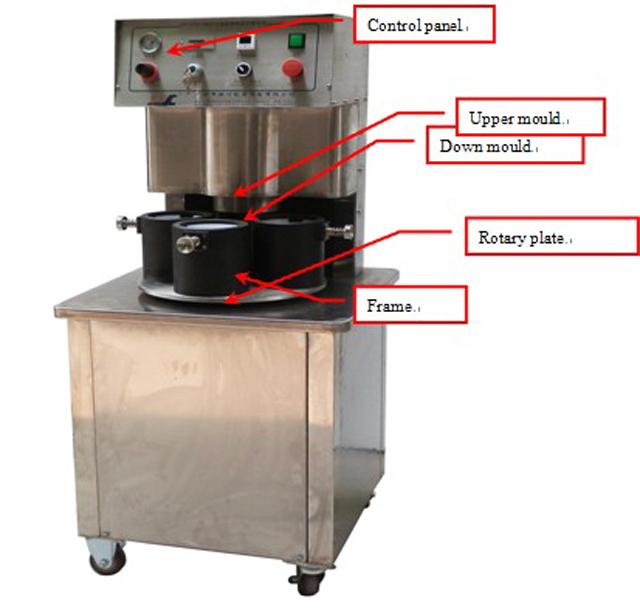

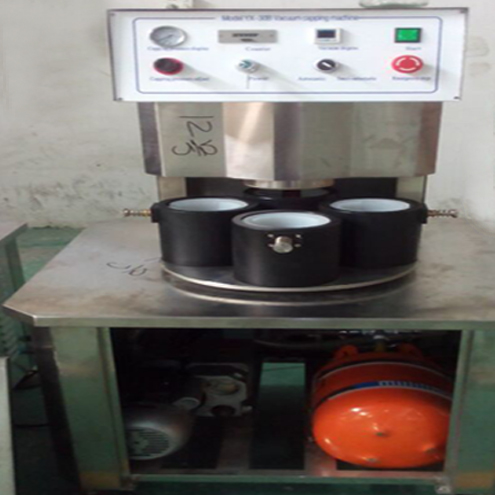

Immagine 1: Macchina tappatrice sottovuoto

Principi di funzionamento e funzioni

Questa macchina è composta da un telaio, uno stampo superiore, un sistema di posizione rotante, una struttura di tappatura, un sistema di vuoto e un sistema di controllo elettrico e della pressione.

Funzionamento come: mettere il vetro con i tappi nello stampo verso il basso, quindi posizionare manualmente lo stampo verso il basso al centro della testa di tappatura. Quindi la macchina tappa automaticamente con il vuoto.

Questa macchina ha le seguenti funzioni:

Quando si posiziona lo stampo verso il basso al centro della testa di tappatura, la macchina tappa automaticamente con il vuoto;

Funzione di impostazione del vuoto più basso: se la macchina non riesce a raggiungere il grado di vuoto impostato in precedenza, non funzionerà per la procedura successiva;

Funzione di coppia di tappatura: la testa di tappatura è mossa da un cilindro pneumatico e può essere regolata tramite pressione;

Struttura principale e componenti:

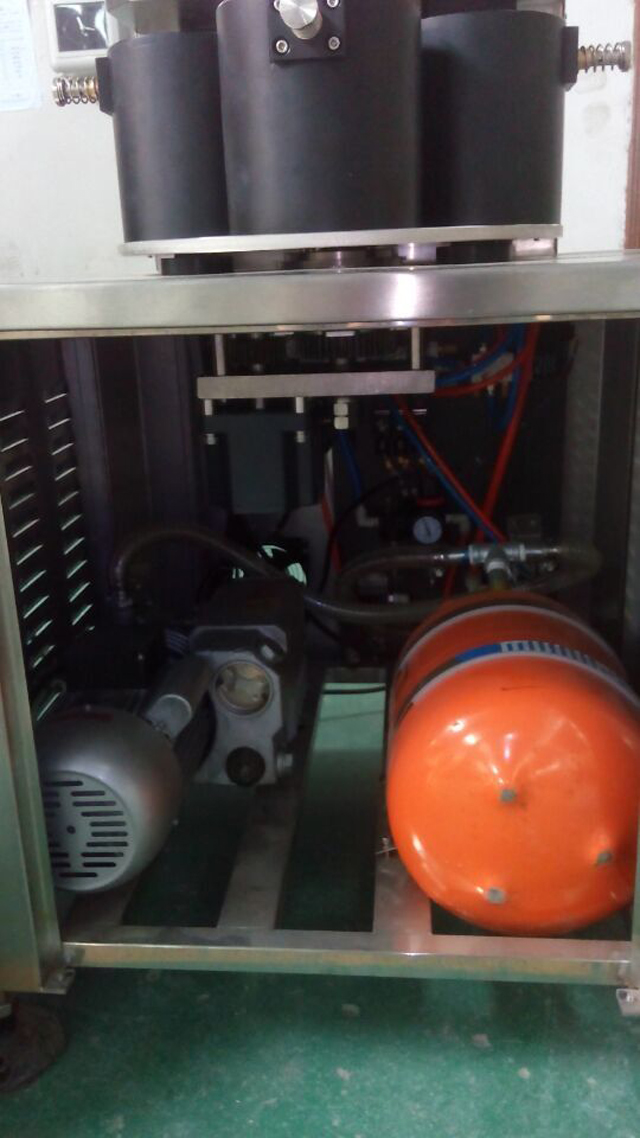

Pompa per vuoto e serbatoio per vuoto:

La pompa per vuoto e il serbatoio per vuoto vengono utilizzati per ottenere la funzione del vuoto, la pompa per vuoto deve essere con olio per vuoto, metà dell'olio per vuoto all'interno è ok. Non è consentito utilizzare la macchina se non c'è più olio per vuoto all'interno

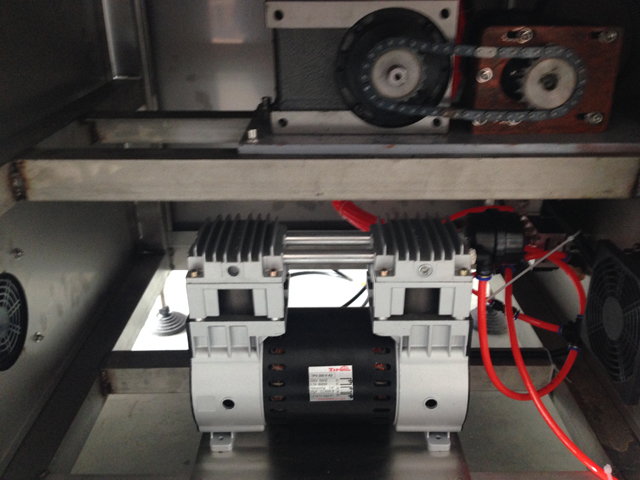

Immagine 2 Serbatoio del vuoto e pompa del vuoto

Si prega di collegare la pompa per vuoto e il serbatoio per vuoto come nell'immagine sopra e di fornire alimentazione

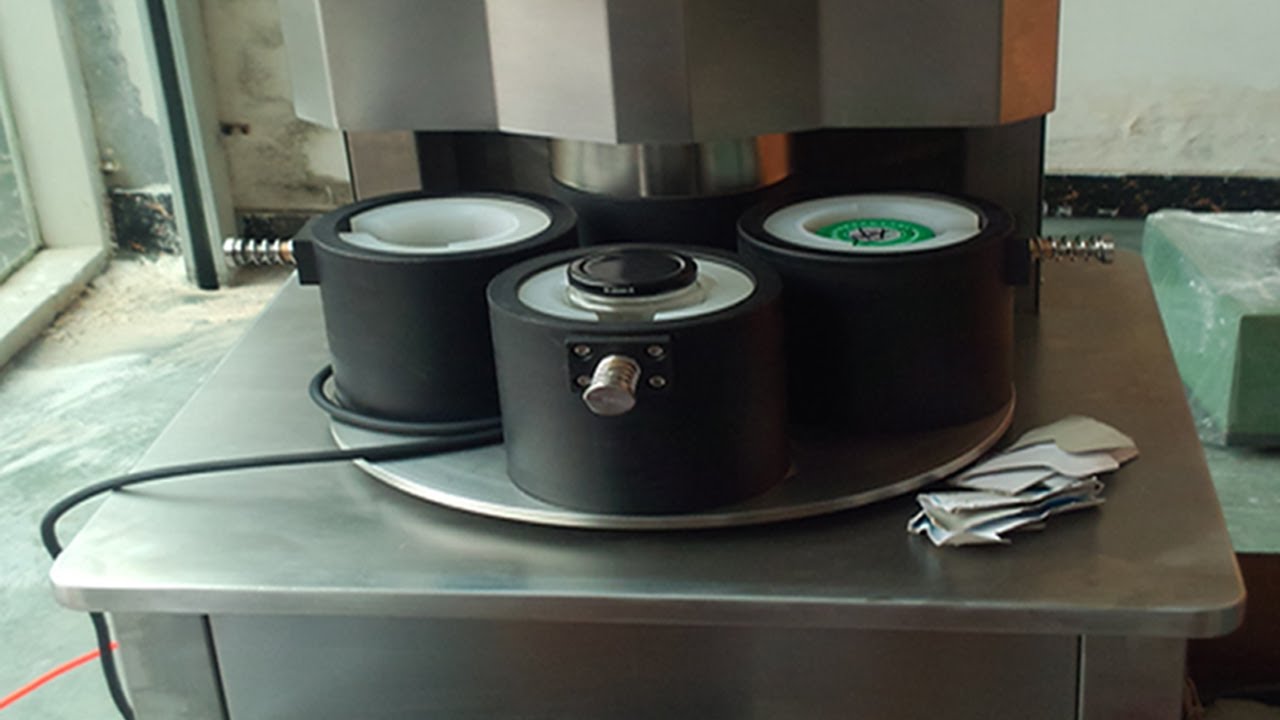

Struttura della piastra rotante

Immagine 3

Questa piastra rotante si muove di 4 passi

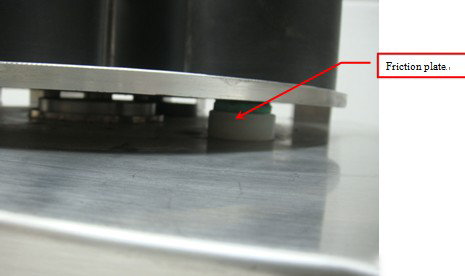

Per garantire che la piastra rotante si muova in modo costante, questa piastra rotante adotta 3 piastre di attrito per fornire resistenza per garantire un movimento costante. È necessario mantenere la macchina pulita durante il funzionamento e le piastre di attrito si usureranno gradualmente, controllare regolarmente e cambiare regolarmente.

Immagine 4

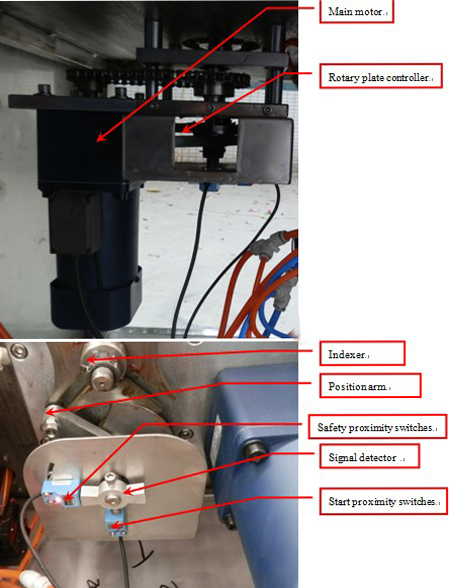

La piastra rotante è mossa dal motore principale, quando il rilevatore del segnale si sposta sugli interruttori di prossimità di avvio e riceve segnali (il rilevatore del segnale e gli interruttori di prossimità sono circa 2-3 mm), lo stampo superiore si sposta verso la tappatura, durante la tappatura il motore continua a funzionare, quando il rilevatore del segnale si sposta sugli interruttori di prossimità di sicurezza e riceve il segnale, il motore smette di funzionare.

Immagine 5

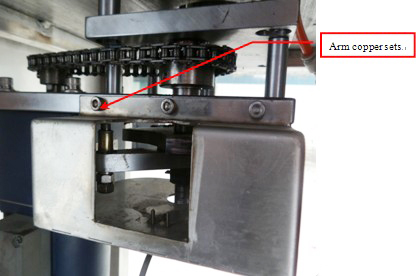

I set di rame del braccio si usurano durante il lavoro, bisogna ingrassarli regolarmente e cambiarli quando sono danneggiati. Quando si cambia, vedi la figura 5

Struttura di capping

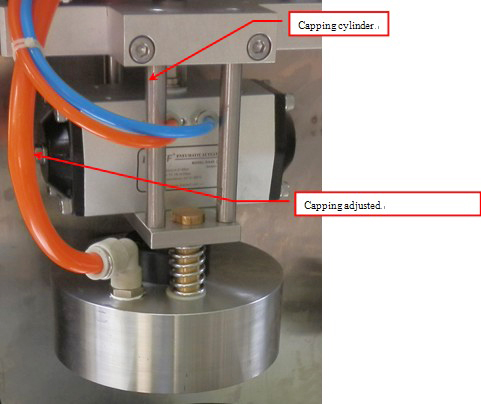

Testa di tappatura

La testa di tappatura viene mossa dal cilindro per sollevarsi e abbassarsi, quando la testa di tappatura è abbassata per tappare e raggiungere il grado di vuoto impostato in precedenza, la testa di tappatura passerà alla procedura successiva. La coppia di tappatura può essere regolata tramite il pulsante di pressione di tappatura sul pannello di controllo (come puoi vedere nel pannello di controllo)

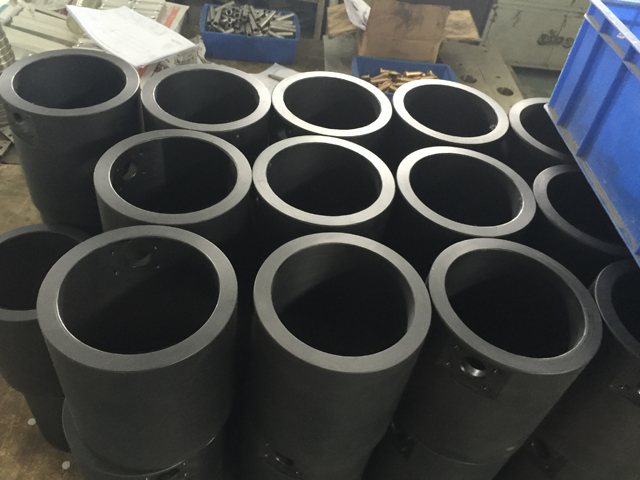

La gomma rossa all'interno della testa di tappatura è la parte di facile usura, deve essere controllata e cambiata spesso. Durante la tappatura, la testa di tappatura deve essere ben stretta sui tappi, puoi mettere qualcosa all'interno dello stampo verso il basso per ottenere altezze diverse. Ma l'altezza non può essere eccessiva, o se è troppo alta, non puoi ottenere la funzione di vuoto, ma se non è abbastanza alta, non può essere tappata. Di solito la distanza per i tappi e la parte superiore dello stampo verso il basso è di 16 mm-19 mm

Dispositivo di scatto della bottiglia

Immagine 7

Il dispositivo di scatto della bottiglia serve a fissare la bottiglia durante la tappatura; quando la piastra rotante è in posizione, il cilindro di scatto della bottiglia si muove per fissare la bottiglia e garantire una buona tappatura.

Installazione

1. La macchina deve essere in un luogo pulito e sicuro

2. Assicurarsi che l'arresto di emergenza sia disponibile (immagine 5)

3. Fornire energia per controllare

4. Collegare la macchina con la conduttura del gas al separatore di olio e acqua, regolare la pressione dell'aria a 0,6 MPa

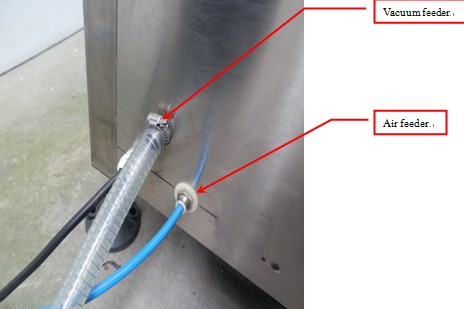

5. Collegare il serbatoio del vuoto alla macchina. Assicurarsi che non vi siano perdite di gas.

Immagine 8

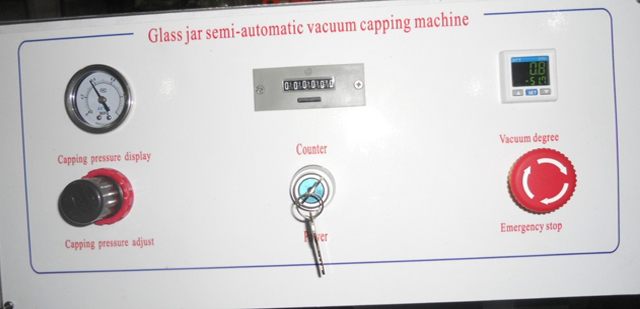

Funzionamento del pannello di controllo

Immagini

Il pannello di controllo è composto da tabella della pressione di tappatura, regolazione della pressione di tappatura, contatore, interruttore di alimentazione, regolazione del vuoto e arresto di emergenza.

1. La regolazione della pressione di tappatura può essere utilizzata per regolare la coppia di tappatura: quando è in senso orario, la pressione aumenta e la coppia di tappatura è più forte, quando è in senso antiorario, la pressione diminuisce e la coppia di tappatura è più piccola.
2. Arresto di emergenza, quando si verifica un'emergenza, premere l'interruttore di arresto di emergenza, quindi la macchina sarà in una situazione di sicurezza
3. Il contatore serve per contare quanti bicchieri hai prodotto; se premi il pulsante di reset, il contatore verrà conteggiato come zero.
4. Se è necessario regolare il grado di vuoto, premere "M" nella tabella di regolazione del vuoto e verrà visualizzato "St1", premere "︽" "︾" per regolare

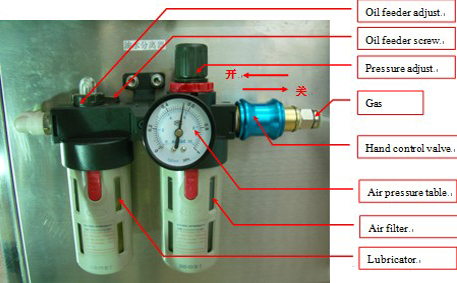

Separatore olio e acqua e pressione e regolazione (Immagine 10)

Immagine 10

Il separatore di olio e acqua è costituito da valvola di controllo manuale, regolatore di pressione, tabella della pressione dell'aria, regolatore dell'olio, filtro dell'aria e lubrificatore;

La valvola di controllo manuale serve ad accendere e spegnere l'intera alimentazione dell'aria della macchina;

La regolazione della pressione serve a fornire pressione alla macchina: quando è in senso orario, la pressione aumenta, quando è in senso antiorario, la pressione diminuisce;

La tabella della pressione dell'aria serve a visualizzare la pressione di lavoro della macchina;

La regolazione dell'olio serve a fornire olio alla macchina: quando è in senso orario, l'olio diminuisce, quando è in senso antiorario, l'olio aumenta;

Il filtro dell'aria serve a rimuovere l'acqua dall'aria compressa; quando la pressione del separatore di olio e acqua è pari a zero, il filtro dell'aria rimuoverà automaticamente l'acqua;

Il lubrificatore serve a fornire olio alla macchina; per prima cosa è necessario chiudere l'alimentazione dell'aria e immettere un po' di olio nel lubrificatore, circa 2-3 mesi alla volta.

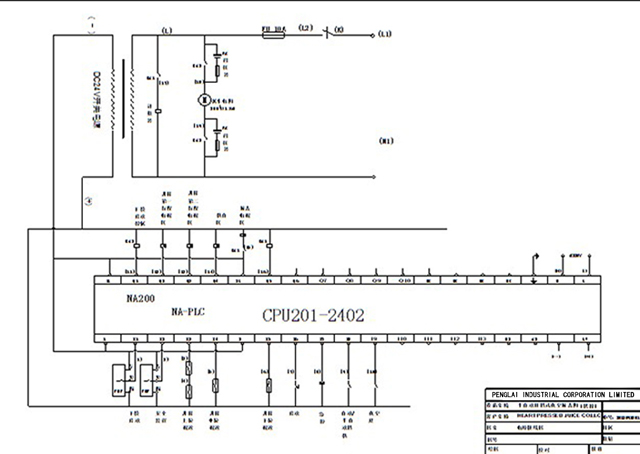

Disegno elettrico per macchina tappatrice sottovuoto
