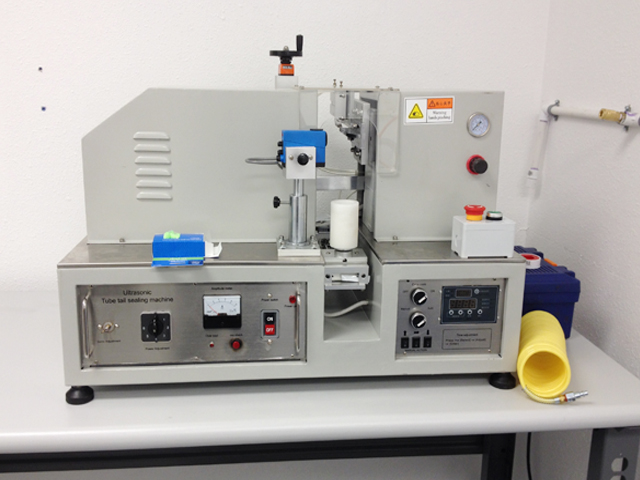

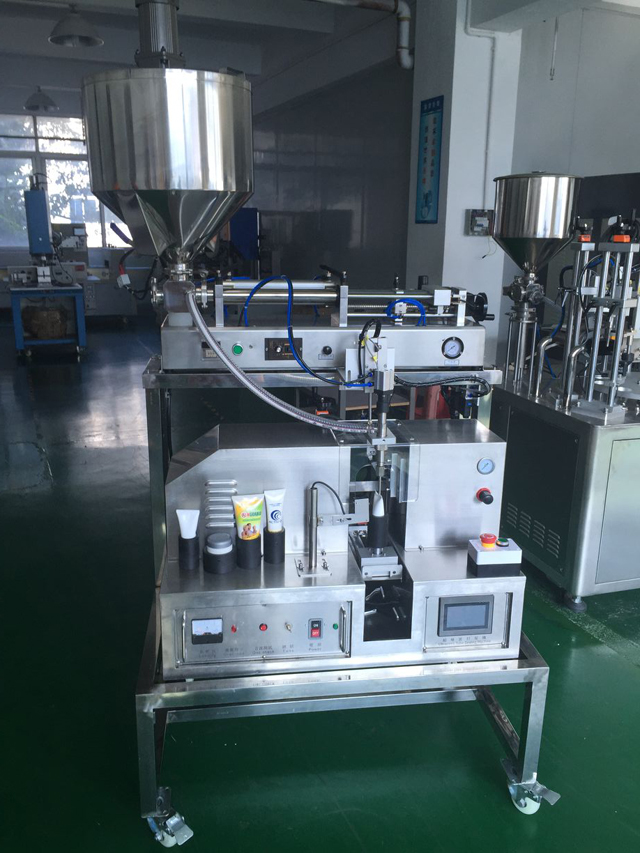

Riempitrice semiautomatica per tubi con apparecchiatura di sigillatura ad ultrasuoni

• Modello: VK-TFS-002U
• Alimentazione: 220V/50HZ/Monofase
• Potenza: 1500w
• Frequenza: 20Khz
• Lunghezza del tubo: 40-280 mm
• Diametro del tubo: 10-80 mm
• Volume di riempimento: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml (facoltativo)
• Dimensioni: 735*670*1300mm
• Peso: 130kg

Guarda il video

Funzione e applicazione

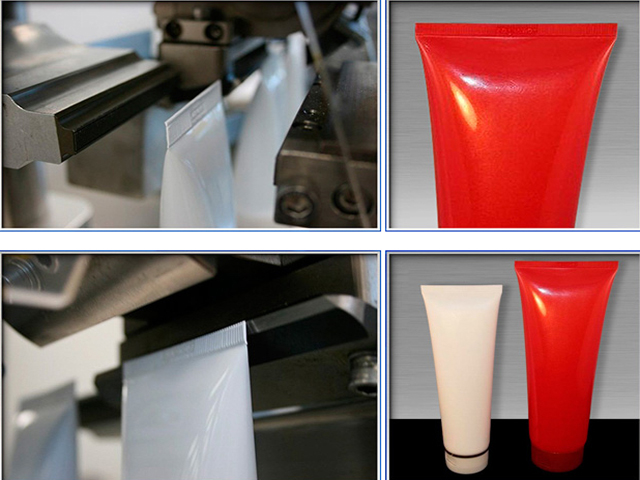

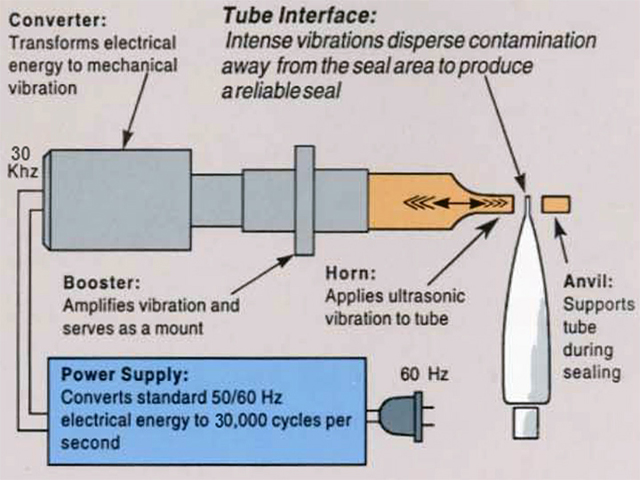

Utilizzare ultrasuoni per saldare la coda del tubo morbido in plastica. Non necessita di alcun adesivo o riempitivo o solvente durante la saldatura, non consuma grandi quantità di calore, è facile da usare, elevata velocità di saldatura, elevata efficienza.

Questa macchina è ampiamente utilizzata nei tubetti di dentifricio, cosmetici, prodotti medicali, alimenti e industriali, ecc.

Parametri principali

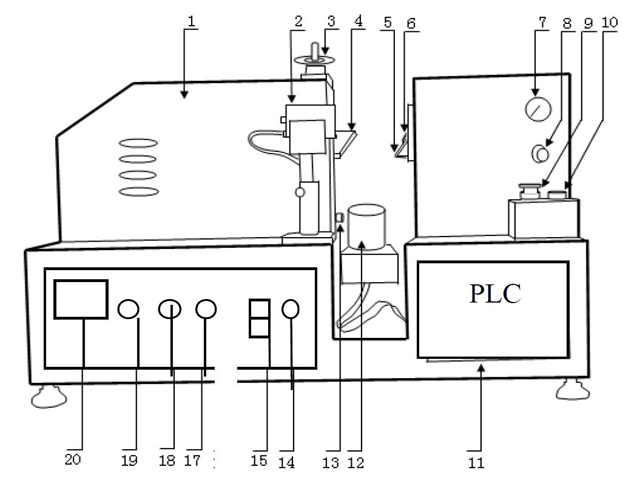

Layout della macchina sigillatrice

1. Corpo principale
2. Sensore
3. Regolazione dell'altezza del tubo
4. Stampo frontale
5. Stampo posteriore
6. Taglierina
7. Misuratore di pressione del gas
8. Regolazione della pressione del gas
9. Pulsante di emergenza
10. Pulsante di avvio
11. PLC
12. Titolare
13. Regolazione della fessura degli stampi
14. Lampada di potenza
15. Interruttore di alimentazione
16. Sintonizzarsi
17. Controllo OSC
18. Lampada di sovraccarico
19. Misuratore di carico

(Nota: si prega di controllare la vite dello stampo anteriore se ha un bloccaggio forte, per evitare che durante il trasporto la vite si allenti)

Parte di tenuta

• Avviamento motore: serve per controllare il funzionamento del porta tubo
• Avvio cilindro di alimentazione: serve per controllare l'alimentazione del porta tubo
• Avvio del cilindro ad ultrasuoni: serve per controllare il funzionamento dello stampo in salita e in discesa.
• Avvio del cilindro di rifinitura: serve per controllare la fresa
• Cilindro di riempimento: serve per controllare la stella del cilindro della testa di riempimento o per fermarlo quando è manuale
• Inizio riempimento: serve per controllare la stella di riempimento o per fermarla quando è manuale
• Avvio ultrasonico: serve per controllare la frequenza, è uguale al “18. Controllo OSC”
• Orientamento del tubo acceso: serve per controllare il senso spento/acceso
• Impostazione del tempo: serve per regolare il tempo di ritardo/tempo di saldatura/tempo di mantenimento
• Tempo di ritardo: 0,80
• Tempo di saldatura: Tubo dia 20, il tempo sarà di circa: 0,20, Tubo dia 30, il tempo sarà di circa 0,40, Tubo dia 40, il tempo sarà di circa 0,50, Tubo dia 50, il tempo sarà di circa 0,7
• Tempo di mantenimento: 0,35

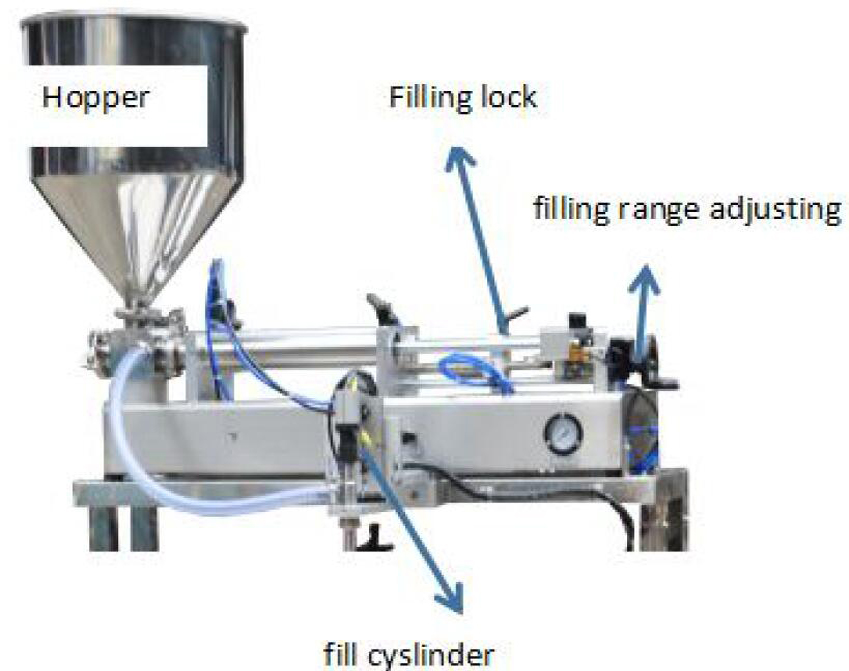

Parte di riempimento

Processo operativo

1. Collegare correttamente l'alimentazione elettrica e l'aria compressa (si consiglia 0,5 MPa).
2. Premere l'interruttore di accensione
3. Premere il pulsante "Controllo OSC" e impostare contemporaneamente il pulsante "Sintonizzazione". Utilizzando la vite sul pulsante Sintonizzazione, è possibile ruotare a sinistra o a destra, mentre si trova il minimo di "Luce di segnalazione" (sarà inferiore a 1 A) e di "Regolazione della frequenza" fissa. (Non premere continuamente "Controllo OSC", ma premerlo a intermittenza)
4. Posizionare il tubo sul supporto.
5. Premere 'Ultrasonic cylinder start', lo stampo anteriore e quello posteriore saranno chiusi. Impostare 'Moulds gap adjustment', lasciare che due stampi si tocchino appena e non ci sia spazio. Premere 'Cutter controller' e confermare che il cutter funzionerà senza problemi. (è necessario mettere il tubo di plastica sul supporto del tubo quando si effettua la regolazione)
6. Riposizionare lo stampo anteriore, lo stampo posteriore e la fresa nella posizione originale.
7. Posizionare il tubo sul 'Supporto' e premere 'Avvio cilindro di alimentazione', il tubo scorrerà tra due stampi. Regolare l'altezza del supporto se necessario. (si consiglia di posizionare il tubo più in alto dello stampo posteriore di 2-3 mm)
8. Riportare il tubo nella posizione originale.
9. Impostato sullo stato automatico, attiva il sensore se il tubo ha un codice colore, altrimenti disattivalo.
10. Premere 'Auto' e la macchina funzionerà automaticamente.

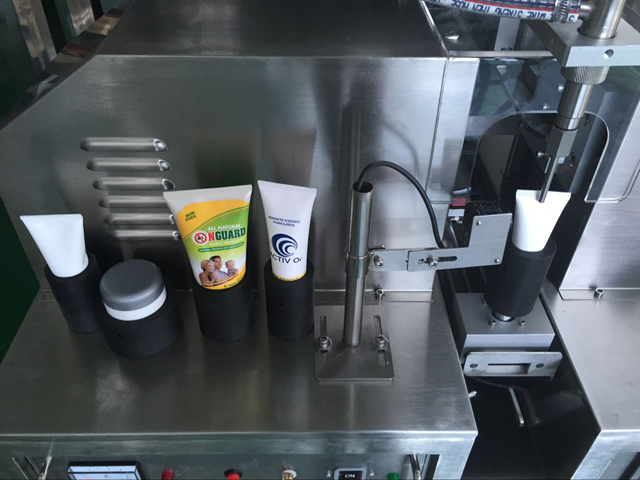

Campioni
