Attrezzatura di riempimento semiautomatica di tubi rotanti con sigillatura della coda ad ultrasuoni

• Modello: VK-TFS-006U
• Alimentazione: AC220V 50/60HZ monofase
• Potenza: 2KW
• Intervallo di riempimento: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml
• Diametro di tenuta: 5-50 mm
• Altezza massima: 5-200 mm
• Capacità: 20-30 tubi/min
• Dimensioni: 1300*900*1550mm
• NW: 350 kg
• Codice HS: 8422 303090
• Corpo macchina: acciaio inossidabile 202#

Guarda il video

L'attrezzatura di riempimento tubi della macchina di sigillatura a ultrasuoni è collegata alla sigillatura a ultrasuoni, il calore necessario per la fusione viene generato solo all'interno dello strato di sigillatura termoplastico. Per la conversione localizzata delle vibrazioni in calore di attrito, i profili dell'incudine o del sonotrodo sono per lo più lineari e includono raggi o piccoli plateau. Questi profili assicurano la focalizzazione dell'apporto energetico e quindi brevi tempi di sigillatura tra 100 e 200 millisecondi. Con la sigillatura a ultrasuoni il calore viene generato all'interno della pellicola, non tramite l'apporto termico dall'esterno come nel caso della sigillatura a caldo, ad esempio. Gli utensili (sonotrodo e incudine) che entrano in contatto diretto con il materiale di imballaggio rimangono freddi durante l'intero processo di saldatura. Lo strato di supporto rimane quasi freddo e al termine dell'apporto energetico, il calore si dissipa più rapidamente all'esterno a causa della differenza di temperatura tra lo strato di supporto e lo strato di sigillatura, in modo che la resistenza all'adesione a caldo sia significativamente più elevata.

La sigillatura ad ultrasuoni è particolarmente adatta per:

• Film termoplastici (buste e sacchetti) Tubetti, vaschette e bicchieri
• Tubi, vassoi e tazze
• Imballaggi in cartone con rivestimento termoplastico
• Valvole e sfiati su pellicole/materiali filtranti
• Tappi a vite su imballaggi in cartone rivestito / film

Quando si sceglie un'attrezzatura per il riempimento di tubetti per tubetti di plastica, è molto importante comprendere i vari tipi di opzioni di sigillatura dei tubetti disponibili. I macchinari per il riempimento di tubetti sono dotati di opzioni di sigillatura ad aria calda, sigillatura a ultrasuoni, sigillatura a impulsi o sigillatura a ganasce calde. Abbinare il tipo di tubetto a pressione con l'attrezzatura di sigillatura dei tubetti corretta è molto importante per garantire sigillature dei tubetti resistenti e professionali. Ogni materiale del tubetto si comporta in modo diverso, quindi ciò che funziona bene per un tubetto cosmetico in polietilene monostrato potrebbe non funzionare così bene con un tubetto COEX multistrato. A seconda del settore per un dato prodotto, come tubetti cosmetici, tubetti per la cura della persona, tubetti farmaceutici o tubetti domestici e industriali, scegliere l'attrezzatura di riempimento e sigillatura dei tubetti corretta può essere difficile. Diamo un'occhiata alle due opzioni più popolari attualmente utilizzate nel settore dell'imballaggio dei tubetti.

Sigillatrici per tubi ad aria calda

L'opzione più popolare per i macchinari di sigillatura dei tubi è la sigillatura dei tubi ad aria calda. Con questo sistema, l'aria calda viene generata e soffiata nell'estremità aperta del tubo di plastica o laminato. Questa aria calda penetra nella parete del tubo di plastica riscaldando il materiale abbastanza da renderlo morbido e flessibile. Un set di ganasce di sigillatura dei tubi quindi crimpa la plastica ammorbidita per saldare l'estremità aperta chiusa. Il vantaggio principale di questa tecnologia di sigillatura dei tubi è la sua velocità. Un altro vantaggio è che le sigillatrici ad aria calda funzionano con la più ampia gamma di tubi laminati o di plastica. Che il materiale del tubo sia LDPE, MDPE, HDPE, PP, monostrato o multistrato con o senza protezione barriera EVOH, la sigillatura dei tubi ad aria calda dovrebbe funzionare. Uno svantaggio, tuttavia, è la necessità di ugelli ad aria calda specifici dimensionati per ogni diametro del tubo che viene riempito e sigillato. Ciò aumenterà il costo delle parti di ricambio necessarie per la produzione del tubo. Il costo delle parti di formato è tuttavia minimo se calcolato sulla dimensione della produzione a una maggiore produttività. Consigliamo questo stile di riempitrice per tubi se le dimensioni della produzione sono superiori a 20.000 tubi.

Sigillatrici per tubi ad ultrasuoni

La sigillatura a ultrasuoni dei tubi è un'altra opzione popolare trovata oggi nel settore dell'imballaggio. Le sigillatrici per tubi indipendenti che utilizzano ultrasuoni sono popolari per le piccole tirature di tubi. Anche i macchinari per il riempimento dei tubi possono essere adattati con sistemi di sigillatura a ultrasuoni dei tubi come alternativa alla sigillatura ad aria calda. Con la sigillatura a ultrasuoni dei tubi, i tubi in plastica e laminati vengono sigillati tramite vibrazione ad alta frequenza di un corno di sigillatura a ultrasuoni. Questa vibrazione ad alta frequenza genera calore intenso sulla parete del tubo che provoca l'ammorbidimento della plastica del tubo in polietilene. L'estremità aperta del tubo in plastica viene tenuta chiusa sotto pressione dal corno di sigillatura e dall'incudine di sigillatura corrispondente, formando così una saldatura forte. I vantaggi della sigillatura dei tubi con tecnologia a ultrasuoni sono la facilità d'uso, nessuna necessità di parti di dimensioni personalizzate e la capacità di sigillare attraverso la contaminazione del prodotto nell'area di sigillatura come accade quando si riempie eccessivamente un tubo con il prodotto. Lo svantaggio, tuttavia, è la velocità di sigillatura del tubo inferiore rispetto alla sigillatura ad aria calda. Per quanto riguarda la nostra macchina per sigillatura a ultrasuoni, le informazioni di base fornite sono le seguenti:

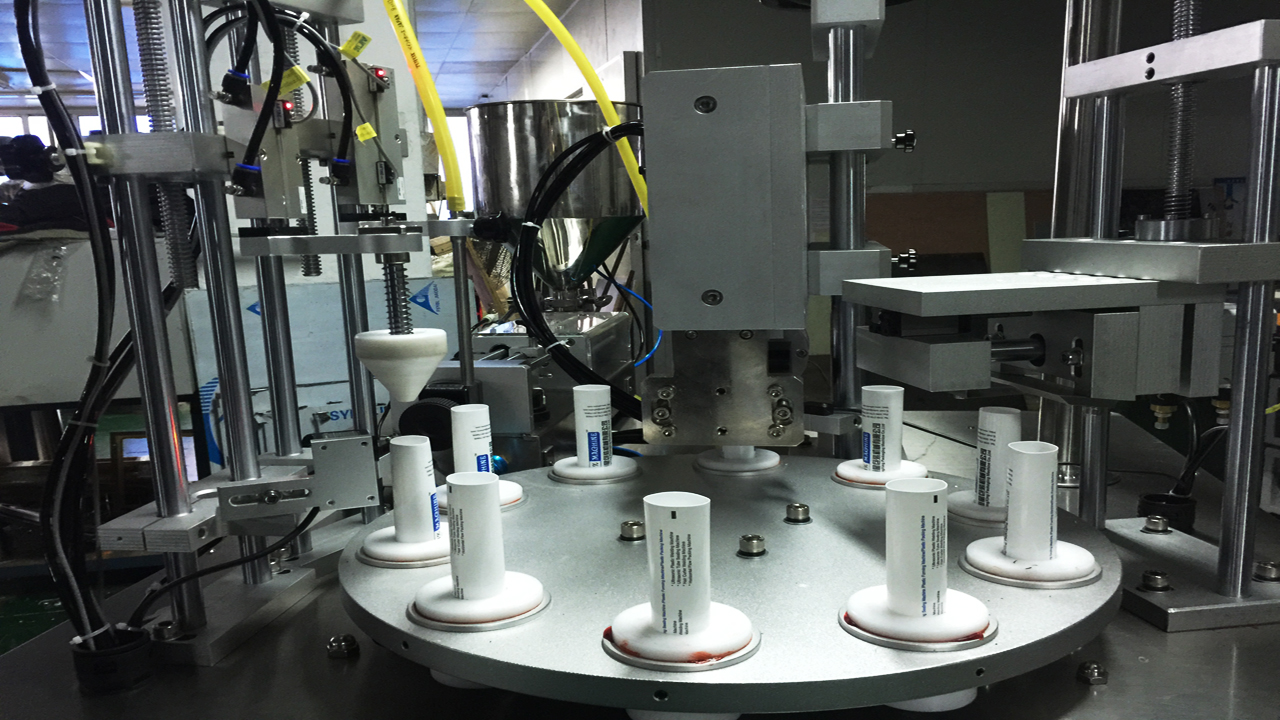

• Macchina per il riempimento e la sigillatura di tubi flessibili compositi in plastica, realizzata in acciaio inossidabile, che utilizza i pulsanti per controllare il processo di lavoro: tubi artificiali, riempimento rotativo automatico, riempimento quantitativo, taglio automatico, sigillatura a caldo, taglio della coda, uscita finita.
• Tutto il lavoro avviene tramite il controllo completo della corsa del cilindro, il volume di riempimento è facile da regolare, la velocità di riempimento può essere regolata.
• Si applica a tutti i tipi di riempimento di tubi flessibili in plastica e compositi, sigillatura, stampa della data, taglio della coda. Sigillatura dall'aspetto pulito, sigillatura forte, elevata precisione, buona stabilità.

Parametri di base

Nota: I parametri sopra indicati sono solo di riferimento.

Poiché i parametri della macchina vengono costantemente aggiornati, è possibile che si verifichino delle discrepanze. Si prega di comprendere.

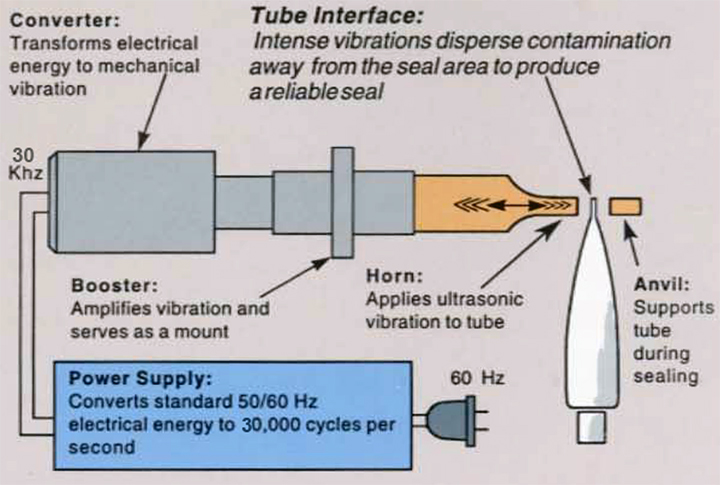

Come funziona la sigillatura ad ultrasuoni

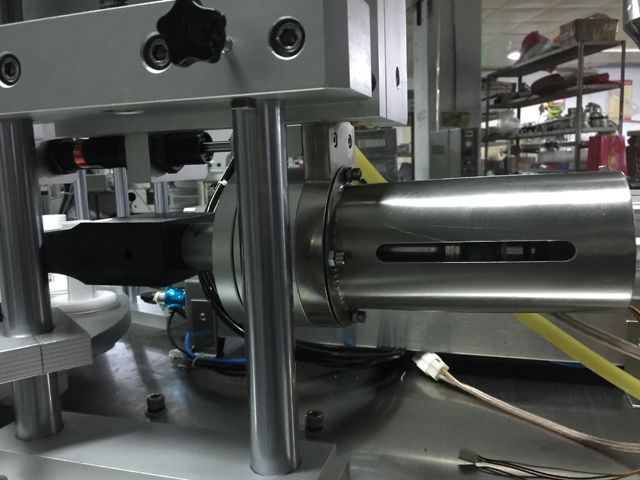

La sigillatrice per tubi a ultrasuoni è progettata per essere montata su praticamente tutti gli stili di macchine riempitrici. Quando il tubo viene fatto avanzare verso la stazione di sigillatura per tubi a ultrasuoni, un interruttore si chiude per avviare il ciclo di saldatura. L'aria viene diretta nei cilindri per far avanzare l'incudine di saldatura e il corno a ultrasuoni verso la linea centrale del tubo.

Il tubo viene chiuso a una distanza preimpostata e mantenuto in posizione per l'applicazione dell'energia sonora.

Un alimentatore a ultrasuoni prende l'energia elettrica a 50/60 Hz e la converte in 30.000 cicli al secondo tramite un oscillatore di potenza.

Questa energia elettrica ad alta frequenza viene applicata al convertitore che trasforma la corrente elettrica in vibrazioni meccaniche ad alta frequenza.

L'energia sonora fa vibrare il corno contro l'estremità del tubo a 30.000 cicli al secondo.

L'intensa vibrazione disperde qualsiasi contaminazione dall'area di tenuta e genera calore per legare il materiale.

L'energia viene quindi interrotta e il tubo viene tenuto chiuso per un breve periodo di tempo (in genere da 0,05 a 0,150 secondi).

Quindi il tubo passa alla stazione successiva sulla linea di riempimento. In genere i tempi di ciclo variano da 45 a 80 unità al minuto, a seconda del diametro del tubo e del materiale.

Caratteristiche del prodotto

• La macchina può essere utilizzata per unità antideflagranti.
• Utilizzato principalmente per il riempimento quantitativo di acqua, olio, lozione, materiale pastoso. In base alle esigenze di riempimento, sollevamento della superficie di lavoro regolabile.
• Volume di riempimento 5-1000ML, suddiviso in sei serie: A, B, C, D, E, F.
• Modalità di alimentazione: Gravità normale / tipo di aspirazione automatica Scegline una.

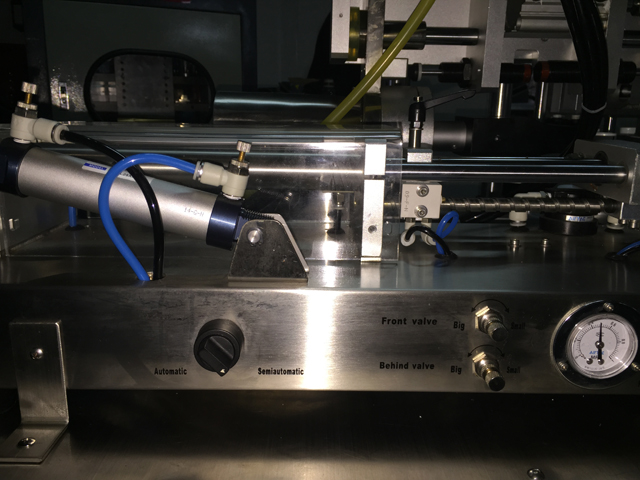

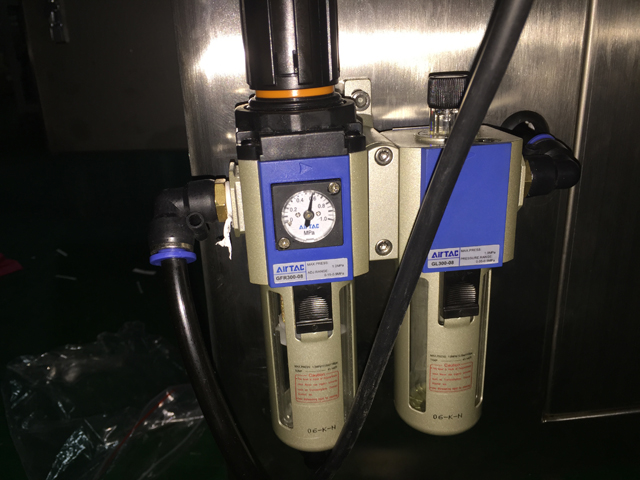

• Controllo: controllo pneumatico

Posto di lavoro per macchina di riempimento e sigillatura di tubi semiautomatica

1. Laboratorio

2. Operazioni di produzione industriale con linea di lavorazione continua

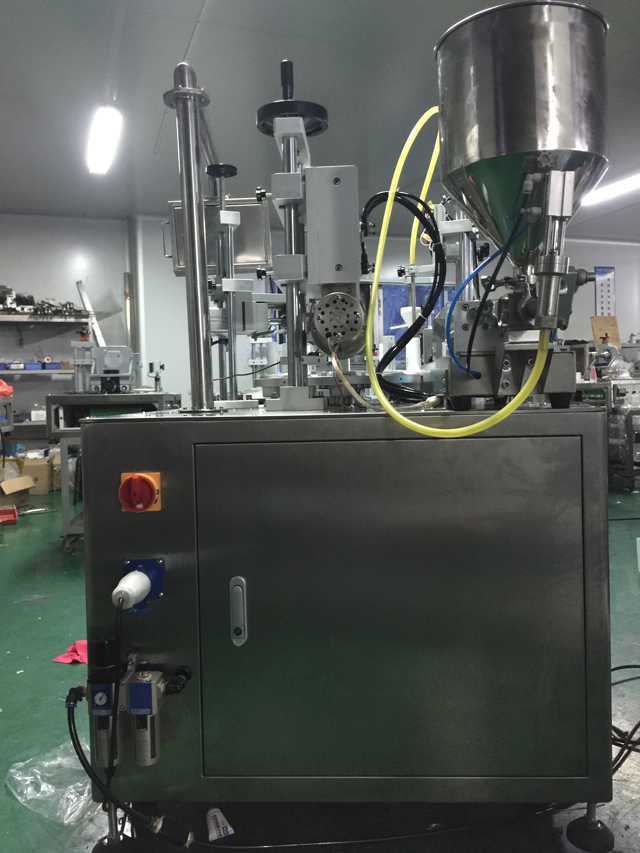

Immagini dettagliate

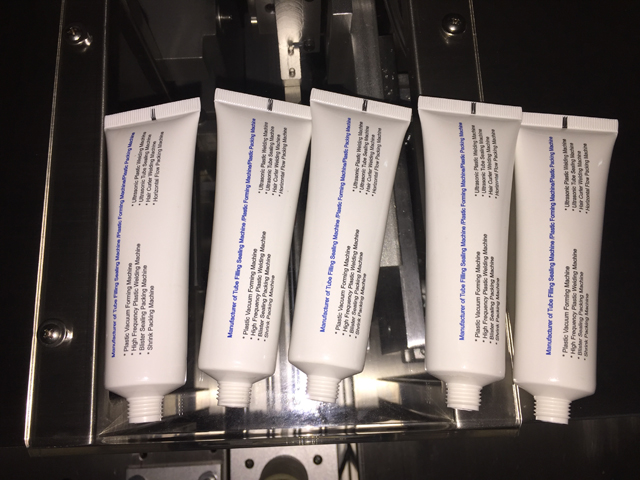

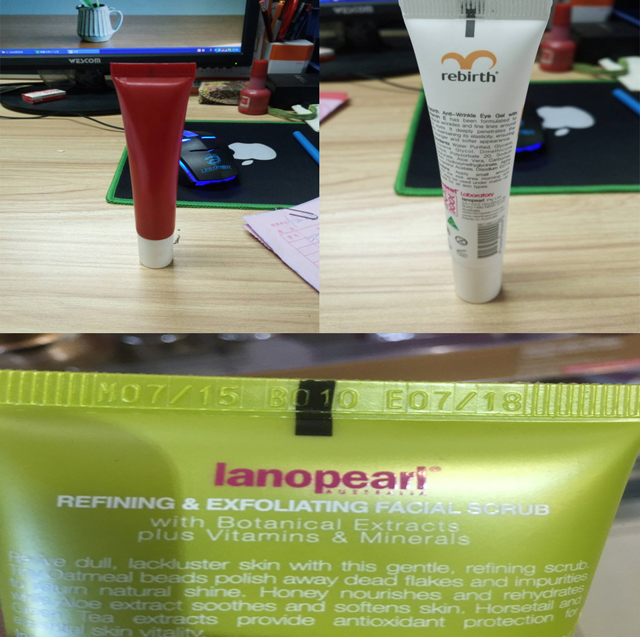

Campioni di tubi
