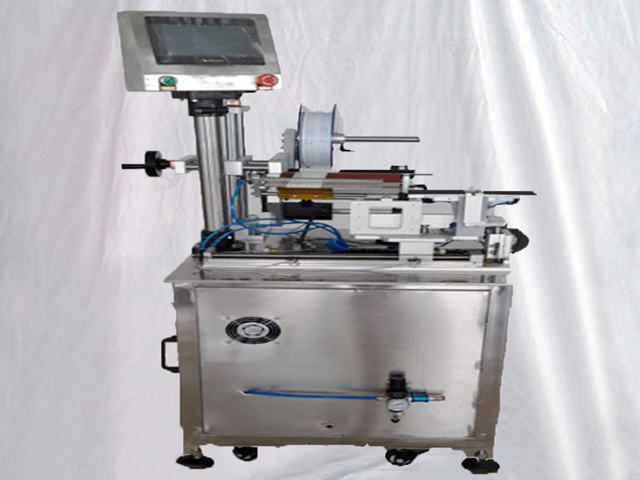

Etichettatrice semiautomatica per cavi di alimentazione, adesivi e bandiere

Modello: VK-T807
Precisione dell'etichettatura: ±1mm (esclusa la deviazione dell'etichetta del prodotto)
Velocità di etichettatura: 20~40 pezzi/minuto (dipende dalle dimensioni del prodotto)
Dimensioni del prodotto applicabili: 20≤lunghezza≤300mm, 20≤larghezza≤200mm
Dimensioni etichetta applicabili: 20≤lunghezza≤150mm, 20≤larghezza≤150mm

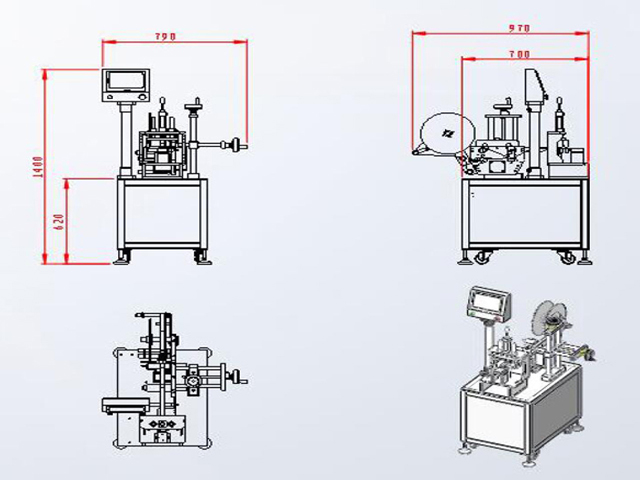

Dimensioni della macchina: 970*790*1440mm
Pressione dell'aria: 0,6 MPa
Potenza: 220V, 50/60HZ/140W
Peso: 99 kg

Etichettatrice manuale per superfici rotonde di fili che consente di etichettare in modo semiautomatico etichette adesive o pellicole adesive su tubi di acqua, cacciaviti, ecc.

Come funziona la macchina:

La macchina etichettatrice si basa sul PLC come nucleo, ricevendo segnali e controllando il lavoro di tutti i sistemi. Quando si preme l'interruttore a pedale, il segnale verrà inviato al PLC ed elaborato secondo una serie di programmi.

Quindi completa i processi di stripping dell'etichetta e di alimentazione dell'etichetta avviando il sistema di controllo del motore passo-passo. Allo stesso tempo, il sensore di posizione dell'etichetta (noto anche come occhio elettrico) presterà sempre attenzione alla distanza percorsa dall'etichetta.

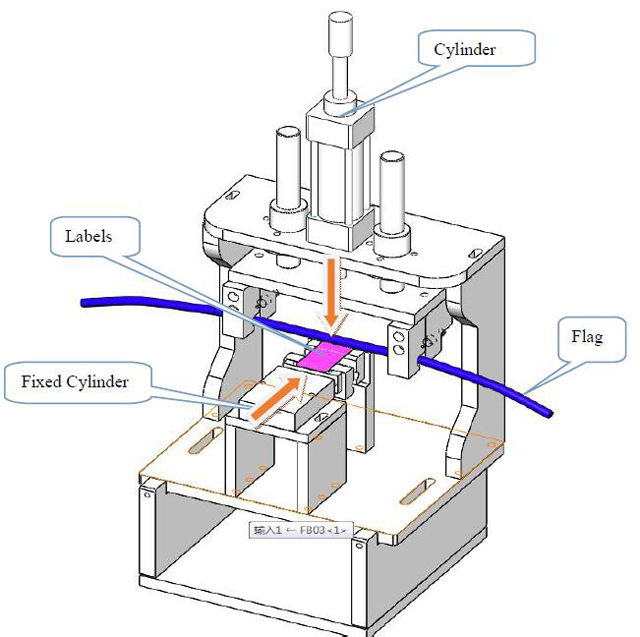

Quando un'etichetta passa, il sensore invia immediatamente il segnale al PLC. Quindi il PLC, in base a una serie di programmi, invia il segnale al sistema di controllo del motore passo-passo per fermarsi e avviare il sistema di etichettatura in modo da completare il processo di etichettatura.

Principio di funzionamento

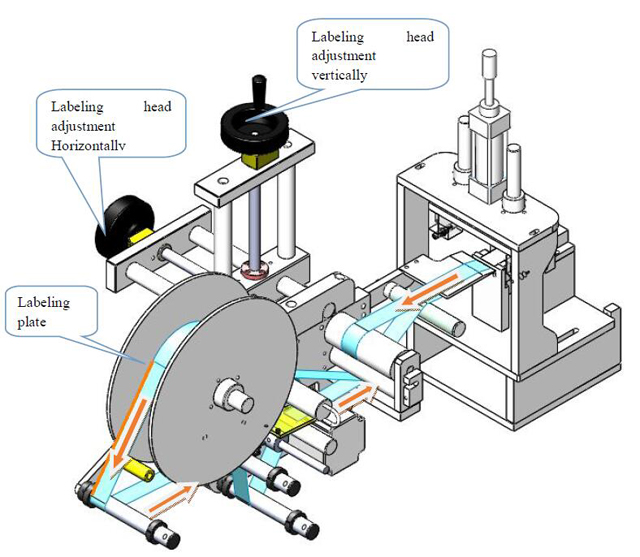

Sistema di trasmissione:

Il motore passo-passo fornisce energia per rimuovere le etichette tramite la cinghia sincrona che aziona il meccanismo di trazione e il meccanismo di ricezione del materiale, in modo da ottenere la rimozione delle etichette e il riciclaggio del foglio di supporto Glassine.

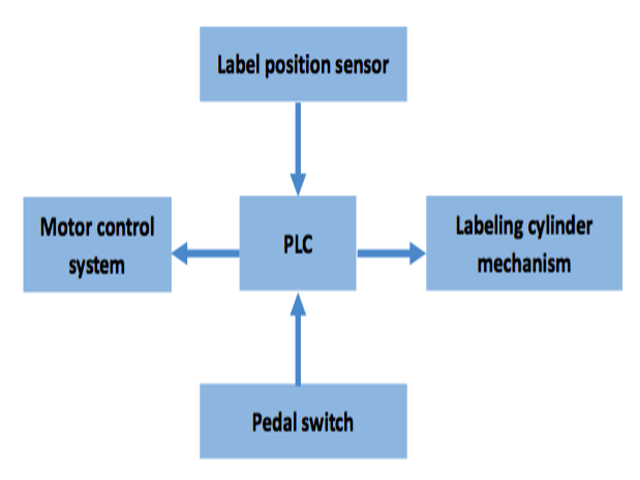

Sistema di controllo:

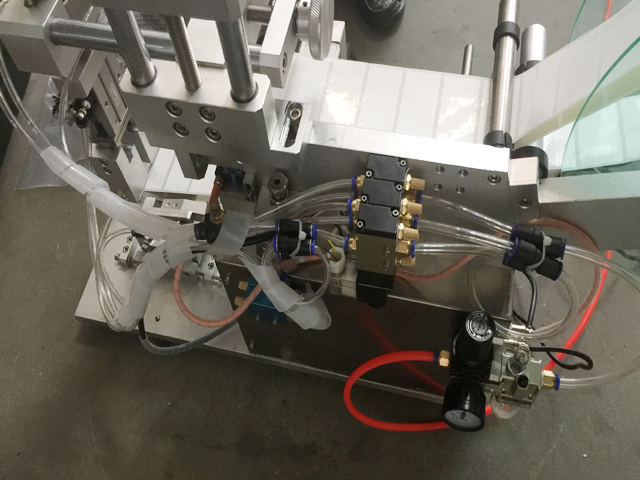

Questa macchina è controllata tramite elettricità e gas. Il segnale dall'occhio elettrico (sensore SICK) e dall'interruttore a pedale verrà trasferito al PLC per l'elaborazione, al fine di ottenere tutti i processi di rimozione delle etichette, etichettatura e conteggio.

Applicazione della macchina etichettatrice per fili:

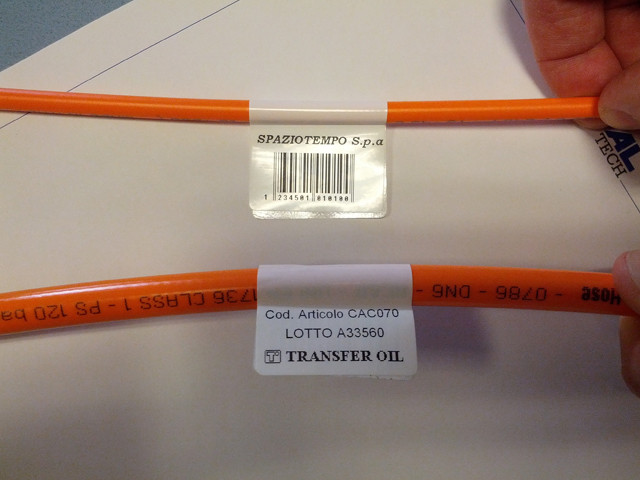

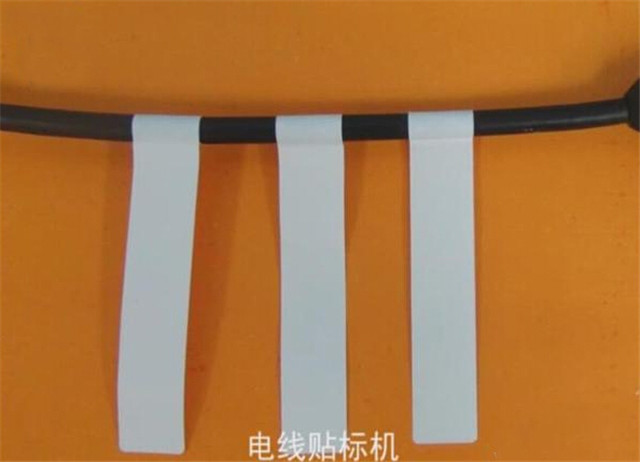

Prodotto applicabile: I prodotti lunghi e rotondi che devono essere etichettati con un'etichetta di carta o un'etichetta in pellicola sulla superficie;

Settori applicabili: Ampiamente utilizzato nell'industria elettrica, medica, della plastica, ecc.

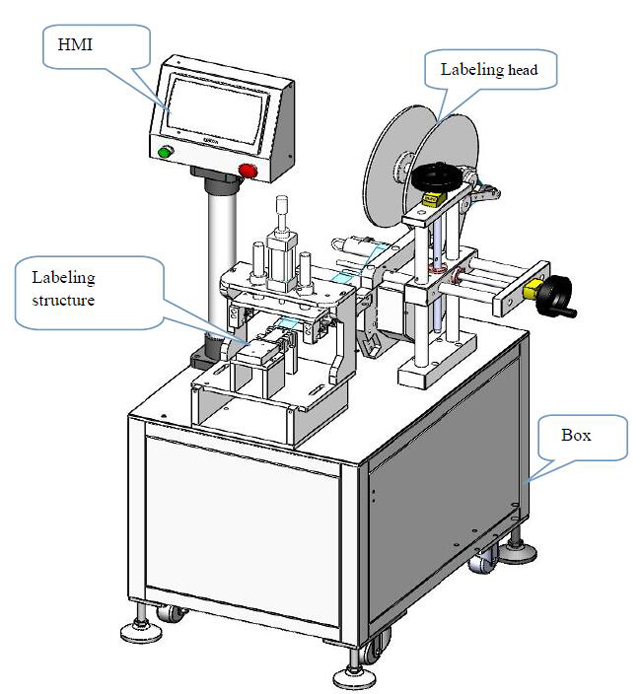

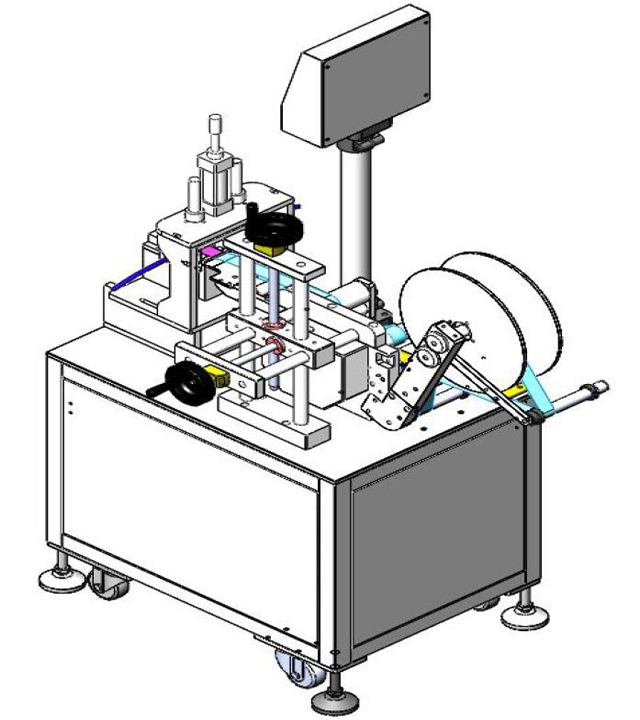

Caratteristiche tecniche della macchina etichettatrice per fili:

La struttura piccola occupa meno spazio ed è facile da spostare e caricare.

Ottima precisione e stabilità dell'etichettatura; pulito, senza grinze, senza bolle.

È facile da usare e regolare. I nuovi lavoratori possono usarlo o regolarlo facilmente dopo una semplice formazione.

Funzionamento stabile.

Dati tecnici:

Modello	Modello VK-T807
Precisione dell'etichettatura	±1mm (esclusa la deviazione dell'etichetta del prodotto)
Velocità di etichettatura	20~40 pezzi/minuto (dipende dalle dimensioni del prodotto)
Dimensioni del prodotto applicabili	20 ≤ lunghezza ≤ 300 mm, 20 ≤ larghezza ≤ 200 mm
Dimensioni etichetta applicabili	20 ≤ lunghezza ≤ 150 mm, 20 ≤ larghezza ≤ 150 mm
Dimensioni della macchina	9707901440mm
Pressione dell'aria	0,6 MPa
Energia	220V, 50/60Hz/140W
Peso	99

Configurazione:

Signore	Articolo	Marca	Quantità	Unità	Segno
1	Motore passo-passo	Yankon	1	Per PC
2	Solenoide	SMC	4	Per PC
3	Sensore (fibra tipo U)	Chiave	4	Per PC

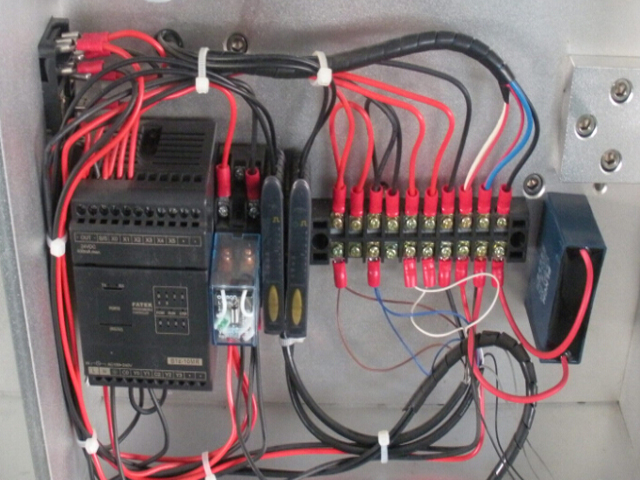

4	PLC	Panasonic	1	Per PC

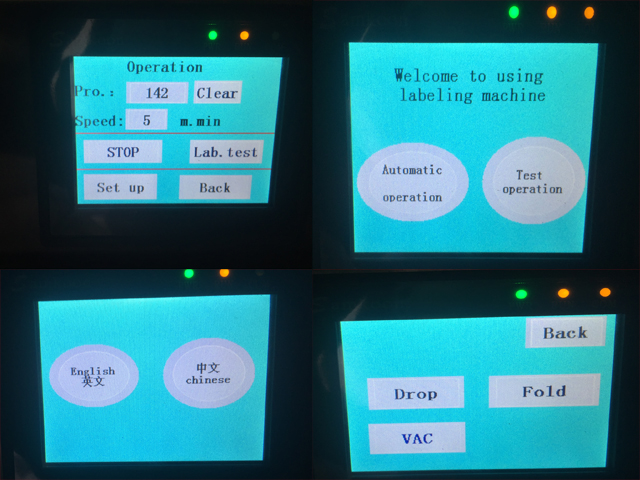

5	Schermo tattile	Visualizza	1	Per PC
6	Cilindro	SMC	4	Per PC
7	Generatore di vuoto	SMC	2	Per PC
8	Interruttore di alimentazione	SMC	1	Per PC
9	Fotointerruttore	Chiave	3	Per PC
10	Armadio macchina con SS304, i componenti strutturali adottano alluminio ossidato, barre cromate e SS304
