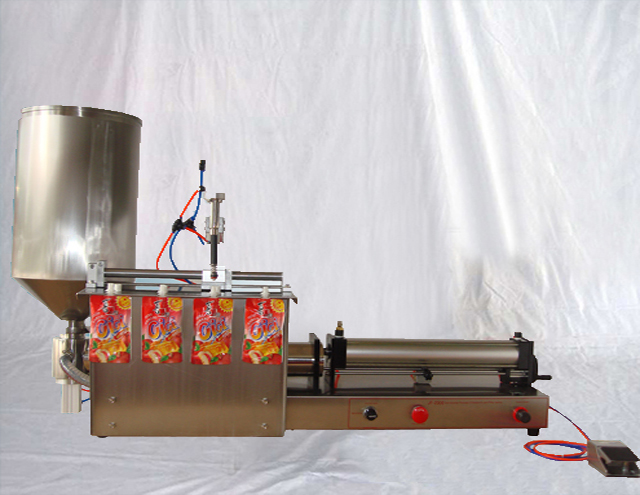

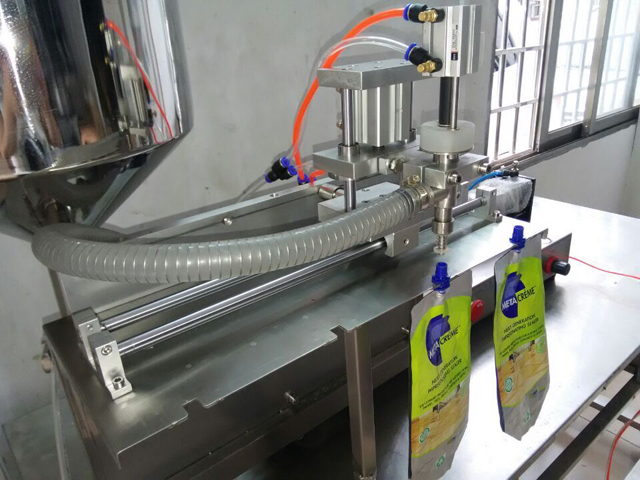

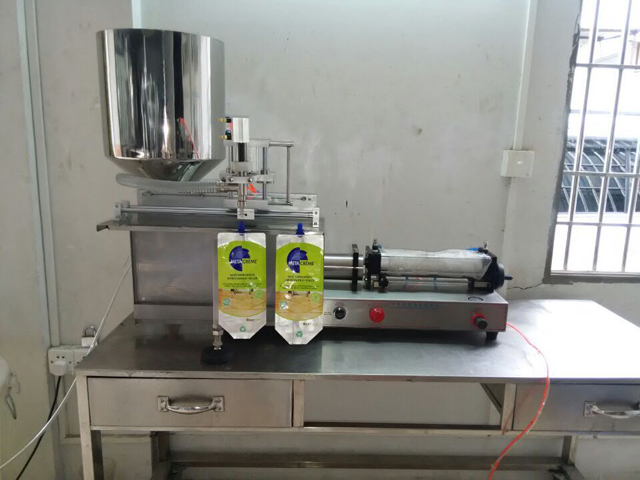

Macchina riempitrice semiautomatica pneumatica per sacchetti preconfezionati

Modello: VK-SPF
Tensione: 220/110V 50/60Hz
Potenza: 27W
Pressione nominale: 0,4-0,6 Mpa
Velocità di riempimento: 20-35 bottiglie/min/testa
Precisione di riempimento: ≦ ± 1%
Intervallo di riempimento: 100-1000 ml
Dimensioni esterne: 160cm*44cm*37cm
Peso netto: 50 kg;
Peso lordo: 65 kg

Questa riempitrice semiautomatica a pistone, basata sul modello di prodotti simili esteri, è un nuovo design a cui sono state aggiunte alcune funzionalità aggiuntive. Rende il lavoro facile e comodo per quanto riguarda l'utilizzo, la precisione degli errori, la regolazione del volume di riempimento, la pulizia e la manutenzione della macchina.

Il design di questa riempitrice pneumatica adotta componenti pneumatici al posto del circuito di controllo elettrico, rendendola adatta all'uso in ambienti con requisiti antideflagranti.

Selezione del modello della macchina

La scelta del modello della macchina tiene conto dei requisiti massimi di volume di riempimento.

Parametro di base

Modello: VK-SPF
Tensione: 220/110V 50/60Hz
Potenza: 27W
Pressione nominale: 0,4-0,6 Mpa
Velocità di riempimento: 20-35 bottiglie/min/testa
Precisione di riempimento: ≦ ± 1%
Intervallo di riempimento: 100-1000 ml
Dimensioni esterne: 160cm*44cm*37cm
Peso netto: 50 kg;
Peso lordo: 65 kg

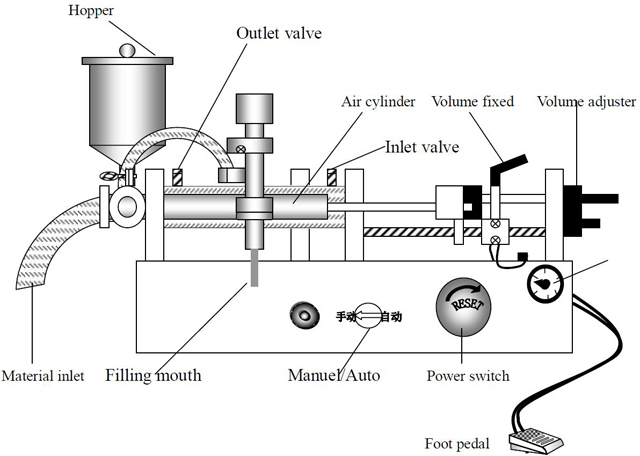

Principio di funzionamento della macchina

La spinta e la trazione del cilindro dell'aria azionano il pistone del cilindro che compie un movimento alternato, facendo sì che il materiale del cilindro generi una pressione negativa.

Quando il cilindro viene spinto in avanti, il pistone viene tirato indietro e, all'interno del cilindro del materiale, la pressione negativa assorbe il materiale nel tubo di ingresso dalla tramoggia del materiale.

Quando il cilindro si tira indietro, spingendo il pistone in avanti, il materiale verrà assorbito nella bocca di riempimento dal tubo, quindi riempirà le bottiglie vuote. (La testa di riempimento si apre e si chiude automaticamente quando il materiale viene assorbito dentro e fuori)

Questa riempitrice a pistone esegue un'unica e semplice azione meccanica per ogni riempimento, garantendo così un'elevata precisione di riempimento e stabilità per i contenitori standard.

Caratteristiche della macchina riempitrice pneumatica semiautomatica

La macchina utilizza aria compressa per il controllo, ha un elevato livello di sicurezza ed è particolarmente adatta all'uso in aree a rischio di esplosione.
Non genera elettricità statica né fenomeni di elettricità statica; la macchina non ha bisogno di collegare il filo di messa a terra.
Grazie al controllo pneumatico e al volume di riempimento fisso, il volume di riempimento è quindi caratteristico con elevata precisione, che può essere controllato entro lo 0,3%. (Questa è la base del volume di riempimento massimo)
In caso di arresto di emergenza, è sufficiente spegnere l'interruttore pneumatico, il pistone verrà automaticamente riportato nella posizione iniziale e la macchina smetterà di riempire.

La sequenza di ispezione e funzionamento prima dell'avvio della macchina

Eseguire un'ispezione prima di avviare la macchina, in questo modo si evitano guasti meccanici o incidenti con lesioni personali.

L'ispezione e il funzionamento:

La maniglia di serraggio anteriore e posteriore è ben stretta o no?
Il morsetto a tre terminali di ingresso e uscita è fisso o no?
La testa di riempimento e la sua leva orizzontale e verticale sono bloccate?
Collegare alla macchina del compressore d'aria, la pressione è inferiore a 8㎏/c㎡, la regolazione della pressione è di circa 4-5㎏/c㎡.
Accendere l'interruttore di alimentazione dell'aria.

(Nota: è severamente vietato lavorare per lunghi periodi senza materiale di riempimento)

Regolazione del volume di riempimento

La regolazione del volume di riempimento dipende dai materiali di riempimento, liquido (ml) o peso (g), perché la proporzione dei materiali è diversa, anche i dati di misurazione sono diversi. Quindi, per impostare un volume di riempimento di precisione richiesto, regolare il regolatore del volume.

Dettagli dell'operazione:

Regolazione generale: Per un volume di riempimento soddisfacente, regolare la vite di regolazione dell'interruttore del gas, spostando la posizione verso sinistra o verso destra.
Utilizzare un misurino o una bilancia elettronica per verificare che il volume di riempimento sia accurato. (Nota: il materiale di riempimento assorbito all'interno del cilindro deve essere pieno)
In caso di errori di riempimento, regolare il regolatore del volume, spostandolo in avanti per ridurre il volume di riempimento e indietro per aumentarlo.
Per ottenere il volume di riempimento e la precisione desiderati, effettuare ripetute regolazioni fino a quando il volume di riempimento non risulta standard.

Regolazione della velocità di riempimento

La velocità di riempimento è determinata dai seguenti sei fattori:

La velocità di assorbimento dei materiali di riempimento dipende dalla viscosità del materiale e dalla lunghezza del tubo di assorbimento.
La velocità di riempimento dipende dal diametro della testa di riempimento: maggiore è il diametro, maggiore è la velocità di riempimento.
Grado di schiumatura dei materiali di riempimento: se il grado di schiumatura è elevato, la velocità di riempimento deve essere ridotta.
Volume di riempimento, maggiore è il volume di riempimento, più lentamente.
La precisione del volume di riempimento, l'elevata accuratezza e la velocità di riempimento devono essere regolate lentamente.
Il regolatore della valvola della pressione dell'aria.

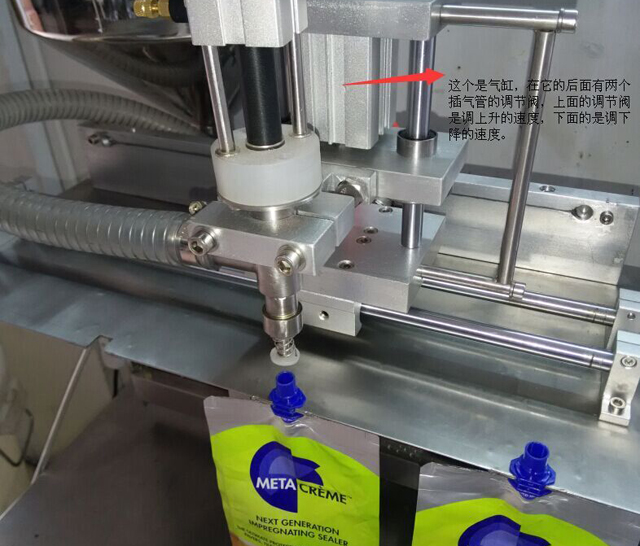

Operazione di regolazione della valvola:

Allentare il dado della valvola di regolazione della velocità
Ruotando la maniglia della valvola anteriore in senso orario, la velocità del cilindro in avanti rallenterà e anche la velocità di assorbimento dei materiali rallenterà.
Ruotando la maniglia della valvola anteriore in senso antiorario, la velocità del cilindro avanza più velocemente e anche la velocità di assorbimento dei materiali aumenta.
Ruotando la maniglia della valvola posteriore in senso orario, la velocità del cilindro in avanti rallenterà e anche la velocità di assorbimento dei materiali rallenterà.
Ruotando la maniglia della valvola posteriore in senso antiorario, la velocità del cilindro in avanti aumenta e anche la velocità di assorbimento dei materiali aumenta.

Regolazione della precisione di riempimento

Il motivo per cui la macchina ha l'errore di riempimento è perché ha così tanti fattori influenti, come volume di riempimento, velocità di riempimento e velocità dell'interruttore della valvola. La velocità dell'interruttore della valvola è influenzata dalla viscosità dei materiali di riempimento, dalla maggiore viscosità e dalla velocità più lenta. La regolazione è semplice regolando la pressione della molla della valvola principale e la velocità verrà accelerata da una pressione sempre maggiore.

La regolazione della pressione della molla per la misurazione e il riempimento dipende dall'esperienza personale dell'operatore.

Pulizia e manutenzione della macchina

Prima di pulire la macchina riempitrice, è necessario pulire i materiali all'interno della macchina, quindi versare il fluido detergente morbido nella tramoggia del materiale; si consiglia di utilizzare acqua calda e, se necessario, acqua saponata, alcol o altri fluidi detergenti. Quando si esegue la pulizia, assicurarsi che non vi siano perdite dalle guarnizioni sulle parti di riempimento. Accendere la macchina, lasciare che la macchina si riempia in modo circolatorio, fino al termine della pulizia. Le parti di pulizia includono pistone del cilindro, testa del pistone, guarnizioni, valvola unidirezionale, testa di riempimento e tramoggia del materiale ecc. Se ce n'è una danneggiata per tutte le guarnizioni di tenuta, dovrebbe essere sostituita.

Avvertimento

Prima di iniziare la pulizia, assicurarsi che l'aria compressa sia spenta.

È vietato utilizzare solventi organici per la pulizia, quali benzina, benzene, etilene, ipoclorito di sodio ecc.

Una volta terminata la pulizia, attendere e assicurarsi che tutte le parti da pulire siano asciutte, senza acqua e corpi estranei nei giunti e nei tubi, quindi installare la macchina.

Soluzioni per i problemi comuni

Problemi comuni	Soluzioni
Il pistone non può muoversi	Assicurarsi che la pressione dell'aria sia attiva.
	Assicurarsi che la valvola della pressione dell'aria sia aperta.
	Assicurarsi che l'interruttore della fonte d'aria sia acceso e che non vi sia pressione bloccata sulla valvola pneumatica.
	La pressione dell'aria è 4-5㎏/c㎡
	Assicurarsi che la valvola sia installata correttamente.
	Assicurarsi che non vi siano parti appiccicose o ostruzioni nella testa del pistone.
	Assicurarsi che l'interruttore della pressione dell'aria non sia danneggiato.
La precisione del riempimento non è corretta	Maggiore è la viscosità del materiale di riempimento, più lenta deve essere la velocità di riempimento.
	Assicurarsi che ci sia abbastanza materiale all'interno della tramoggia e del serbatoio del materiale.
	Assicurarsi che la tramoggia del materiale e l'interruttore del volume siano saldamente fissati.
Traboccamento di materiale dal cilindro del materiale	Controllare la rondella di tenuta: se è danneggiata, sostituirla con una nuova.
	Se il materiale è sottile, utilizzare due rondelle di tenuta.
Assorbire il tubo senza assorbimento	Assicurarsi che il cilindro assorbente sia installato correttamente.
	Assicuratevi che il tubo sia ben legato.
	Assicurarsi che la testa del tubo di assorbimento sia all'interno del serbatoio del materiale.
Il ripieno trabocca dalle bottiglie	Assicurarsi che l'interruttore del volume non sia danneggiato o spostato, la bocca di riempimento deve inclinarsi verso la bocca della bottiglia e la regolazione della valvola dell'aria deve consentire un riempimento regolare.
