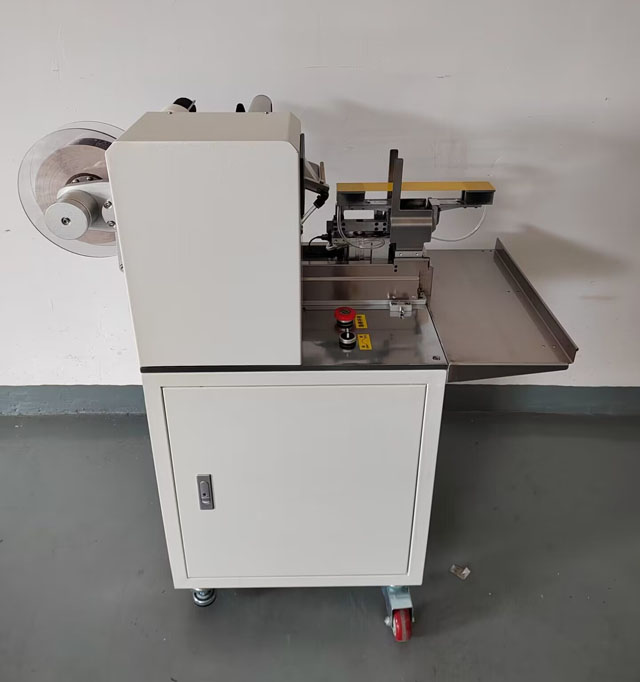

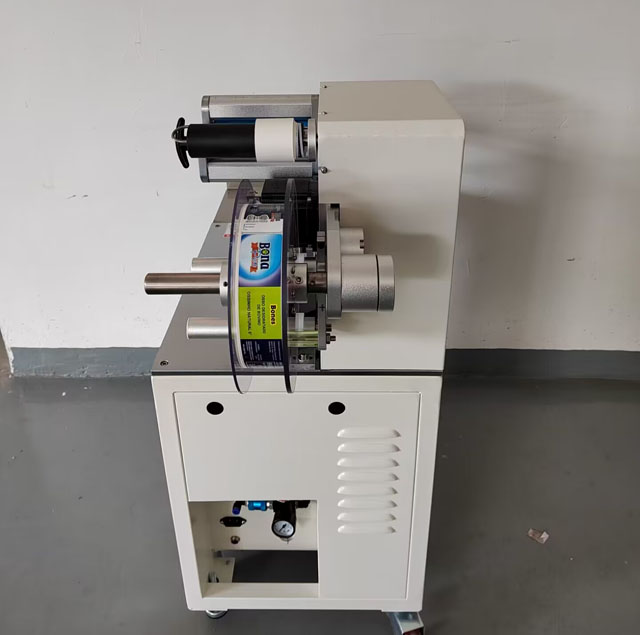

Applicatore di etichette a bandiera semiautomatico per imballaggi di cibo per animali domestici a forma di osso per cani

• Questa macchina viene utilizzata per piegare e etichettare cablaggi e barre tonde, nonché ossa per cani, prodotti per animali domestici, tubi ecc.
• Parametri etichetta applicabili: diametro interno della bobina etichetta 76 mm, diametro esterno Max 240 mm; (Altre specifiche devono essere personalizzate),
• Materiale dell'etichetta: PVC, PET, tessuto, carta, ecc.;
• Specifiche dell'etichetta: in base alla macchina specifica.
• Precisione dell'etichettatura: ± ≤ 0,2 mm;
• Capacità: 1500 pezzi/ora;
• Pressione dell'aria: 0,4-0,6 MPa Consumo d'aria 0,15 m3/min
• Alimentazione 220V/50-60HZ/monofase (lo standard USA può essere personalizzato)
• Dimensioni complessive: 630 * 740 * 1040 mm (L * W * H);
• Peso della macchina: circa 86 kg;

Etichettatrice semi-automatica con piegatura a bandiera ("Flag" è un termine utilizzato nel settore per designare un'etichetta con un segnale che cattura l'attenzione e avvisa i consumatori di leggere attentamente l'etichetta perché contiene nuove informazioni importanti).

Un'etichetta a bandiera è la soluzione ideale per identificare i prodotti e distinguerli tra loro. Se hai molti prodotti simili che si assomigliano, l'etichetta a bandiera può offrirti un modo per identificarli meglio. Ad esempio, i cavi dei computer usano molto questo tipo di etichetta. Ma l'etichetta a bandiera è comune anche nella gioielleria. Qui i negozi etichettano singoli anelli, braccialetti e collane con un'etichetta a bandiera.

Con un'etichetta a bandiera puoi identificare in modo semplice ma efficace lo scopo di un prodotto (cavo VGA o HDMI). Il nome etichetta a bandiera deriva dall'"elemento bandiera" che si crea a causa dell'applicazione dell'etichetta. Le etichette a bandiera sono prodotte su materiale robusto e sono posizionate attorno a un determinato prodotto.

Oltre a organizzare i tuoi prodotti, un'etichetta a bandiera conferisce al tuo prodotto anche un aspetto più accattivante. In questo modo ti distingui dalla concorrenza e hai spazio extra per le informazioni sul tuo prodotto.

Utilizzare le etichette a bandiera sia per scopi funzionali che commerciali.

Innanzitutto, grazie mille per aver scelto il nostro prodotto: etichettatrice semi-automatica per piegatura di bandiere. Per sfruttare appieno le funzioni di questo prodotto e garantire la tua sicurezza e i tuoi interessi, ti preghiamo di leggere attentamente questo manuale prima dell'installazione.

Precauzioni di sicurezza per l'uso dell'etichettatrice semiautomatica:

• Prima dell'accensione, verificare che la tensione di alimentazione (AC220V), la pressione dell'aria sia 4-6 kg e che l'alimentatore esterno sia dotato di messa a terra affidabile.
• Non ostruire il foro di raffreddamento del case.
• È vietato aprire la custodia ai tecnici non professionisti.
• È severamente vietato toccare il campo d'azione quando l'attrezzatura è in funzione.
• In caso di guasto dell'apparecchiatura, spegnere prima l'interruttore di alimentazione; è severamente vietato effettuare interventi di manutenzione sotto tensione.

Prestazioni e parametri della macchina etichettatrice semiautomatica a bandiera:

• Questa macchina viene utilizzata per piegare ed etichettare cablaggi e barre tonde, nonché prodotti da masticare a forma di osso per animali domestici;
• Parametri etichetta applicabili: diametro interno della bobina etichetta 76 mm, diametro esterno Max240 mm; (Altre specifiche devono essere personalizzate),
• Materiale dell'etichetta: PVC, PET, tessuto, carta, ecc.;
• Specifiche dell'etichetta: in base alla macchina specifica.
• Precisione dell'etichettatura: ± ≤ 0,2 mm;
• Capacità: 1500 pezzi/ora;
• Dimensioni complessive: 630 * 740 * 1040 mm (L * W * H);
• Peso della macchina: circa 86 kg;
• Tipo applicabile: in base al modello specifico.

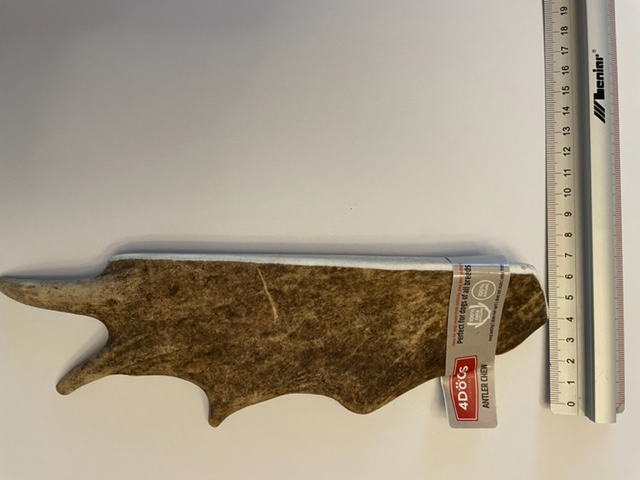

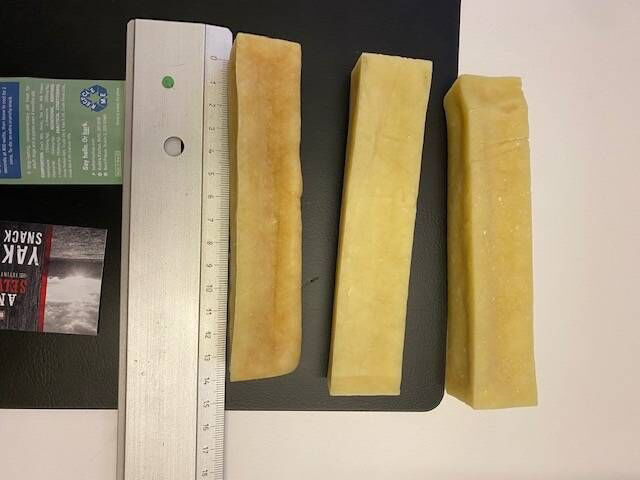

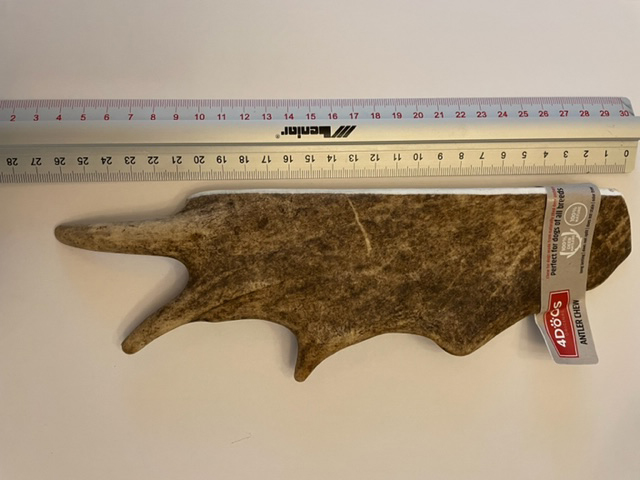

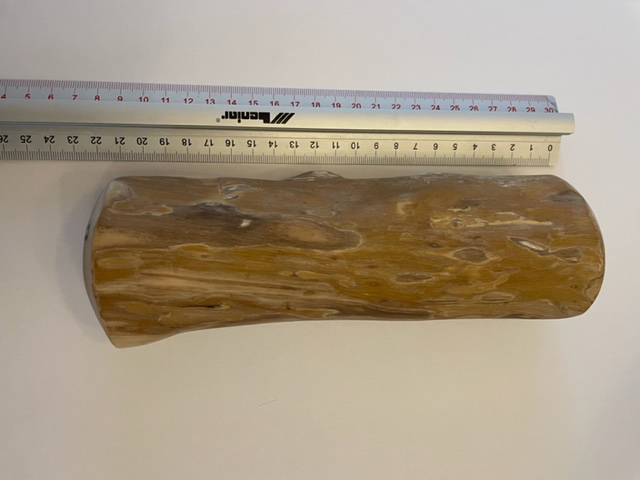

Campioni di ossa di cane:

Istruzioni per l'uso della macchina etichettatrice semiautomatica:

Installazione:

1. Spostare l'apparecchiatura nella posizione di installazione richiesta.
2. Premere il freno universale della ruota e fissare la ruota universale per renderla stabile.

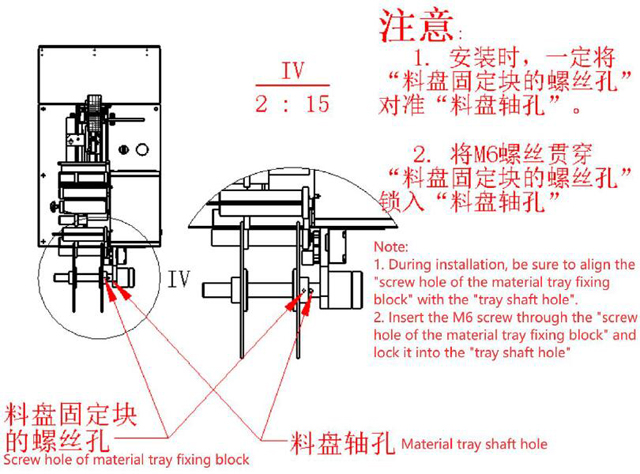

3. Installazione del deflettore delle etichette: durante l'installazione, assicurarsi di allineare il "foro della vite del blocco di fissaggio del vassoio" con il "foro dell'albero del vassoio" e bloccare la vite M6 attraverso il "foro della vite del blocco di fissaggio del vassoio" nel "foro dell'albero del vassoio"

Aspetto dell'attrezzatura, parti importanti e interfaccia di controllo uomo-macchina

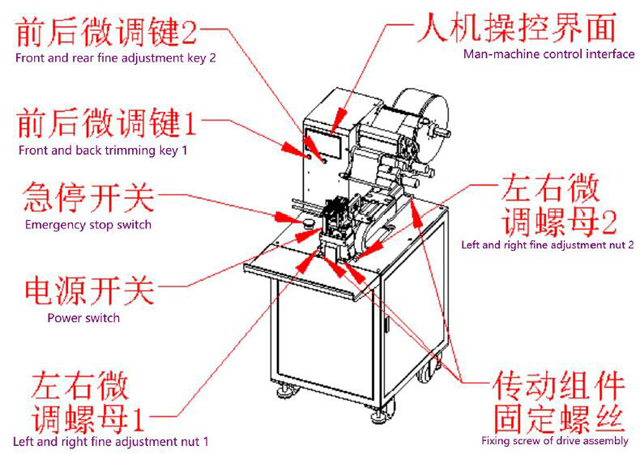

Parti importanti.

Schermata principale.

• Quantità del lotto: quando la produzione effettiva è maggiore o uguale a quella pianificata, l'apparecchiatura smette di funzionare.
• Quantità: il conteggio in uscita può essere azzerato premendo il tasto "Imposta zero".
• L'etichettatura è stata sbloccata (etichettatura avviata)/bloccata (etichettatura sospesa):
• Dopo aver interrotto l'etichettatura per un certo periodo di tempo (la funzione "autobloccante" nella schermata "controllo manuale" consente di impostare il tempo, l'unità è "secondi"), il sistema si bloccherà automaticamente (etichettatura sospesa); premere questo pulsante per sbloccarlo.

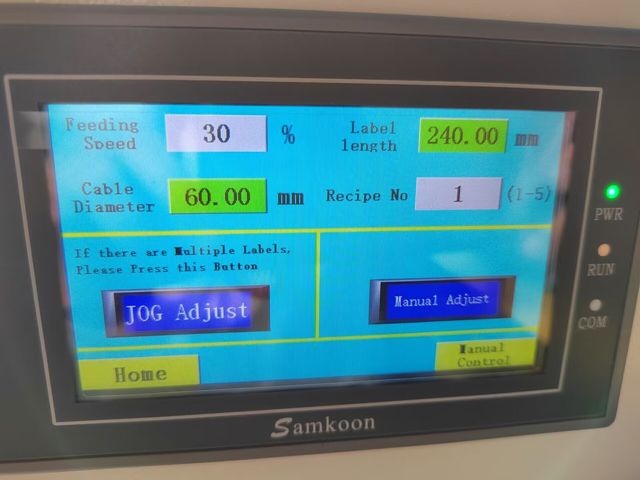

Parametri.

• Velocità di alimentazione: A. Si riferisce alla velocità di rimozione delle etichette dalla piastra di rimozione, regolata da 0 a 100%.
• Lunghezza etichetta: lunghezza di una singola etichetta, in mm.
• Ricetta n.: È possibile prenotare cinque gruppi.
• Jog: facendo clic su questo tasto, il sistema stamperà automaticamente l'etichetta una volta.
• Pressione prolungata ed etichetta fuori: tenere premuto questo tasto finché non appare "OK" e la lunghezza dell'etichetta verrà calcolata automaticamente una volta.

Controllo manuale

• Ritardo di ricezione dell'etichetta: tempo di pausa dopo il completamento dell'etichetta e l'apertura della piastra di assorbimento delle etichette.
• Velocità della piastra dell'etichetta: velocità della testina indicatrice che riceve l'etichetta, regolata da 0 a 100%.
• Lunghezza etichetta: controlla la lunghezza del distacco dell'etichetta dalla piastra dell'etichetta, in mm.
• Posizione attuale: visualizzazione della distanza della posizione in tempo reale dello scorrimento del modulo di trasmissione dell'etichetta, unità: mm;
• Etichettatura ritardata: dopo che l'interruttore a induzione viene attivato dal filo, l'etichettatura verrà ritardata.
• Autobloccante: imposta per quanto tempo il blocco avverrà automaticamente dopo l'arresto dell'etichetta.
• Avanti: premere il tasto "Avanti", il modulo di azionamento dell'etichetta scorrerà in avanti e questa funzione può regolare la distanza della posizione di ricezione del contrassegno.
• Indietro: premendo il tasto "Indietro", il modulo di azionamento dell'etichetta scorrerà all'indietro e questa funzione può regolare la distanza della posizione originale dell'etichetta.
• Reimpostazione: premere il tasto di reimpostazione per riportare la testina dell'etichetta a zero.
• Soffiaggio del tubo: fare clic su questo tasto per soffiare aria nel tubo.
• Aspirazione standard: cliccare su questo tasto per aspirare la piastra standard.
• Adattamento: premere il tasto "adatta" e il cilindro pneumatico bloccato dalla piastra grezza dritta e i cilindri mobili superiore e inferiore del modulo di posizionamento del cablaggio si muoveranno,
• Soffiaggio etichette: fare clic su questo tasto per aspirare la piastra delle etichette e soffiarla.
• Etichettatura: tenere premuto questo tasto per etichettare.
• Azione seriale/azione singola: l'azione seriale si riferisce al completamento di un ciclo di produzione ogni volta che viene attivato, mentre l'azione singola si riferisce al completamento di una singola azione ogni volta che viene attivato.

Metodo di funzionamento:

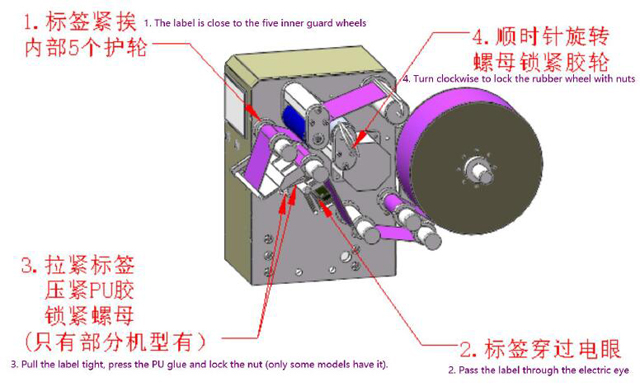

Per installare l'etichetta, posizionarla sul modulo di rimozione delle etichette come mostrato nella figura seguente.

Avviare

Girare l'interruttore di alimentazione in senso orario per accendere l'alimentazione. Premere il tasto di arresto di emergenza e girarlo in senso orario per ripristinare.

Cambio linea e regolazione macchina

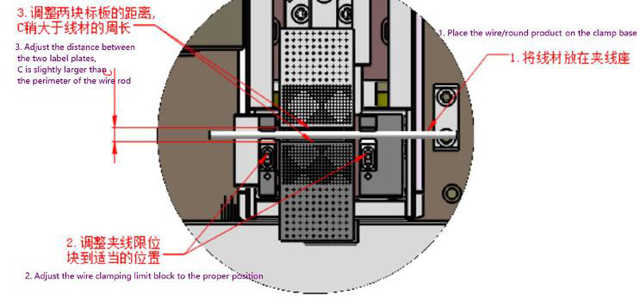

In base al diametro del filo, regolare la distanza tra la base del cablaggio e la scheda come mostrato nella figura sottostante

Inserire rispettivamente la larghezza della carta di supporto e il diametro del filo nella colonna relativa alla larghezza della carta di supporto nella Figura 3.

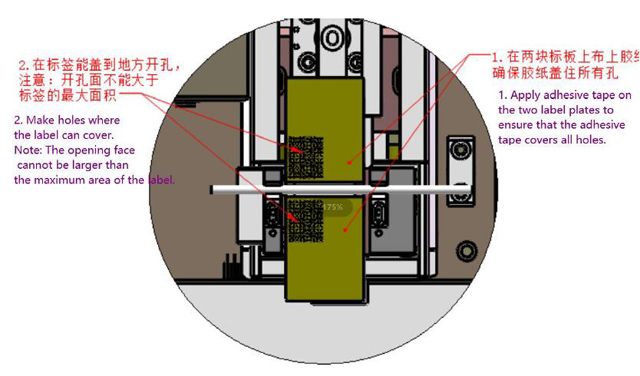

Applicare il nastro adesivo e fare i fori

La parte anteriore e posteriore dell'etichetta non sono allineate

Durante il processo di produzione, se l'etichetta non è allineata davanti e dietro, è possibile regolarla direttamente nella colonna "Larghezza carta inferiore". È anche possibile fare clic su "Tasto di regolazione fine davanti e dietro 1" e "Tasto di regolazione fine davanti e dietro 2" per regolare e modificare di 0,1 mm ogni volta che si fa clic.

L'etichetta sinistra e destra non sono allineate

Se i lati sinistro e destro dell'etichetta non sono allineati dopo averla piegata a metà, allentare prima le quattro viti di fissaggio del gruppo di azionamento, quindi regolare i dadi di regolazione fine sinistro e destro in base alla direzione di deviazione e al grado dell'etichetta e, infine, bloccare le quattro viti di fissaggio del gruppo di azionamento.

Manutenzione dell'attrezzatura per l'applicazione di etichette a bandiera:

• È severamente vietato esercitare una pressione eccessiva, si prega di mantenere la pulizia in qualsiasi momento;
• Lubrificare e sottoporre a manutenzione la macchina secondo i tempi previsti;
• Aggiungere olio lubrificante alla posizione mobile della piastra dell'etichetta una volta al mese
• Controllare regolarmente se c'è olio lubrificante nella coppa dell'olio del separatore olio-acqua. In caso contrario, rabboccarlo in tempo.
• Controllare ogni tre mesi l'usura della cinghia sincrona in tutte le parti della macchina
