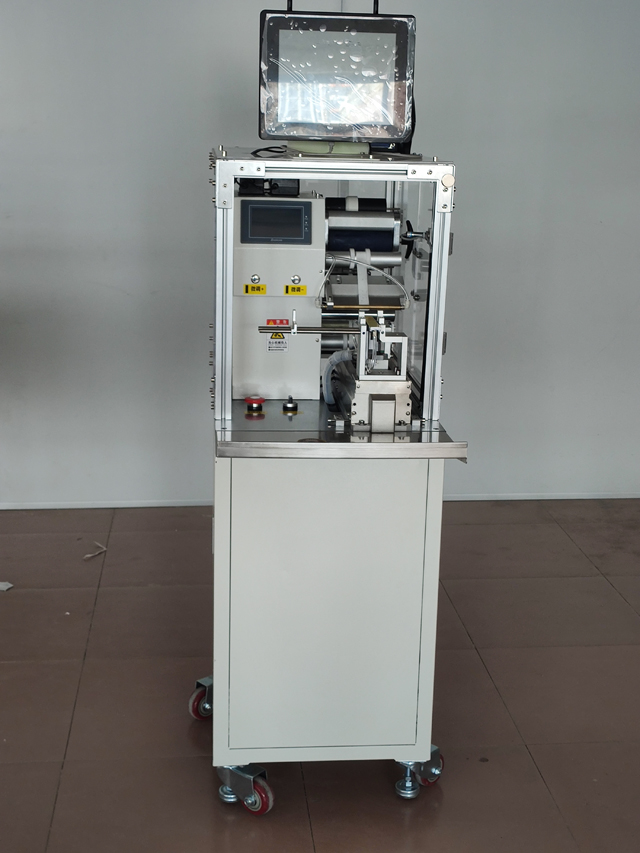

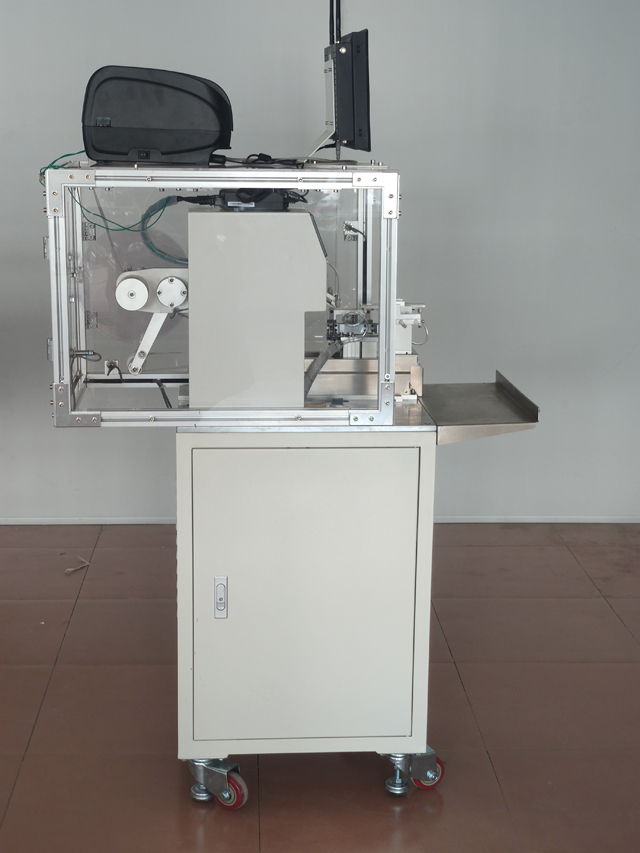

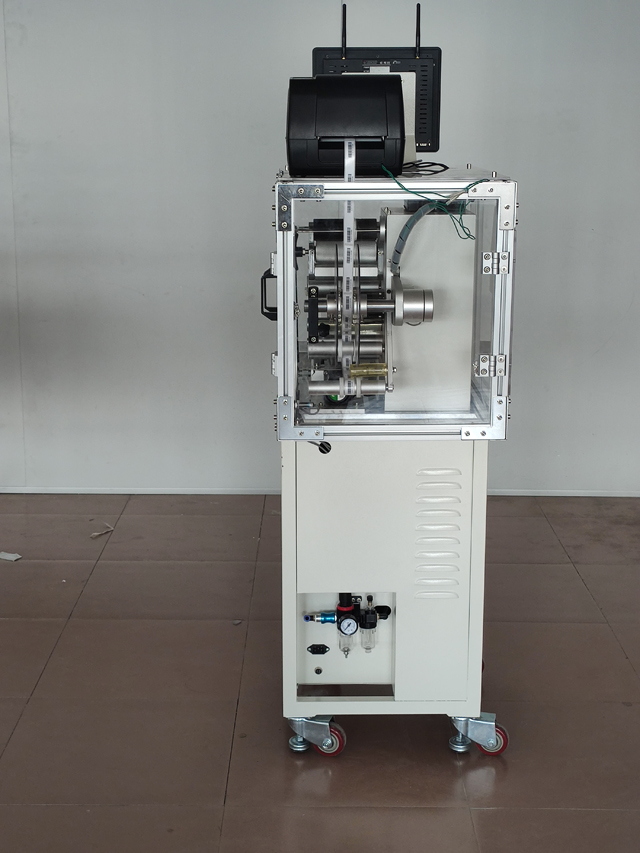

Etichettatrice pieghevole semiautomatica per cavi e fili

Modello: VK-T807
Precisione dell'etichettatura: ±0,2 mm;
Velocità di etichettatura: 1500-1800 pezzi/ora
Diametro filo piccolo Tipo: Velocità 2000p Pz/h
Dimensioni del prodotto applicabili: Tipo di base: Diametro: 6~15mm
Tipo di piccolo diametro: 1~5mm
Tipo di diametro grande: più di 15 mm devono essere personalizzati
Dimensioni etichetta applicabili: Lunghezza: 25~210 mm I prodotti al di fuori di questo intervallo devono essere personalizzati Larghezza: 10~65 mm
Dimensioni complessive: 850*650*1300 Lunghezza × Larghezza × Altezza, l'etichetta lunga aumenterà la dimensione della larghezza
Alimentazione adatta: 220 V/50 Hz;
Peso totale: 128 Kg.

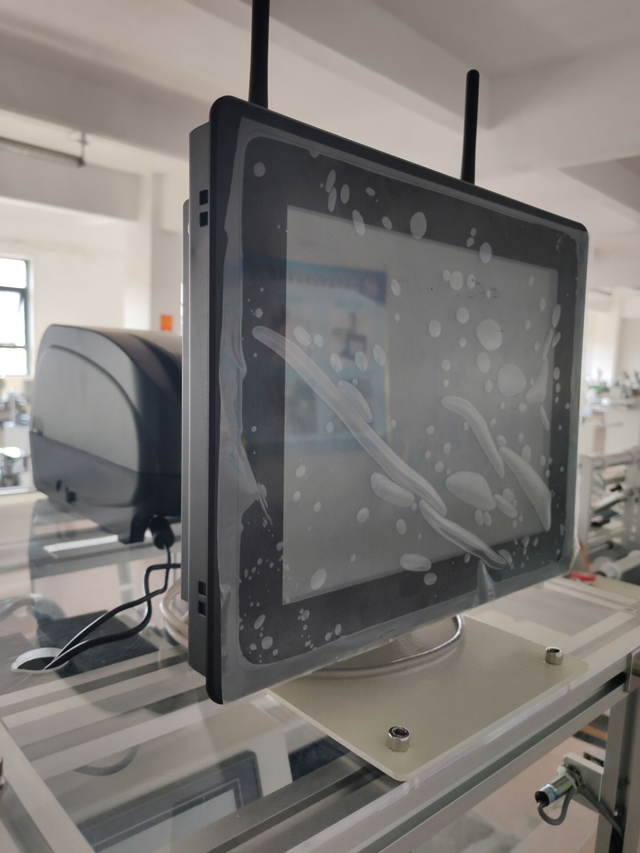

Qr Coder con parte stampante in tempo reale

I parametri tecnici del modello standard, nonché altri requisiti e funzioni speciali, possono essere personalizzati.

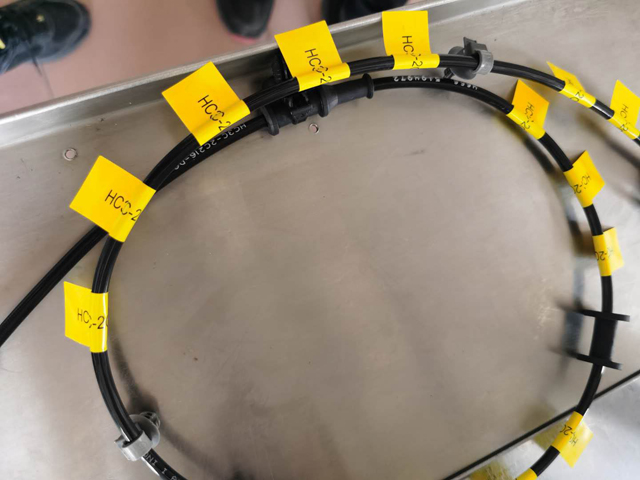

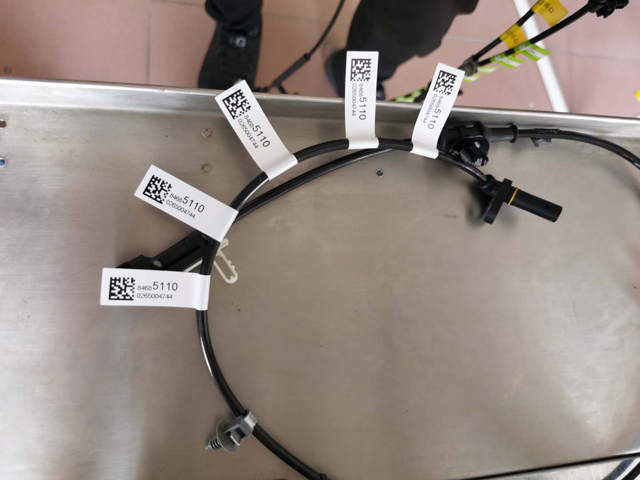

Applicabile per piegare etichette su tutti i tipi di fili e cavi, come linee elettriche, cavi periferici per computer, cavi per sensori elettronici, cavi per cuffie, linee elettriche, linee in fibra ottica, cavi, cavi per tubi, cavi USB, cavi per fax/stampanti, ecc.

Applicabile a un'ampia gamma di dimensioni di prodotti, facile da regolare e sostituire prodotti diversi.

Processo operativo:

Principio fondamentale: Il sensore rileva il passaggio del prodotto, invia il segnale al sistema di controllo dell'etichettatura, il segnale viene elaborato tramite elaborazione PLC, e l'etichetta viene consegnata nella posizione preimpostata del prodotto al momento opportuno; quando il prodotto scorre attraverso il meccanismo di copertura, le etichette vengono completamente ricoperte e l'azione di etichettatura è completata.

Procedura: Posizionamento sul prodotto -> Rilevamento prodotto (automaticamente) -> Etichettatura (automaticamente) -> Copertura (automaticamente) -> Raccolta del prodotto etichettato.

Caratteristiche

Ampia gamma di applicazioni, adatto a prodotti con specifiche diverse;

Comodo da usare, ampia gamma di regolazione, etichettatura su prodotti con specifiche diverse.

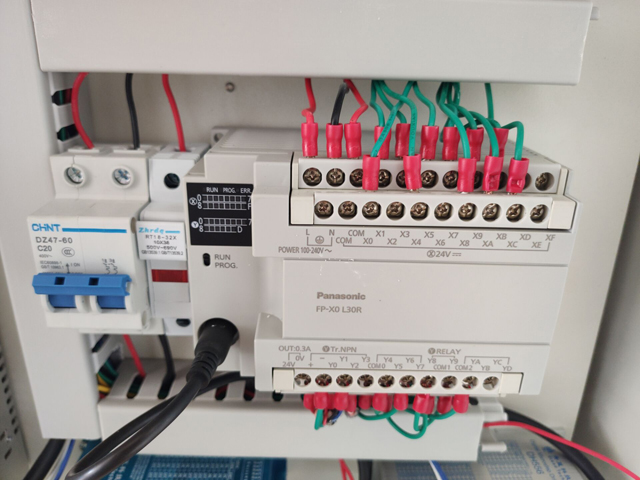

Sistema di controllo elettronico avanzato e ad alta stabilità costituito da un sensore elettrico Panasonic PLC Germany, attrezzatura di supporto operativa 7 × 24 ore;

Campo di applicazione:

Etichetta applicabile: etichetta/pellicola autoadesiva, codice di monitoraggio elettronico, codice a barre e così via.

Applicazione: fili e cavi, grandi larghezze, specifiche multiple, prodotti per etichette pieghevoli ad alta precisione.

Settore di applicazione: ampiamente utilizzato nell'elettronica, nei settori dei fili, dei cavi e in altri settori.

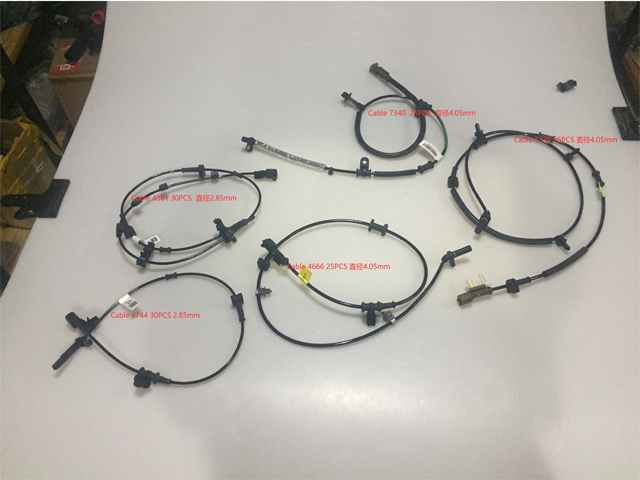

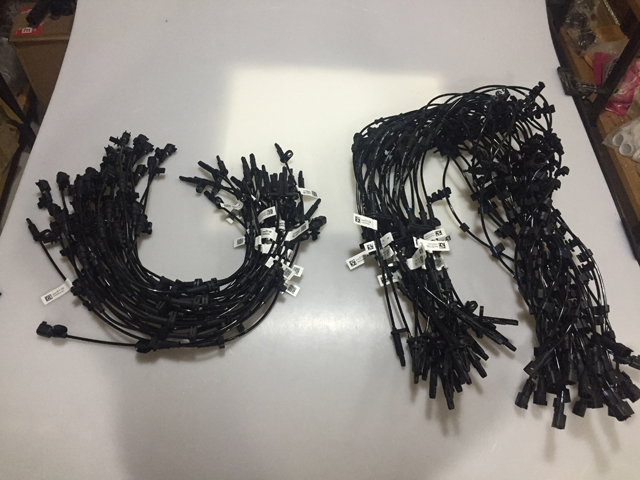

Applicazione: etichettatura di cavi, etichettatura di periferiche per computer, cavi USB, ecc.

Il dispositivo di piegatura può essere regolato, la gamma di prodotti non appartenenti alla stessa categoria può essere personalizzata in base ai campioni del cliente.

Come utilizzare l'etichettatrice?

Prima di mettere in funzione, verificare che la tensione di alimentazione (AC220V), la pressione dell'aria sia 4-6 kgf e che l'alimentatore esterno abbia una messa a terra affidabile.

Alimentazione elettrica.

Non ostruire il foro di raffreddamento del telaio.

I tecnici non professionisti vietano severamente l'apertura del telaio.

È severamente vietato il contatto con il corpo durante l'uso dell'apparecchiatura.

In caso di guasto dell'apparecchiatura, è necessario innanzitutto chiudere l'interruttore di alimentazione ed è severamente vietata la manutenzione elettrica.

La macchina viene utilizzata per le operazioni di piegatura ed etichettatura del cablaggio elettrico e del tondo.

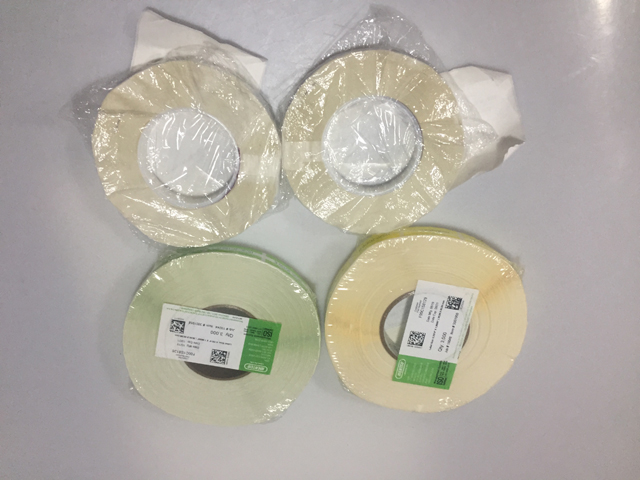

Parametri etichetta applicabili: diametro interno 76mm del rotolo di etichette e diametro esterno max240mm; (altre specifiche devono essere fissate). Materiale etichetta: pvc, pet, stoffa, carta e così via; specifiche etichetta: in base alla macchina specifica

Precisione dell'etichettatura: = 0,2 mm;

Capacità: 1500 pz/h;

Dimensioni esterne: 630*740*1040 mm (l*w*h);

Peso della macchina: circa 86 kg;

Cablaggio applicabile: in base alla macchina specifica

Descrizione dell'operazione

Installazione:

Sposta il dispositivo nella posizione di installazione richiesta.

Ho calpestato il freno universale della ruota e ho riparato la ruota universale per renderla scorrevole.

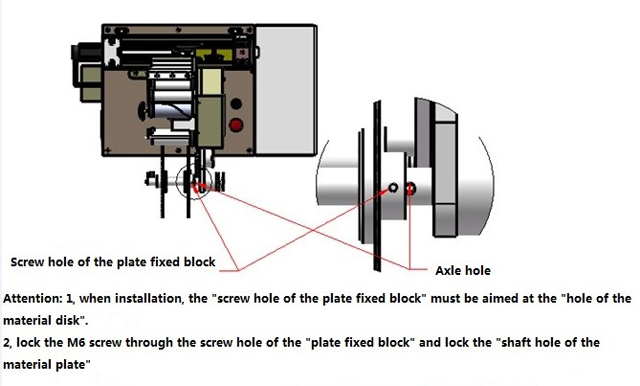

Piastra deflettrice etichetta: durante l'installazione, dobbiamo fissare il "foro per la vite del blocco di fissaggio del disco" al "foro dell'albero del materiale", quindi avvitare la vite m6 attraverso il foro per la vite del blocco di fissaggio del materiale e bloccarla nel foro dell'asse del vassoio del materiale.

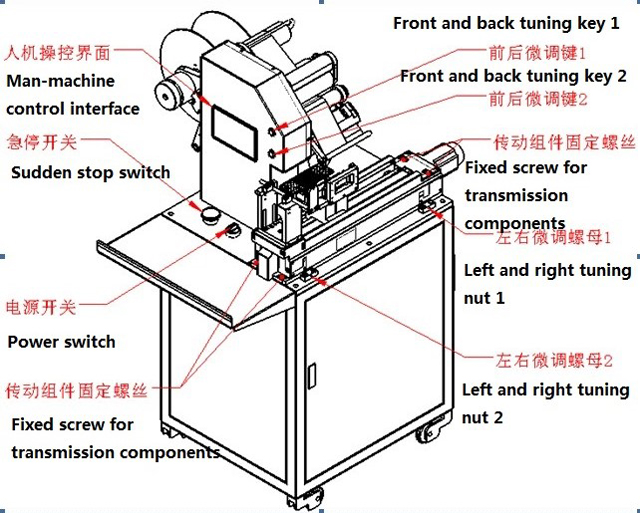

Aspetto dell'attrezzatura, parti importanti e interfaccia di controllo uomo-macchina

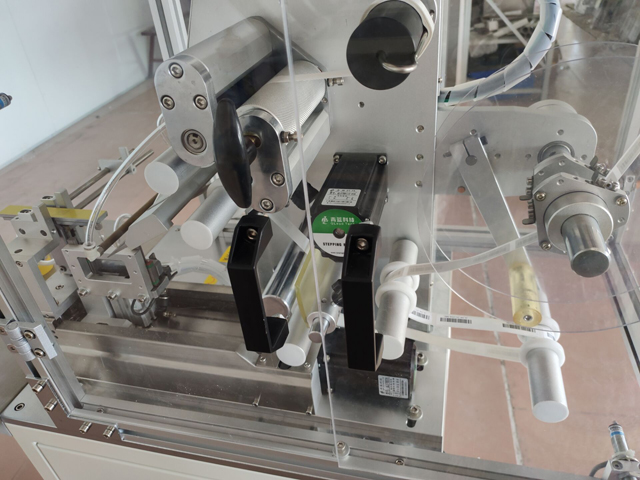

Parti importanti.

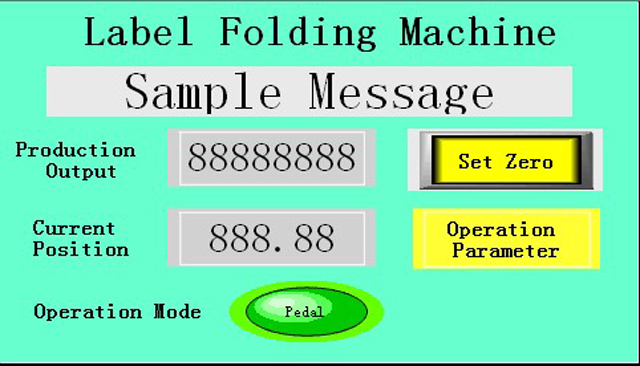

Immagine principale.

Output: conteggio della capacità, premere il tasto "output zero" per azzerare;

Posizione corrente: visualizzazione della distanza della posizione in tempo reale della modalità di scorrimento del modulo di trasmissione dell'etichetta, unità mm;

La modalità di funzionamento è di due tipi: "automatica" e "a pedale".

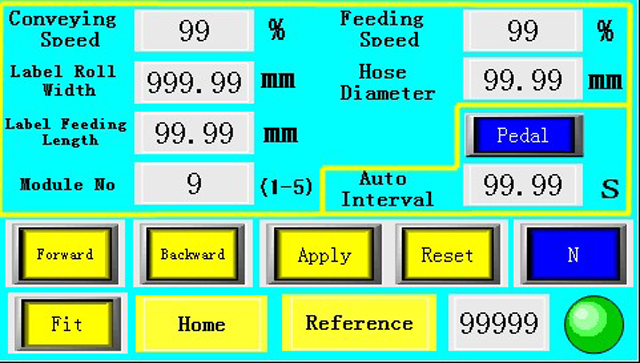

Parametri utente

Velocità standard della scheda: velocità di funzionamento della scheda indicatrice, regolata da 0 a 100%.

Velocità di marcatura: si riferisce alla velocità dell'etichetta rimossa dalla piastra di rimozione, regolata da 0 a 100%.

Larghezza carta inferiore: larghezza della carta dell'etichetta, unità mm.

Diametro filo: ingresso diametro filo singolo, filo piatto o ingresso filo multiplo direttamente per contrastare il doppio spessore, mm.

Lunghezza del segno: controlla la lunghezza dell'etichetta dalla piastra di estrazione, unità mm.

Avanti: premere il tasto "avanti", il modulo di azionamento del tag scivolerà in avanti; questa funzione può regolare la distanza della posizione del bersaglio.

Indietro: premere il tasto "Indietro", il modulo di azionamento del tag scivolerà indietro; questa funzione può essere impostata sulla distanza della posizione del punto di etichettatura.

Fit: premere il tasto "fit", il cilindro di serraggio della piastra d'aria dritta e il modulo di posizionamento del cablaggio muoveranno i cilindri mobili superiore e inferiore. Questa funzione può eseguire il debug della distanza tra il cablaggio e il serraggio della piastra a vuoto.

Reset: riporta la testina a zero dopo aver premuto il pulsante di reset.

Elettricità: dopo aver sostituito le diverse specifiche della carta di base dell'etichetta, premere a lungo i tasti elettrici per consentire al sistema di apprendere automaticamente le etichette e la penetrazione della carta inferiore.

Metodo di funzionamento:

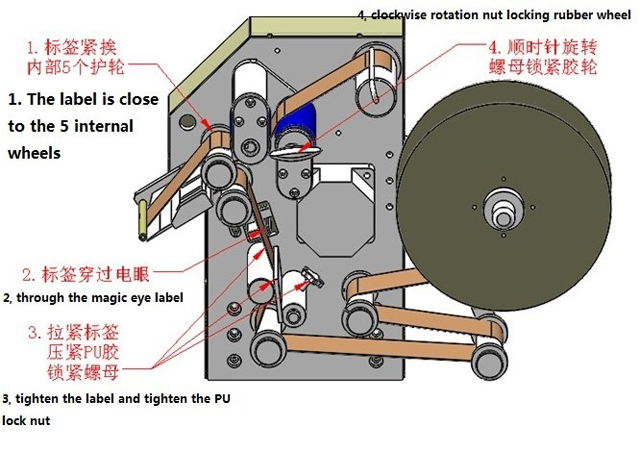

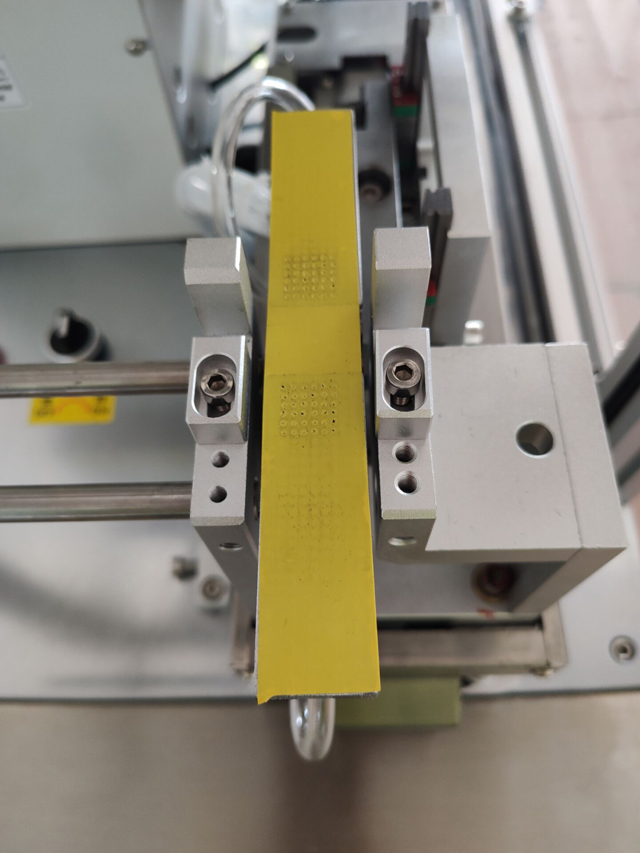

L'etichetta è installata e viene installata come di seguito sul modulo stripper.

Girare l'interruttore di alimentazione in senso orario e accendere l'alimentazione. Premere il tasto stop e ruotare in senso orario.

Macchina di commutazione e regolazione

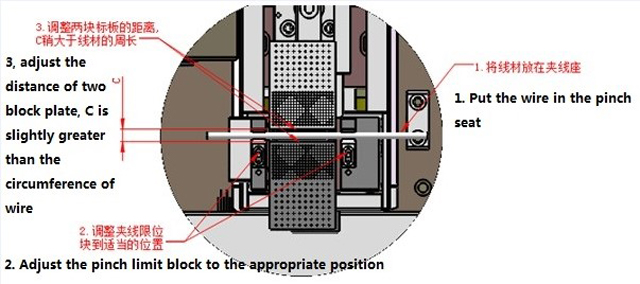

In base al diametro del filo, alla regolazione, alla sede di collegamento, alla distanza tra le piastre, come nella figura seguente

Inserire la larghezza del foglio inferiore nella larghezza del foglio inferiore della Figura 3 e immettere il diametro del filo nel diametro del filo.

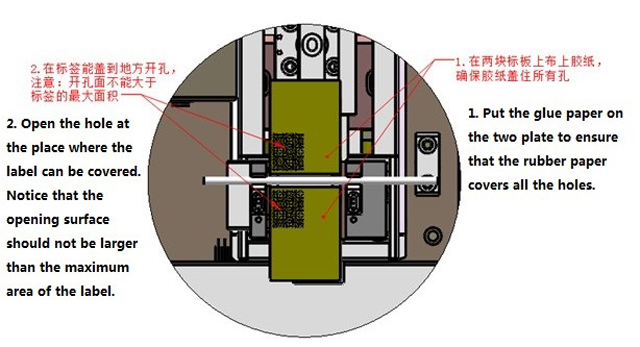

Nastro adesivo e aperture

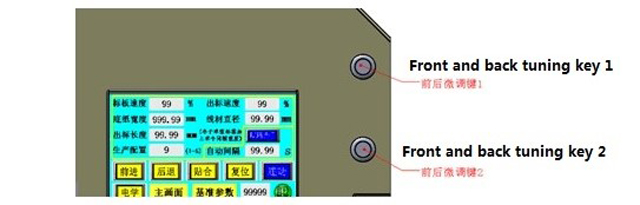

Nel processo di produzione, se l'etichetta non è allineata prima e dopo l'etichetta, può essere regolata direttamente nella colonna "larghezza carta inferiore". È anche possibile spostare la regolazione "tasto tono anteriore e posteriore" 1 "tasto micro tune anteriore e posteriore 2", ogni spostamento per modificare 0,1 mm.

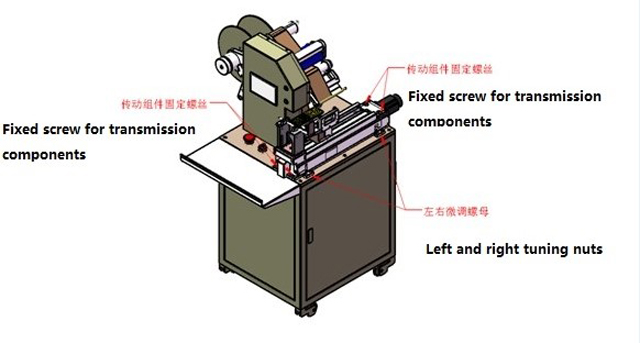

Etichetta macchina di regolazione sinistra e destra

Se le etichette sono piegate, se i lati sinistro e destro non sono allineati, i quattro componenti della trasmissione devono essere allentati leggermente, quindi i dadi di rifinitura sinistro e destro devono essere regolati in base alla direzione di deviazione e al grado delle etichette. Infine, i quattro componenti della trasmissione devono essere bloccati.

Manutenzione e manutenzione

Vietare severamente la pressione, mantenere sempre pulito.

Per lubrificare la macchina in tempo. La posizione attiva della piastra standard viene aggiunta una volta al mese. Se c'è una fasatura dell'olio lubrificante controllare la tazza del separatore, in caso contrario integrare tempestivamente.

Tre mesi per controllare l'usura della cinghia sincrona nelle varie parti della macchina
