Linea di riempimento e tappatura per bottiglie di olio essenziale di piccole dimensioni per liquidi rotanti

Modello: VK-MFC
Volume di riempimento: da 1 ml a 150 ml
Ugello di riempimento: 4 set

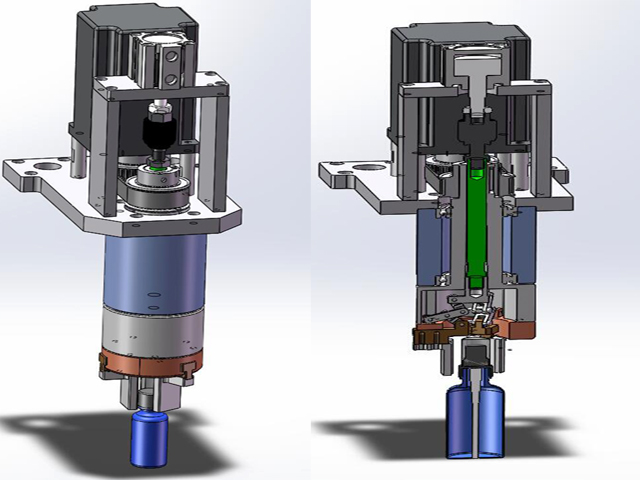

Teste di tappatura: 4 pz.
Peso: circa 750 k
Alimentazione: 220V 50Hz
Consumo energetico: 1,95 kW
Pressione dell'aria: 4-7 kgf/cm2
Capacità: circa 50~60 pezzi/min
Dimensioni complessive: 3700mm*3200mm*1750mm

La macchina di riempimento automatica intelligente per oli essenziali in piccole bottiglie, olio di cocco liquido servocomandato a pistone/pompa peristaltica è in grado di riempire 30-40 riempimenti al minuto di prodotti liquidi, a seconda del volume di riempimento. Facile da regolare per fiale da 10-100 ml. La stazione di riempimento a quattro ugelli adotta una pompa peristaltica, particolarmente adatta per diversi materiali liquidi viscosi, come olio, profumo, sciroppo, ecc. Azionata dal sistema servomotore, riempimento con elevata precisione di ±1%. La stazione di inserimento include un armadio chiuso con alimentazione a ciotola vibrante per tappi di diametro 10-50 mm. Nessuna bottiglia, nessun riempimento, inserimento o tappatura.

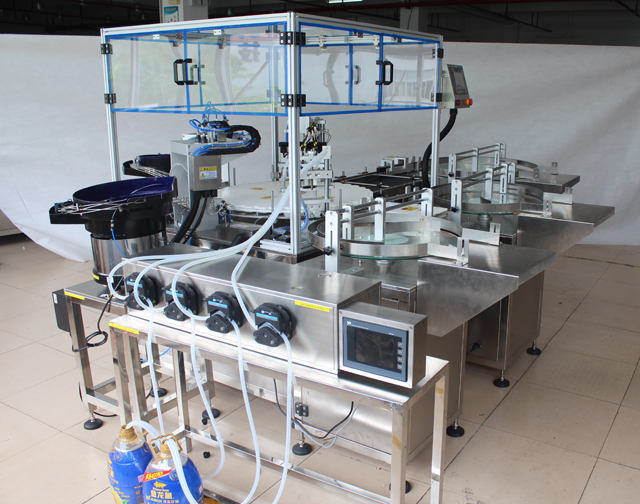

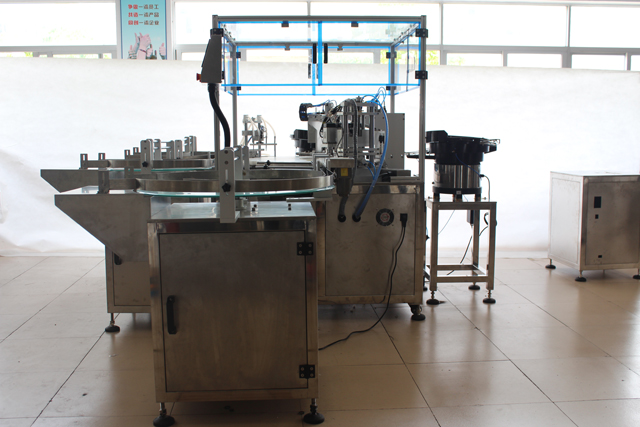

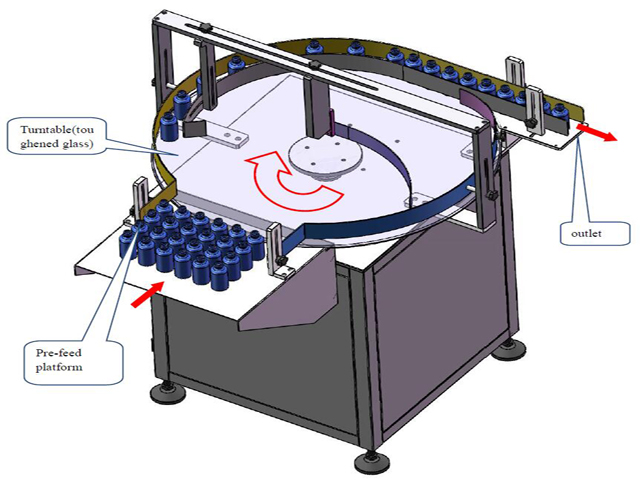

Linea di riempimento, tappatura ed etichettatura effettiva con tavola rotante di alimentazione e uscita

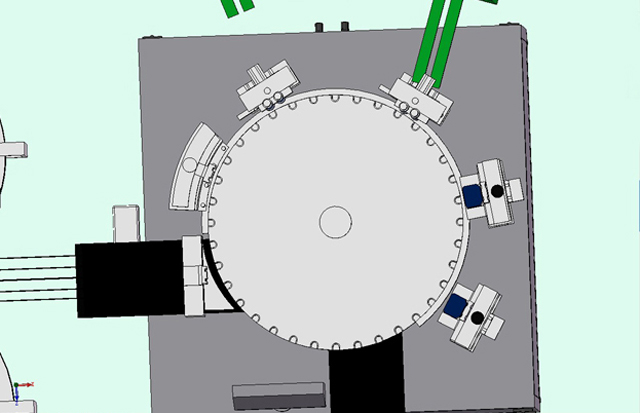

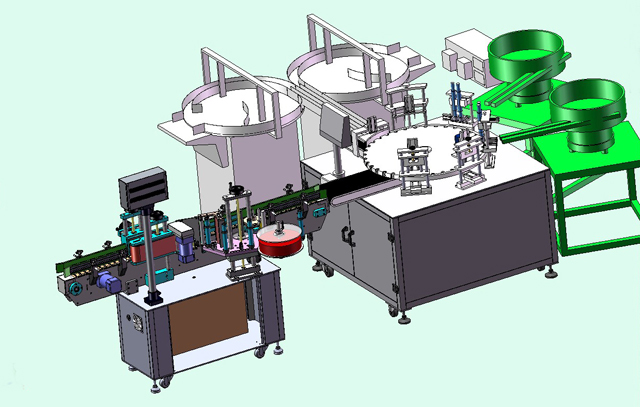

Disegno

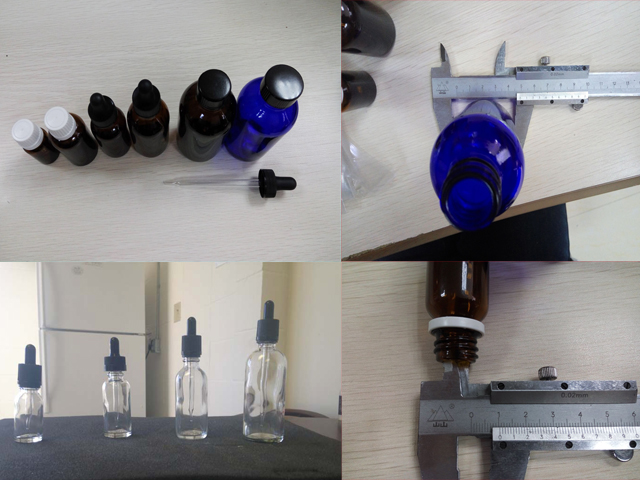

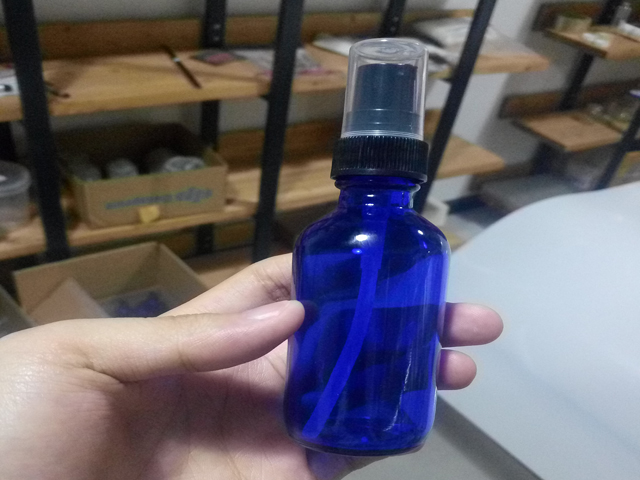

Gli oli essenziali e gli estratti sono prodotti di alto valore e bassa viscosità, solitamente venduti in piccole fiale di vetro. La macchina peristaltica è ideale per questi prodotti grazie alla precisione delle piccole dimensioni di riempimento, alla facilità di pulizia e perché non può esserci contaminazione incrociata di prodotti diversi eseguiti sulla stessa macchina riempitrice.

La contaminazione incrociata viene evitata perché l'unica cosa che tocca il liquido è il tubo peristaltico stesso, composto da silicone o altri materiali polimerici speciali inerti. Questo tubo è poco costoso e può essere facilmente pulito, dedicato a un liquido particolare o semplicemente gettato via dopo l'uso. La dimensione del tubo scelto in questa macchina dipende dalla dimensione di riempimento e dalla precisione richiesta. Più piccolo è il diametro del tubo utilizzato, maggiore è la precisione ma più lenta è la velocità di riempimento. Questo spiega perché questa macchina è meglio utilizzata su piccoli riempimenti in cui è richiesta un'elevata precisione. Le grandi dimensioni di riempimento superiori a 1 litro in genere non vengono riempite su questo tipo di macchina perché il tempo del ciclo di riempimento può essere lungo. Ma per una dimensione di riempimento tipica da 5 a 10 ml, questa è ancora una volta la macchina ideale. La macchina di riempimento peristaltica domina questo settore perché c'è poco o nessuno spreco di un prodotto costoso.

Da leggere prima del primo utilizzo

Prima di collegare la macchina alla corrente, assicurarsi che l'interruttore di alimentazione sia in posizione "chiuso", quindi seguire le istruzioni.
Se la macchina non viene utilizzata per un lungo periodo, pulirla con un panno asciutto; non utilizzare detergenti corrosivi.
È severamente vietato spruzzare liquidi nella scatola elettrica della macchina, per evitare la corrosione dei componenti elettrici interni e il conseguente cortocircuito.
In base all'elenco di imballaggio dell'attrezzatura, verificare che l'attrezzatura, il modello del materiale, le specifiche e la quantità soddisfino i requisiti di progettazione e gli standard del prodotto e siano dotati di certificato di qualificazione del prodotto.
Controllare che l'aspetto dell'attrezzatura non presenti deformazioni, danni o corrosione, che la rotazione degli alberi rotanti sia flessibile e senza ristagni.
Questa macchina è monofase AC 110V, la spina di alimentazione è del tipo piatto 2, che deve essere inserita nella presa di corrente con il filo di terra.

Panoramica

La riempitrice 3 in 1 è principalmente applicata per l'etichettatura automatica sulla superficie piana o curva del prodotto in varie forme nei campi della medicina, della chimica quotidiana, dei giocattoli e degli alimenti. La posizione di etichettatura ad alta precisione adottata è adatta per l'etichettatura del prodotto in varie dimensioni. Risparmia manodopera e migliora la precisione e la coerenza dell'etichettatura. Sono adottati occhi elettrici importati e controller di programmazione per controllare l'etichettatura del cilindro; tutte le parti esposte sono realizzate in acciaio inossidabile, materie plastiche tecniche e lega di alluminio ad alta resistenza la cui superficie è trattata con ossidazione anodica, con resistenza alla corrosione, conforme allo standard GMP.

Parametri tecnici

Modello: VK-MFC
Volume di riempimento: da 1 ml a 150 ml
Ugello di riempimento: 4 set
Teste di tappatura: 4 pz.
Peso: circa 750 k
Alimentazione: 220V 50Hz
Consumo energetico: 1,95 kW
Pressione dell'aria: 4-7 kgf/cm2
Capacità: circa 50~60 pezzi/min
Dimensioni complessive: 3700mm*3200mm*1750mm

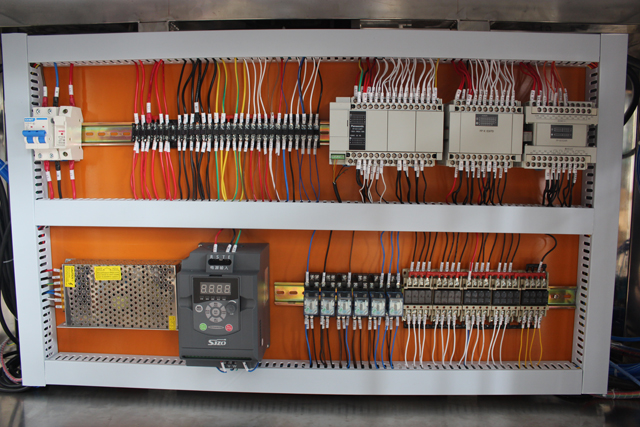

Linea	Componenti	Marca o specifica	Quantità
1	PLC	Mitsubishi/Panasonic	1
2	Schermo tattile	Vista del vino	1
3	Divisore	70DF	1
4	Motore trifase con freno	200W	1
5	Motore di velocità del trasportatore	90W	2
6	Cilindro	SMC-Aria	11
7	Capping 86 Servomotore	MARITIME	1
8	Motori giradischi	120W	2

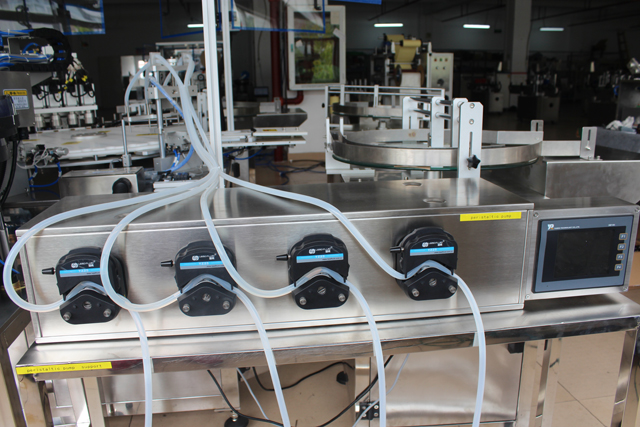

9	Pompa peristaltica a quattro teste		1
10	Inserire la ciotola vibrante		2
11	Variatore di frequenza	ENCOM
12	Sensori	CHIAVE	N
13	Armadio macchina con SS304, i componenti strutturali adottano alluminio ossidato, barre cromate e SS304

Precauzioni prima dell'avvio

La macchina adotta una corrente alternata monofase 1100V. Controllare che il cablaggio sia corretto prima dell'avvio.
Controllare che la fonte d'aria sia normale.
Controllare se ci sono corpi estranei sulla macchina e sullo stampo. In caso affermativo, eliminarli tempestivamente.
Controllare che l'ingresso dell'acqua della pompa peristaltica sia completamente immerso nell'acqua.
Prima dell'avvio automatico, verificare che l'ago sia allineato con il collo della bottiglia e che sia in grado di premere il tappo.
