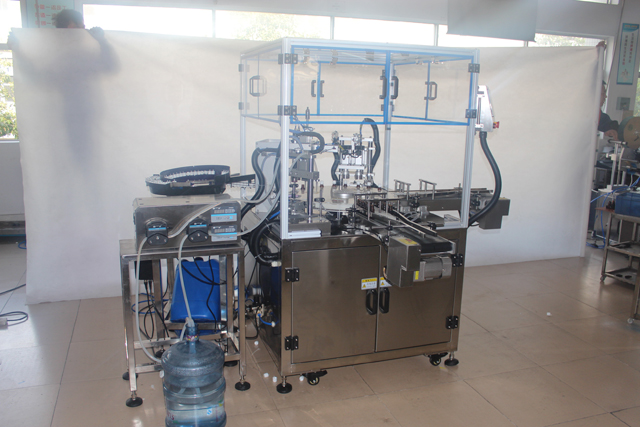

Macchina di riempimento e tappatura per liquidi di oli essenziali servo-rotativa per bottiglie di vetro

Macchina di riempimento e tappatura per liquidi di oli essenziali con servomotore per bottiglie di vetro rotanti

Modello: VK-MFC
Volume di riempimento: da 1 ml a 150 ml
Metodo di riempimento: Pompa peristaltica
Ugello di riempimento: 2 set

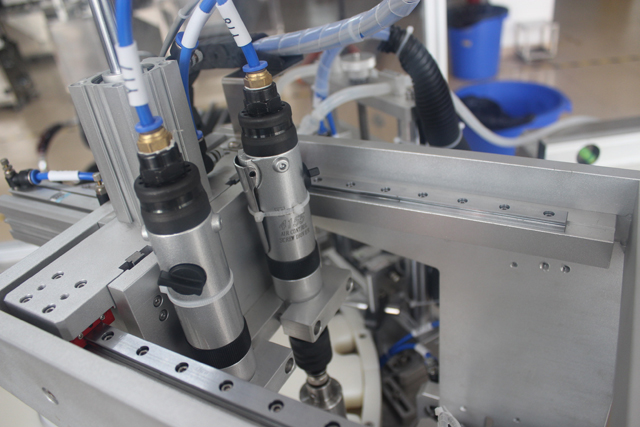

Metodo di tappatura: 2 servomotori
Alimentazione: 115V 60hzHz
Consumo energetico: 1,5 kW
Ampere: 4,3A
Pressione dell'aria: 4-7 kgf/cm2
Capacità: circa 20~30 pezzi/min
Peso: circa 450 kg
Dimensioni complessive: 3500mm*3000mm*1700mm

La macchina tappatrice riempitrice 2 in 1 è utilizzata principalmente per l'etichettatura automatica su superfici piatte o curve di prodotti in varie forme nei settori della medicina, della chimica quotidiana, dei giocattoli e degli alimenti. La posizione di etichettatura ad alta precisione adottata è adatta per l'etichettatura di prodotti in varie dimensioni. Risparmia manodopera e migliora la precisione e la coerenza dell'etichettatura. Sono adottati fotocellule e controller di programmazione importati per controllare l'etichettatura dei cilindri; tutte le parti esposte sono realizzate in acciaio inossidabile, materie plastiche tecniche e lega di alluminio ad alta resistenza la cui superficie è trattata con ossidazione anodica, con resistenza alla corrosione, conforme allo standard GMP.

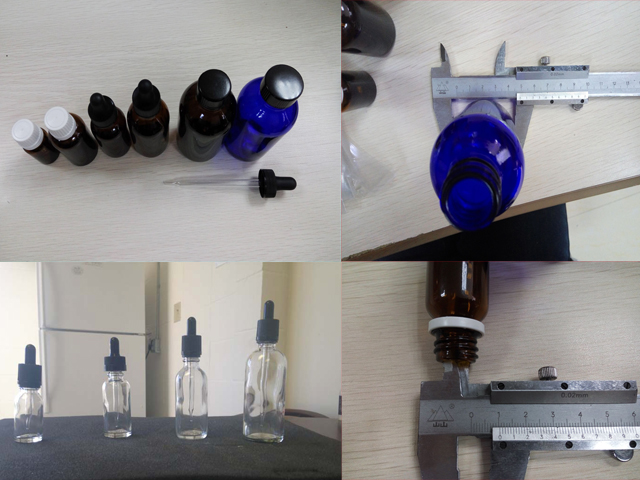

La buona macchina riempitrice è quella che massimizza la produzione e semplifica i cambi. Abbiamo sviluppato macchinari per il dosaggio di piccole bottiglie come il riempimento di profumi, oli essenziali, E-liquid, oli nutrizionali e altri materiali fluidi di uso quotidiano.

Come progettare una linea di riempimento con le relative macchine dipende dai punti 5 indicati di seguito:

Il prodotto è il re

Quando si sceglie una macchina riempitrice specifica, un buon punto di partenza è conoscere le caratteristiche esatte del prodotto liquido. È un liquido a flusso libero? Questo potrebbe funzionare meglio con una macchina riempitrice a flusso temporizzato in cui lo stesso volume di prodotto viene erogato a ogni ciclo. E se il prodotto è più viscoso? In tal caso, una riempitrice di liquidi a spostamento positivo potrebbe essere la soluzione giusta.

Versatilità di prodotto e contenitore

A causa dell'ampia varietà di prodotti confezionati negli impianti, sempre più trasformatori sono alla ricerca di riempitori in grado di gestire più concetti. I fornitori di apparecchiature lo capiscono, ma potrebbero non essere ancora in grado di fornire una panacea.

I clienti richiedono che le nuove apparecchiature di riempimento siano più versatili e possano gestire un'ampia gamma di prodotti diversi. Inoltre, gli ugelli di riempimento sono progettati per applicazioni specifiche e possono essere facilmente sostituiti.

Precisione ed efficienza

Riempire correttamente i contenitori è uno degli elementi chiave per garantire la qualità del prodotto e il controllo del giveaway. Le bottiglie riempite in modo insufficiente, nella migliore delle ipotesi, possono causare reclami da parte dei consumatori e, nella peggiore, possono portare un'azienda in tribunale. Tuttavia, il riempimento eccessivo può essere costoso e dispendioso. Ciò significa che un riempitore deve essere preciso e mantenere costantemente tale precisione nel corso degli anni.

Riduzione al minimo del tempo di cambio grazie al design igienico

Con molti processori che aumentano la varietà di prodotti da riempire, ridurre al minimo i tempi di pulizia e di cambio continua a essere un obiettivo importante. I riempitori con capacità automatiche di pulizia in loco (CIP) sono stati a lungo identificati come un modo per accelerare il processo di pulizia.

Interazione con l'operatore

Anche se le macchine riempitrici stanno orientandosi verso una maggiore automazione, le attrezzature devono essere facili da usare per gli operatori. Si sta prestando maggiore attenzione alla progettazione di interfacce uomo-macchina (HMI) intuitive con pannelli più facili da usare e leggere.

Prendendo in considerazione i 5 punti per progettare una macchina, il nostro modello VK-MFC di linea di riempimento, tappatura ed etichettatura per olio vegetale è particolarmente adatto al riempimento di olio nutrizionale.

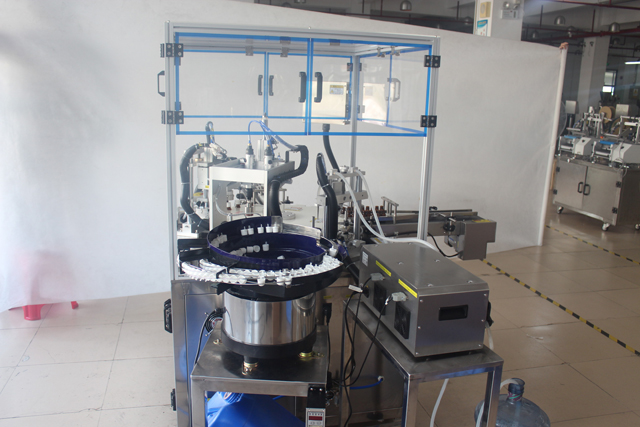

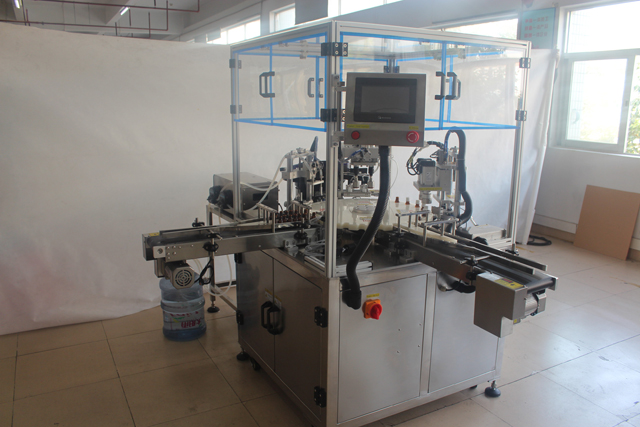

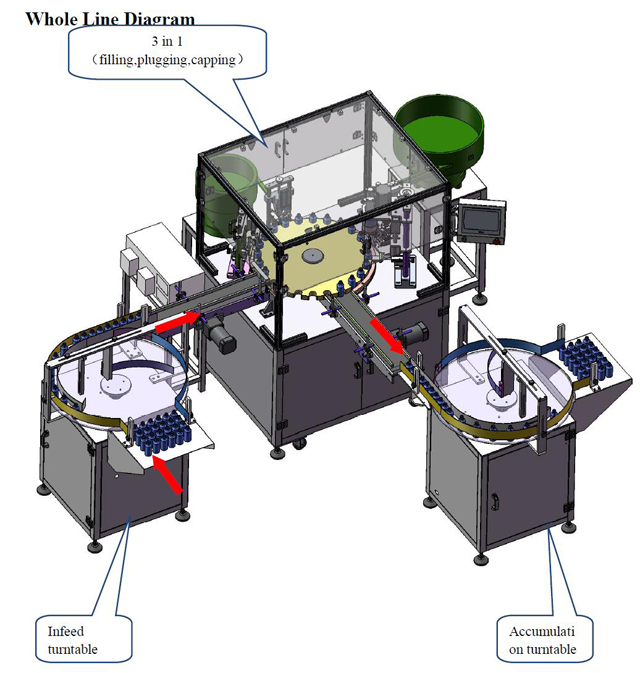

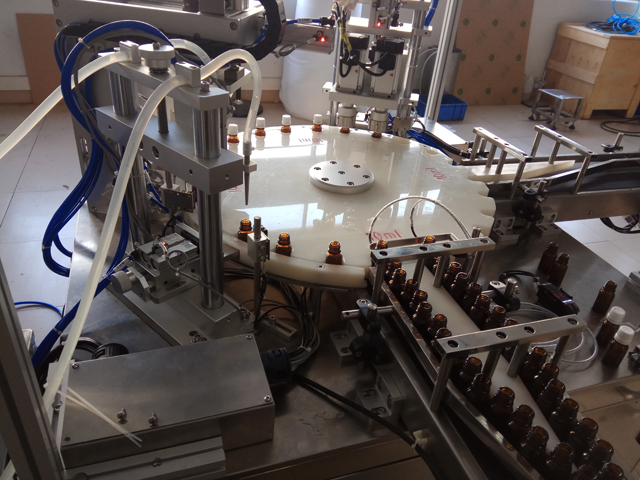

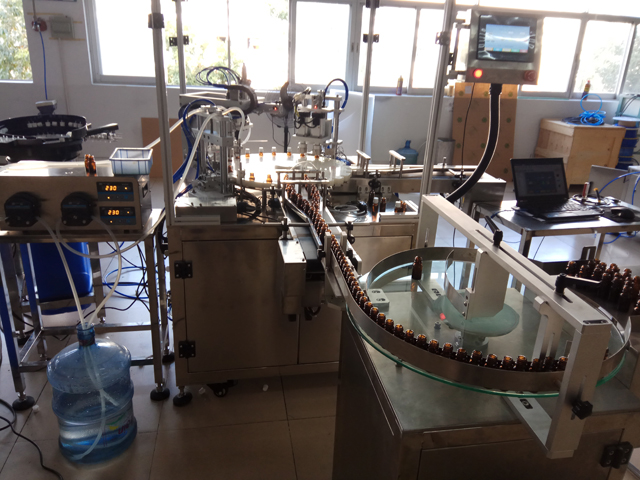

Linea di riempimento, tappatura ed etichettatura effettiva:

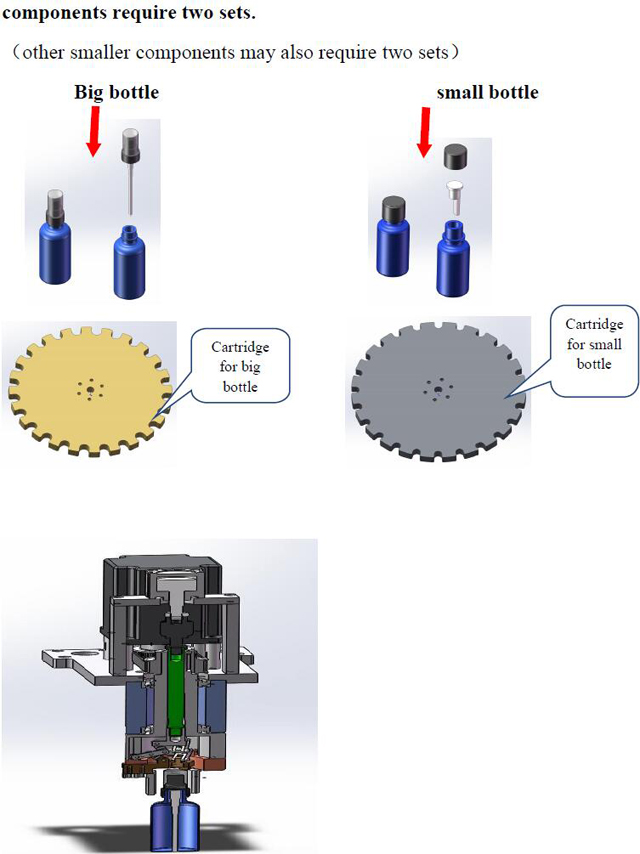

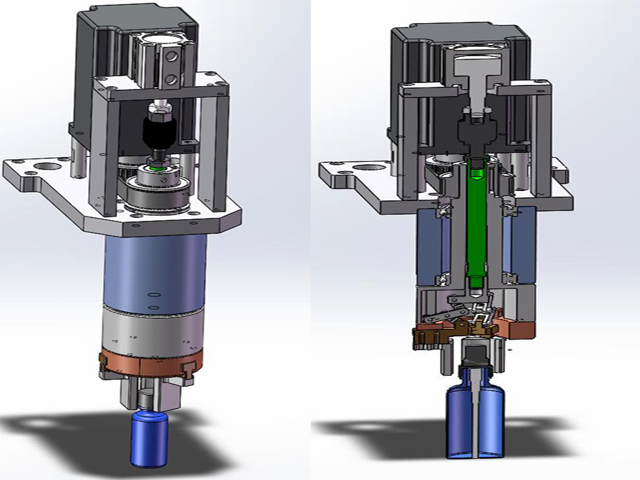

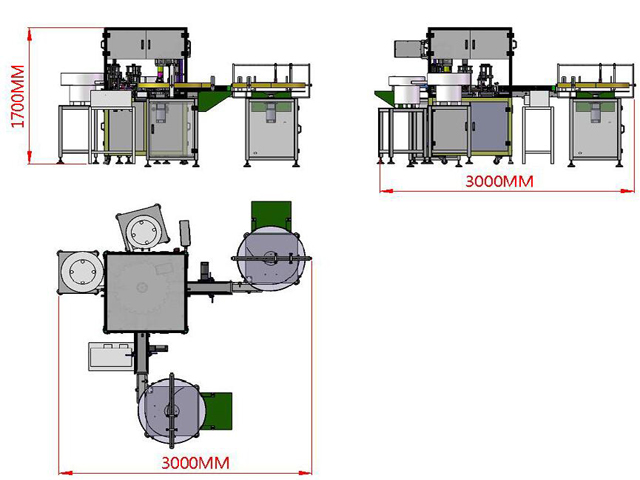

Disegno

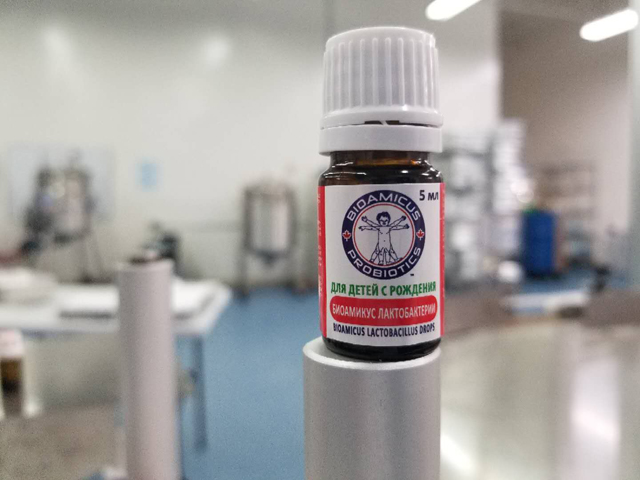

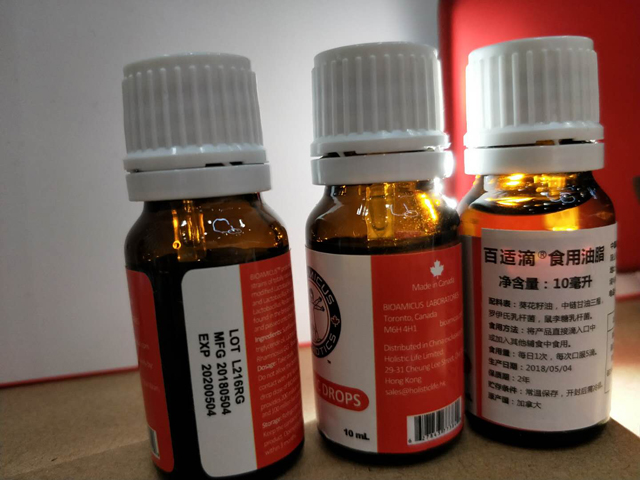

Gli oli essenziali e gli estratti sono prodotti di alto valore e bassa viscosità, solitamente venduti in piccole fiale di vetro. La macchina peristaltica è ideale per questi prodotti grazie alla precisione delle piccole dimensioni di riempimento, alla facilità di pulizia e perché non può esserci contaminazione incrociata di prodotti diversi eseguiti sulla stessa macchina riempitrice.

La contaminazione incrociata viene evitata perché l'unica cosa che tocca il liquido è il tubo peristaltico stesso, composto da silicone o altri materiali polimerici speciali inerti. Questo tubo è poco costoso e può essere facilmente pulito, dedicato a un liquido particolare o semplicemente gettato via dopo l'uso. La dimensione del tubo scelto in questa macchina dipende dalla dimensione di riempimento e dalla precisione richiesta. Più piccolo è il diametro del tubo utilizzato, maggiore è la precisione ma più lenta è la velocità di riempimento. Questo spiega perché questa macchina è meglio utilizzata su piccoli riempimenti in cui è richiesta un'elevata precisione. Le grandi dimensioni di riempimento superiori a 1 litro in genere non vengono riempite su questo tipo di macchina perché il tempo del ciclo di riempimento può essere lungo. Ma per una dimensione di riempimento tipica da 5 a 10 ml, questa è ancora una volta la macchina ideale. La macchina di riempimento peristaltica domina questo settore perché c'è poco o nessuno spreco di un prodotto costoso.

Da leggere prima del primo utilizzo

1: Prima di collegare la macchina, assicurarsi che l'interruttore di alimentazione sia in posizione 【chiuso】, quindi seguire le istruzioni.

2: Se la macchina non viene utilizzata per un lungo periodo, pulirla con un panno asciutto; non utilizzare detergenti corrosivi.

3: È severamente vietato spruzzare liquidi nella scatola elettrica della macchina, per evitare la corrosione dei componenti elettrici interni e il conseguente cortocircuito.

4: In base all'elenco di imballaggio dell'attrezzatura, verificare che l'attrezzatura, il modello del materiale, le specifiche e la quantità soddisfino i requisiti di progettazione e gli standard del prodotto e dispongano del certificato di qualificazione del prodotto.

5: Verificare che l'aspetto dell'attrezzatura non presenti deformazioni, danni o corrosione, che la rotazione degli alberi rotanti sia flessibile e senza ristagni.

6: Questa macchina è monofase CA 110 V, la spina di alimentazione è una spina piatta 2, che deve essere inserita nella presa di corrente con il filo di terra.

Parametri tecnici

Modello: VK-MFC
Volume di riempimento: da 1 ml a 150 ml
Metodo di riempimento: Pompa peristaltica
Ugello di riempimento: 2 set
Metodo di tappatura: 2 servomotori
Alimentazione: 115V 60hzHz
Consumo energetico: 1,5 kW
Ampere: 4,3A
Pressione dell'aria: 4-7 kgf/cm2
Capacità: circa 20~30 pezzi/min
Peso: circa 450 kg
Dimensioni complessive: 3500mm*3000mm*1700mm

NO.	Componenti	Marca o specifica	Quantità
1	PLC	Mitsubishi/Panasonic	1
2	Schermo tattile	Vista del vino	1
3	Divisore	70DF	1
4	Motore trifase con freno	200W	1
5	Motore di velocità del trasportatore	90W	2
6	Cilindro	SMC-Aria	11
7	Capping 86 motore passo-passo	MARITIME	1
8	Motori giradischi	120W	2
9	Pompa peristaltica a doppia testa		1
10	Inserire la ciotola vibrante		1
11	Variatore di frequenza	ENCOM
12	Sensori	CHIAVE	N
13	Armadio macchina con SS304, i componenti strutturali adottano alluminio ossidato, barre cromate e SS304
