Etichettatrice pneumatica per bottiglie piatte, quadrate e rotonde con codificatore

• Applicare la lunghezza dell'etichetta: 10 mm~150 mm
• Applicare la larghezza dell'etichetta: 10 mm~150 mm
• Applicare il diametro interno del rotolo di carta: 40 mm o 76 mm
• Diametro esterno del rotolo di carta: φ≤250 mm
• Temperatura interna: -10° c ~40° c
• Umidità interna: 35~85﹪
• Alimentazione: 220V,50HZ
• Dimensioni complessive: 550*550*650 (L*W*H)
• Peso: 78kg

Istruzioni per l'uso dell'attrezzatura sulla macchina etichettatrice a rulli:

Modello dispositivo: VK-T805

Nome: macchina etichettatrice semiautomatica per bottiglie piatte e rotonde

Circostanza per il funzionamento della macchina etichettatrice a rulli

1. L'uso di questo dispositivo è severamente vietato nei seguenti ambienti,

2. Assicurarsi che la presa di corrente e l'interfaccia dell'alimentatore possano essere a stretto contatto, altrimenti eventuali contatti allentati potrebbero causare un rischio di incendio.

3. Non posizionare oggetti pesanti sul cavo di alimentazione: un cavo danneggiato potrebbe causare scosse elettriche o incendi.

4. Prima di pulire o immergere nell'olio antiruggine, assicurarsi di scollegare il cavo di alimentazione dal dispositivo, altrimenti sussiste il rischio di incendi e danni all'apparecchiatura.

5. Non utilizzare prese di corrente allentate o danneggiate, poiché potrebbero esserci rischi di scosse elettriche e incendi.

6. Utilizzare la corretta messa a terra; l'uso di una presa non correttamente messa a terra può causare rischi di scosse elettriche e danni all'apparecchiatura.

7. Non bagnarsi le mani quando si tocca la presa di corrente, altrimenti si corre il rischio di scosse elettriche.

8. Quando si utilizza un dispositivo mobile, assicurarsi che il cavo di alimentazione sia scollegato dall'alimentatore, altrimenti si rischiano incendi e danni all'apparecchiatura.

9. Utilizzando dispositivi con il giusto standard di tensione/corrente, lavorare senza tensioni/correnti appropriate comporterà il rischio di scosse elettriche, incendi o danni alle apparecchiature.

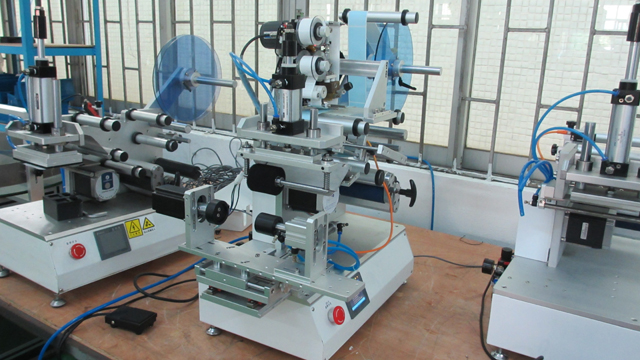

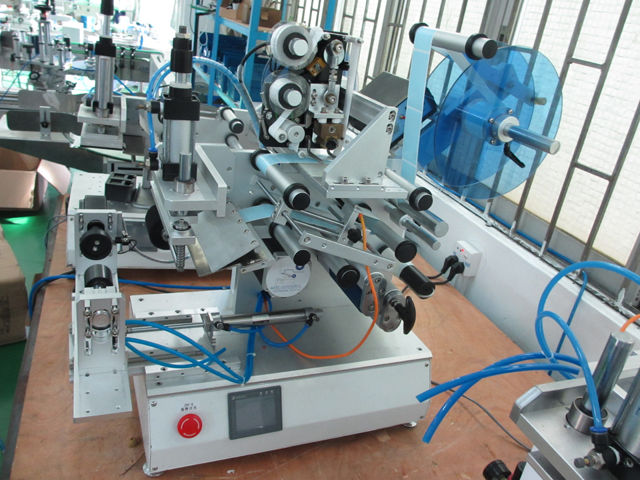

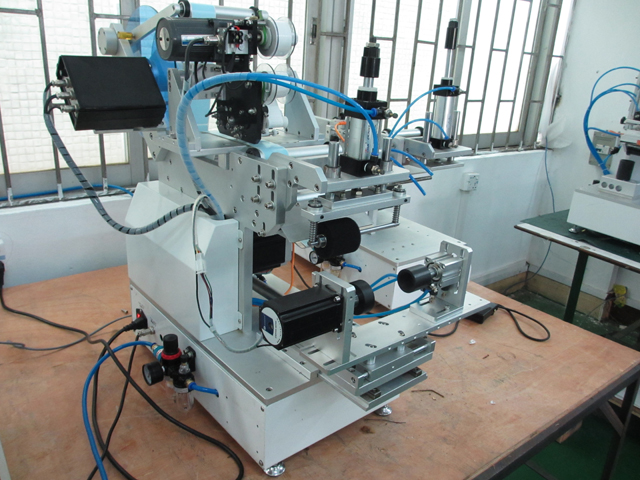

Etichettatrice VK-T805

Introduzione della macchina etichettatrice

L'etichettatrice è un'etichetta applicata automaticamente sulla superficie del prodotto, il nome breve di un dispositivo di automazione, può sostituire l'etichettatura manuale, migliorare l'efficienza e la qualità della produzione. In base al grado di automazione può essere suddivisa in etichettatrici manuali, etichettatrici semiautomatiche ed etichettatrici automatiche; in base alla forma del prodotto può essere suddivisa in etichettatrice per bottiglie rotonde, etichettatrice parziale e etichettatrice per bottiglie di forma speciale; in base all'etichettatura e al posizionamento del prodotto può essere suddivisa in etichettatrici verticali e orizzontali.

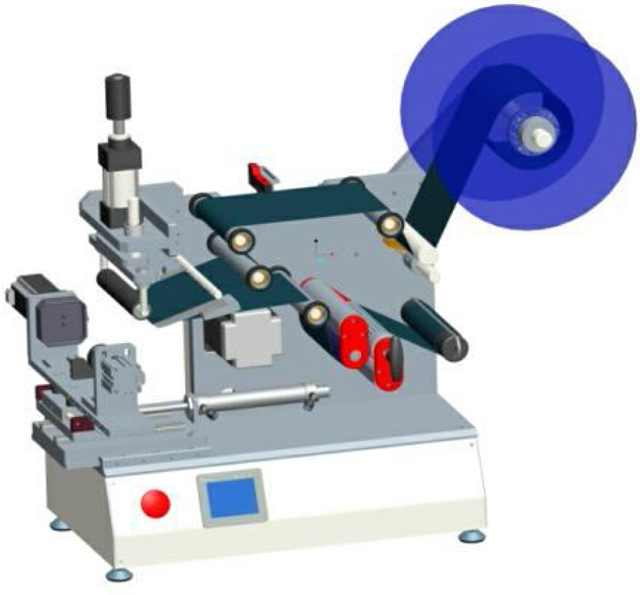

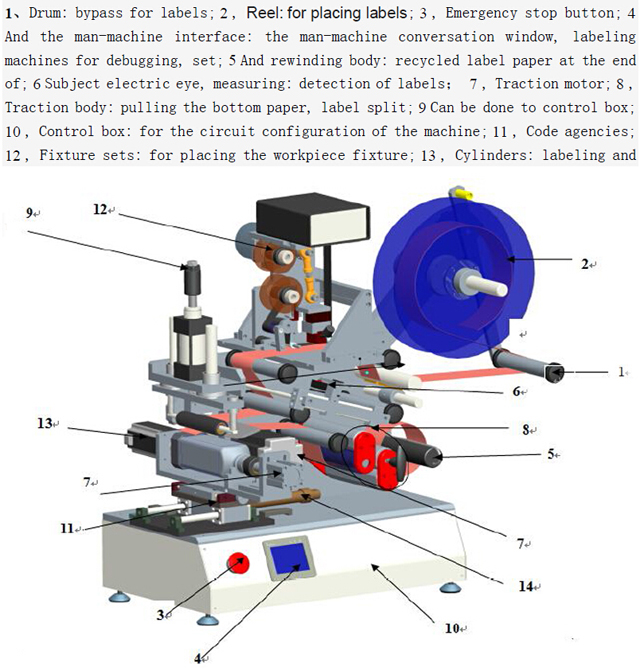

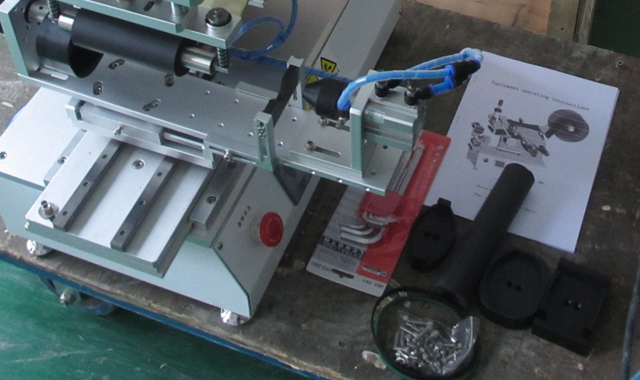

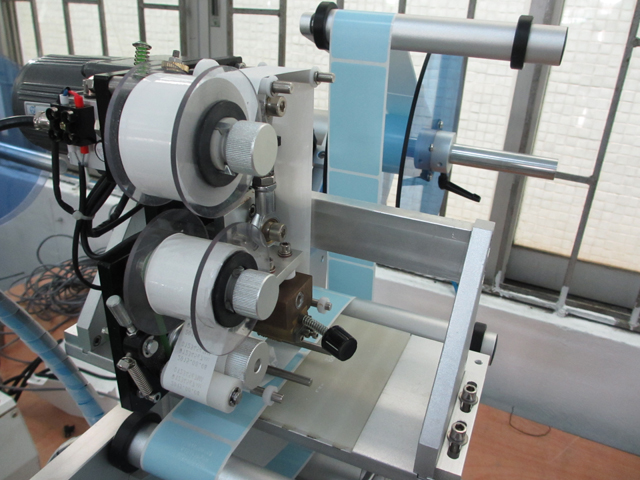

Spiegazione del disegno sul modello VK-T805:

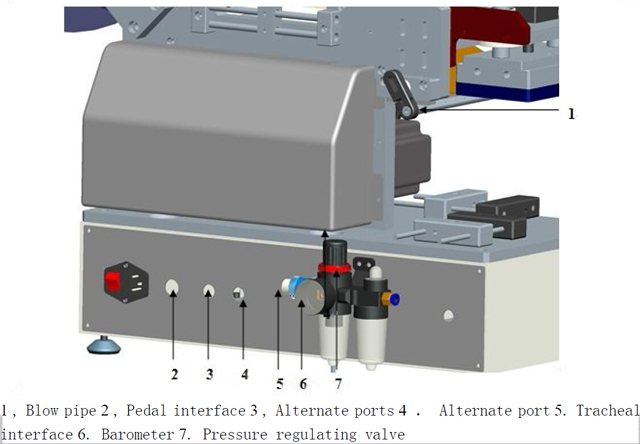

Parte posteriore della macchina

Parametri tecnici:

1. Applicare la lunghezza dell'etichetta: 10 mm~150 mm

2. Applicare la larghezza dell'etichetta: 10 mm~150 mm

3. Applicare il diametro interno del rotolo di carta: 40 mm o 76 mm

4. Diametro esterno del rotolo di carta: φ≤250 mm

5. Temperatura interna: -10° c ~40° c

6. Umidità interna: 35~85﹪

7. Alimentazione: 220V, 50HZ

8. Dimensioni complessive: 550*550*650 (L*W*H)

9. Peso: 78 kg

La portata di

1. Ampiamente utilizzato nei settori alimentare, farmaceutico, cosmetico, elettronico e in altri settori.

2. Per prodotti semilavorati o prodotti finiti in etichettatura semiautomatica con superficie stampata e ad arco parziale.

3. Può etichettare sia bottiglie piatte che rotonde, ovali o di altre forme, vedere le immagini di esempio come di seguito:

Teoria dell'etichettatura

1. Sistema di trasmissione: il motore azionato dal sistema di trasmissione a cinghia dentata e dagli organi di ricezione, fornisce l'impulso alla divisione dell'etichetta, ottenendo così la rimozione e il riciclaggio della carta alla fine dell'etichetta.

2. Sistema di controllo: questa macchina utilizza controlli combinati elettrici e a gas, sensori elettrici e un interruttore a pedale che trasmette il segnale ricevuto al PLC nel processore centrale in base al programma impostato per l'elaborazione, ottenendo così la funzione di spellatura, aspirazione, modifica delle etichette e conteggio.

Processi operativi

Accendere l'etichetta Installa corretta con etichetta di regolazione dell'occhiello elettrico regolabile

Accensione/spegnimento

Accensione:

1. Controllare che intorno alla macchina non vi siano parti allentate e pulite.

2. Etichettare e collegare il cavo di alimentazione al retro della presa di corrente e aprire l'interruttore accanto alla presa di corrente.

3. Collegare l'altra estremità del cavo di alimentazione alla presa CA; la tensione utilizzata è 220 V, 50 Hz.

4. Interruttore di arresto di emergenza pannello principale per aprire

5. Accesso del gas ad alta pressione nel foro (e conferma che l'interruttore è aperto)

Fermare:

1. In caso di utilizzo normale, è possibile collegare il cavo di alimentazione alla presa CA o premere direttamente l'interruttore di arresto di emergenza.

Attenzione!!!

2. Non collegare il cavo di alimentazione o l'alimentatore quando sono a contatto con liquidi, poiché ciò potrebbe causare scosse elettriche.

3. Non posizionare oggetti pesanti sul cavo di alimentazione.

Controllare le regolazioni

1. Le etichette "1" intorno, a seconda dell'etichetta in quel lato del volume, nel volume all'interno delle superfici seguono il metodo di bypass del diagramma.

2. Corpo di serraggio "2", intorno alla boa, primo rilascio, dopo essere stato premuto ancora una volta.

3. Osservando a occhio nudo l'etichetta dopo "5" sul Peel Board, l'etichetta viene divisa per essere nella posizione delle frazioni effettive della testa di aspirazione, come mostrato nella figura precedente. Se non è corretta, l'etichetta deve essere regolata in modo approssimativo.

4. Nel servizio "3" e "4" tra i tag per rilevare l'occhio elettrico, lungo tutto il perimetro con l'etichetta deve essere testato quando il foro della fessura dell'occhio magico per testare l'occhio elettrico può rilevare cambiamenti tra l'etichetta e l'etichetta, l'occhio elettrico per altri set vedere la sezione "impostazioni dell'occhio elettrico".

5. Dopo la fine del corpo di trazione "6", dobbiamo rigorosamente rispettare la forma a "S" attorno alla legge e la maniglia a "T" per contrassegnare saldamente lo stato, altrimenti ciò causerebbe un'offerta non consentita o impossibile da tirare l'estremità della cinghia.

6. "7" per il corpo di avvolgimento, l'asse e le clip rotonde in acciaio nero per le attività, l'estremità del morsetto della graffetta.

Corretto

1. Dopo aver completato quanto sopra, sul pannello, premere il pulsante "automatico/manuale" per passare allo stato "manuale", assicurarsi che l'alimentazione sia collegata e accesa, quindi premere l'interruttore "jog", la trazione tira la carta inferiore di circa 0,5 metri, è progettata per liberare e correggere la carta inferiore.

2. Quando la carta inferiore è stata corretta automaticamente, regoleremo tutti i rulli sul cerchio limite, come da riferimento mostrato nel diagramma precedente, e sposteremo il cerchio limite su entrambi i lati della carta.

Muovi l'occhio elettrico

1. Sulla superficie, premere il pulsante "Automaticamente/Manualmente" su "Manuale", quindi premere l'interruttore "Jog", questa volta osservando a occhio nudo il Peel Board, in modo che le etichette fuoriescano dai pannelli a strisce da 0 a 1 mm.

2. Quindi spostare la fotocellula di prova dell'etichetta, posizionare tra le etichette e la fine della carta, prestare attenzione alle luci della fotocellula di prova, quando le fotocellule di rilevamento si spostano dall'etichetta o dalla fine delle etichette di carta, le luci passeranno da accese a spente.

Dimensioni nel diagramma sopra, assicurarsi che la testa di aspirazione sia distante dai pannelli Strip 0,5~1 mm, è possibile allentare le viti per regolare la

In modo da garantire una transizione fluida alla testa di aspirazione della posizione dell'etichetta. (In genere, questa posizione si è regolata bene)

Attenzione!!!

1. Confermare il ripristino della cinghia di pressione e dei dispositivi di bloccaggio, altrimenti l'offerta non sarà accurata.

2. Controlla se il test è eseguito con l'occhio elettrico, altrimenti causerebbe un'etichetta continua.

3. Controllare il sistema di azionamento per il bloccaggio, altrimenti la carta inferiore non verrà tirata.

Set di occhi magici

Contrassegna l'occhio elettrico (qui sono solo a scopo illustrativo e non significa che i clienti abbiano acquistato la configurazione del modello)

A sinistra per la Germania Dr easy logging GS-63 Occhio elettrico, a destra per l'Italia peduncolo SR21-IR Occhio elettrico. Generalmente vengono usati per rilevare le etichette. Ecco i loro metodi di regolazione

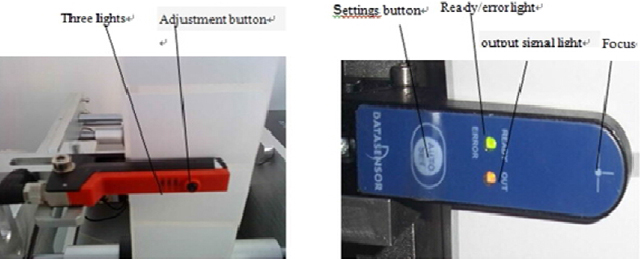

1, Dr easy logging GS-63 Regolazioni dell'occhio elettrico:

Motivazione: identificare gli spazi tra le etichette a seconda dello spessore. (Tramite la luce penetra dove non c'è etichetta e non ci sono etichette da identificare) si applica a un certo spessore di etichette di carta o altre etichette

Istruzioni per la manopola: Luci verdi: luce di alimentazione

Luce gialla: per identificare le spie di stato (la luce gialla è accesa, c'è un segnale in uscita)

Pulsante Regola: regolato per il rilevamento di etichette con impostazioni diverse

Prima di tutto le etichette attraverso l'occhio magico come il seguente diagramma: Se si tirano le etichette, le luci gialle in uno spazio tra le etichette e l'etichetta sono accese, c'è un'etichetta spenta, non è possibile reimpostare, è possibile utilizzare direttamente. Quando la luce gialla è fissa o è spesso confermata dal caso, è necessario reimpostare l'occhio elettrico. Impostare come segue: prima, le etichette mostrate attraverso l'occhio magico della canalina a forma di U, ci sono etichette posizionate occhio elettrico all'interno della fessura, premere e tenere premuto il pulsante di regolazione per 3 secondi, è possibile vedere l'occhio elettrico lampeggiare luci gialle, quindi rilasciare il pulsante, dove non c'è etichetta (solo etichetta la fine della carta) inserita nella fessura dell'occhio magico, premere e tenere premuto il pulsante di regolazione per 8 secondi, quindi rilasciare il pulsante a questo punto, l'installazione è completa. Etichetta occhi elettrici tirano in un serbatoio, è possibile vedere che ci sono etichette luci gialle spente, uffici gap in etichetta con l'etichetta, le luci gialle sono accese.

Peduncolo Italia SR21-IR Regolazioni dell'occhio elettrico:

Appartenente all'occhio elettrico Groove, attraverso la quantità di luce penetrante la forza di discriminazione non ha etichette, applica materiale cartaceo e materiale etichetta alla fine di un'etichetta diversa.

Principio di rilevamento: il sensore elettrico Groove emette fasci di luce laterali, per ricevere sull'altro lato, quando le etichette intermedie ricevono la quantità di luce che cambia, impostando le soglie, non ci sono etichette da identificare.

Metodo di impostazione

1) Quando "pronto" Quando le luci, l'occhio elettrico mette a fuoco l'etichetta al centro, tirare le etichette avanti e indietro, come le modifiche al segnale di uscita, l'occhio elettrico è in condizioni di lavoro, può essere utilizzato direttamente.

2) Premere brevemente il pulsante di configurazione automatica, le spie verde e gialla, il segnale elettrico cattura l'attenzione, le etichette non sono rimovibili in questo momento, finché la luce verde non lampeggia rapidamente.

3) Quando la luce verde lampeggia, il supporto si trova nella seconda posizione di messa a fuoco dell'occhio magico.

4) Premere brevemente "AUTO SET". La luce verde è spenta. L'occhio elettrico cattura il secondo tipo di segnali multimediali, etichette non rimovibili in questo momento fino a quando la luce verde rimane accesa.

5) Spostare le etichette, in due decomposizioni dei media locali, il segnale di uscita è acceso, l'occhio magico è impostato.

6) "READY" Occhio magico e solido per usare un oggetto con cui è possibile scambiare due supporti.

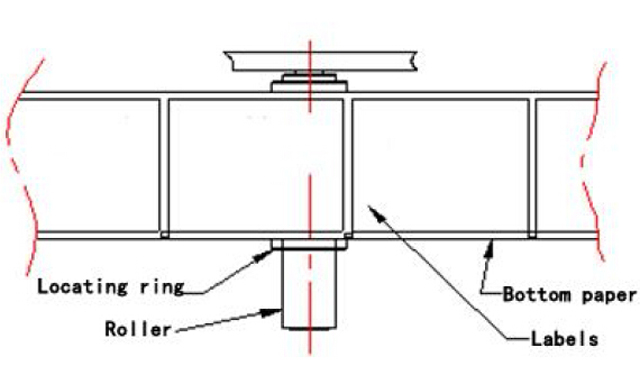

Regola la posizione dell'etichetta

1. Primo contenitore nella figura "C", e poi provare ad attaccare, posizioni di postazione di osservazione e superare la regolazione "A" e "B" Attività del blocco ufficio, sintonizzato sulla posizione appropriata.

2. Dopo aver regolato il sedile in modo appropriato, è necessario fissare le viti del sedile per evitare che si allentino.

3. D Occhio elettrico di prova incorporato, utilizzato per testare i prodotti gratuitamente. Attraverso la scatola torna sul pedale / Stato di avvio dell'oggetto misurato per regolare la macchina etichettatrice.

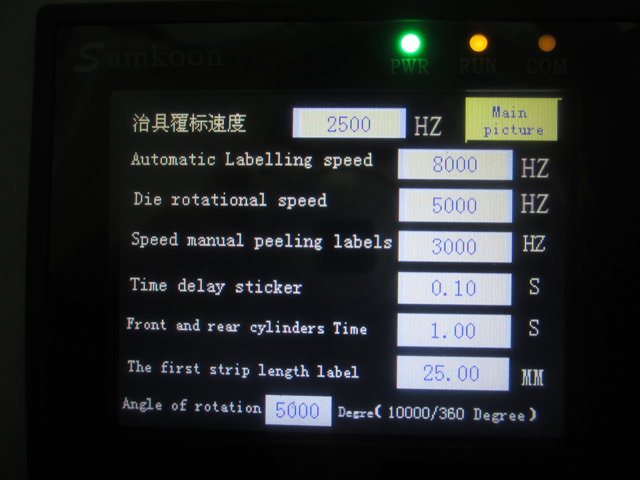

Funzionamento manuale

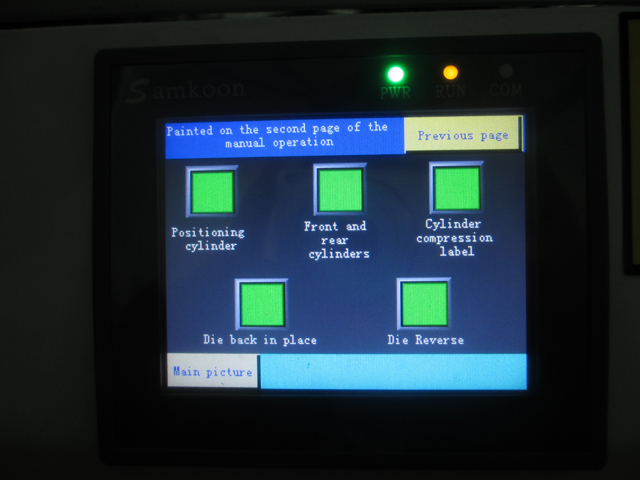

1. Innanzitutto, nel manuale si desidera specificare "Commutazione manuale/automatica", quindi combinarla con "Commutazione" per utilizzarla.

2. Operazione manuale utilizzata per l'uso durante il debug, per etichette corrette

Azioni automatizzate

1. Innanzitutto, si desidera che l'interruttore "Manuale/Automatico" sia nello stato automatico e poi combinato con gli "interruttori a pedale".

2. Azioni automatiche utilizzate durante il debug, comprese quelle contrassegnate ed etichettate.

Misurazione delle regolazioni dell'occhio elettrico:

1. Il sensore ottico della serie FX-301 è collegato correttamente:

L'occhio magico deve garantire che sia possibile utilizzare la corretta installazione della misurazione, metodo di connessione per collegare come mostrato nella figura seguente, "in" linea nera continua "out" anche la linea argentata.

2. Principio di rilevamento dell'occhio elettrico:

Occhi elettrici in base alla quantità di riflessione della luce per discernere gli oggetti. L'occhio elettrico emette oggetti luminosi, l'oggetto rifletterà una certa quantità di luce indietro agli occhi, quando un oggetto riflette la quantità di luce che raggiunge il valore impostato, il segnale dell'occhio elettrico cambia, segnala al sistema di controllo.

3. Stato dell'interruttore:

Il pulsante "Mode/cancel", la luce verde nelle posizioni "run", "teach", "ADJ", "L/D", "TIMER", "PRO" commutano tra diversi documenti, indicando i diversi stati di funzionamento.

• "Run" rappresenta la corsa dello Stato;
• Stato di insegnamento "Insegna";
• "ADJ" per regolare lo stato;
• "L/D" per lo stato del segnale di sollevamento;
• Pulsante "PUSH" verso il basso per confermare, commutatore sinistra-destra per la funzione di regolazione fine.

4. Set occhi magici:

4.1 Nel presupposto che non ci siano prodotti sulla postazione di lavoro, aprire l'amplificatore fotoelettrico con coperchio trasparente, premere il tasto "mode/cancel", trasferito al documento "teach", la casella digitale visualizza un valore, questo valore sarà un segnale vuoto, stabilità numerica, in base a "PUSH" per confermare.

4.2 Quindi posizionare il prodotto sulla stazione di etichettatura, chiudere la posizione sinistra, osservando le posizioni, regolando la posizione della barra di posizione per raggiungere la posizione dell'etichetta sul prodotto.

4.3 Posizione etichetta quando regolata. È possibile vedere la casella digitale che visualizza un valore numerico, questo valore è quando un prodotto rileva segnali, come "1900", stabilizzato, fare clic su "PUSH" per confermare. Al termine, la casella di visualizzazione digitale mostra suggerimenti BUONI. (È possibile premere "mode/cancel" per tornare a "run" può essere in esecuzione)

4.4 Trasferito al documento "ADJ", visualizza la casella di visualizzazione numerica = segnale vuoto (battito cardiaco - segnale vuoto)/2, i valori predefiniti del sistema per la soglia, il valore del segnale è maggiore del valore critico, è predefinito sull'oggetto, è inferiore al valore critico, il valore predefinito è nessun oggetto. Segnale di feedback al PLC, emettere le direttive appropriate. Le soglie possono essere regolate tramite il commutatore sinistro-destro "PUSH" i tasti sinistro e destro, aumentare o diminuire il valore, modificare la soglia. (In genere non richiede regolazione) quindi premere "PUSH" per confermare.

4.5 Tasto "Mode/Cancel" per tornare allo stato di esecuzione. (Una volta completata l'installazione, per qualsiasi ritorno allo stato di esecuzione)

4.6 Chiudere il coperchio trasparente e fissare un'estremità.

4.7 Quando il prodotto viene posizionato nella stazione di etichettatura, viene rilevato il segnale di misurazione tramite l'elettrofotogramma, il PLC invia un feedback e il PLC emette una direttiva, l'etichettatrice inizia a lavorare sulle parti correlate.

I componenti di controllo elettronico

Sistema di controllo

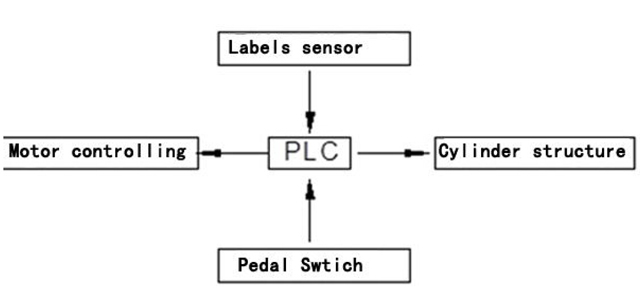

Principio: la macchina etichettatrice si basa su PLC, che riceve segnali e controlla il sistema. Come mostrato nella figura sopra, quando si preme il "pedale", il pedale avvia il segnale da inviare al PLC, che lo elabora in base al programma impostato, quindi avvia il "sistema di controllo motore" per realizzare il processo di stripping e alimentazione dell'etichetta. Allo stesso tempo, il "sensore di posizione dell'etichetta" (chiamato anche occhio elettrico di misurazione dell'etichetta) presterà sempre attenzione alla distanza percorsa dall'etichetta. Quando immette una distanza per l'aggiornamento dell'etichetta, il "sensore di posizione dell'etichetta" invierà immediatamente un segnale al PLC. Allo stesso modo, il PLC lo elaborerà in base al programma impostato e il "sistema di controllo motore" invierà un segnale di arresto e avvierà la macchina di aspirazione delle etichette e il sistema di etichettatura per completare lo stripping e l'incollaggio dell'etichetta.

Difetti comuni ed esclusi

Posizione di etichettatura instabile

1. Le attrezzature a pressione potrebbero non essere ben serrate, risultando quindi allentate e non precise nel test dell'occhio elettrico.

2. Il corpo di trazione scivola o non è ben stretto, con conseguente distacco della carta inferiore.

3. Forma o posizionamento per l'adesione.

Porta via

1. Dispositivi di cintura di pressione troppo stretti, che causano una marcata riduzione della pressione.

2. Nel funzionamento automatico è contrassegnato con senza deviazione rettifica e rettifica un ritorno a.

La qualità dell'etichettatura non è buona, ci sono bolle o pieghe

1. L'etichetta potrebbe essere troppo sottile, la legge sull'adesione non si applica alle etichette trasparenti morbide e sottili

L'attrezzatura non ha alcuna reazione

1. Verificare che le linee elettriche non presentino problemi.

2. Confermare che la presa di trasmissione accanto ai fusibili è intatta, ad esempio bruciata, sostituire la

3. Può allentare il cablaggio interno, ripararlo da professionisti

Etichetta di carta alla fine della frattura regolare

1. Dispositivi di cintura di pressione troppo stretti, che causano una marcata riduzione della pressione.

2. Può etichettare la fine di carta di scarsa qualità o in profondità nei denti

Guasto o malfunzionamento della testina di aspirazione, si verifica un comportamento non conforme alle istruzioni

1. Il foro della testa di aspirazione è ostruito, causando un'aspirazione insufficiente (garanzia di pressione in 0,7 MPa sopra)

2. La direzione di soffiaggio del tubo di soffiaggio è errata, può essere regolata spostando e ruotando la direzione

3. Dove non ci sono etichette di copertura, con un sigillo adesivo trasparente, ridurre la perdita di aspirazione

Etichette continue

L'occhio elettrico non è impostato bene, reimpostare l'occhio elettrico

Raccolta di materiali carta riciclata alla fine sfusa

Invecchiamento tipico della cinghia di trasmissione: sostituire la cinghia con una nuova.

Creazione di etichette

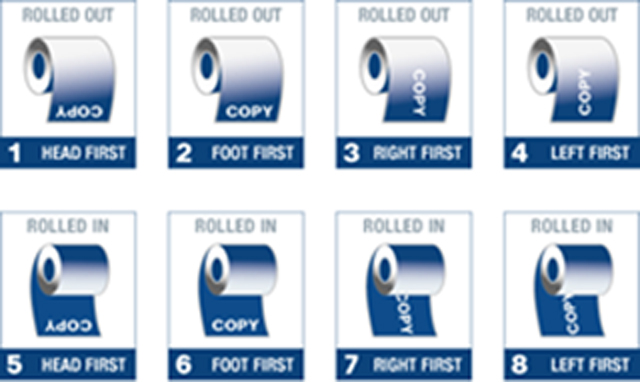

1. Quando si producono le etichette, notare la direzione attorno alla boa.

2. Assicurarsi che l'occhio magico non rilevi fori o perforazioni di carta durante la notte, altrimenti l'occhio magico non viene riconosciuto e vengono prodotte etichette duplicate.

3. Assicurarsi che l'etichetta e la carta inferiore si aprano in modo uniforme.

Manutenzione ordinaria

1. In normali condizioni d'uso, l'attrezzatura può essere controllata regolarmente.

2. Attrezzature per il controllo della polvere e il trattamento antiruggine su base regolare.

3. Non utilizzare per un lungo periodo, scollegare l'alimentazione desiderata ed effettuare i lavori di manutenzione.

Allegato

Questa etichettatura include gli accessori standard: istruzioni per l'uso, chiavi esagonali, cacciavite per la regolazione dell'occhiello elettrico.

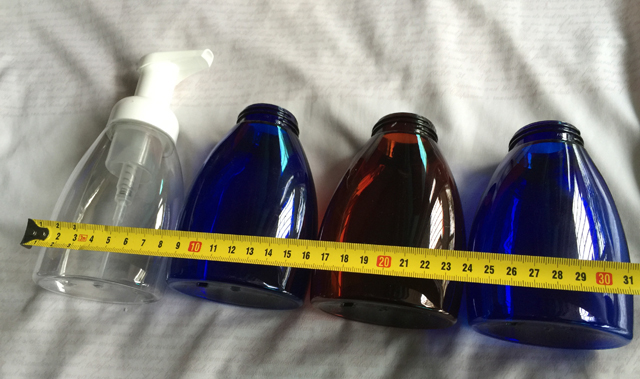

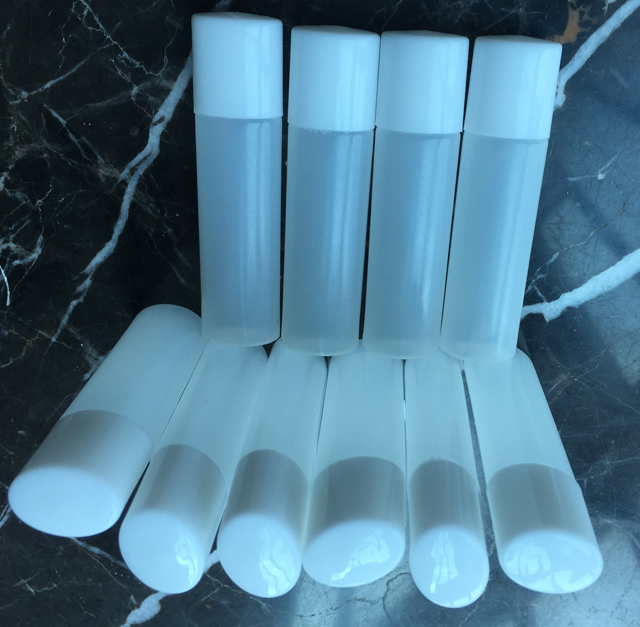

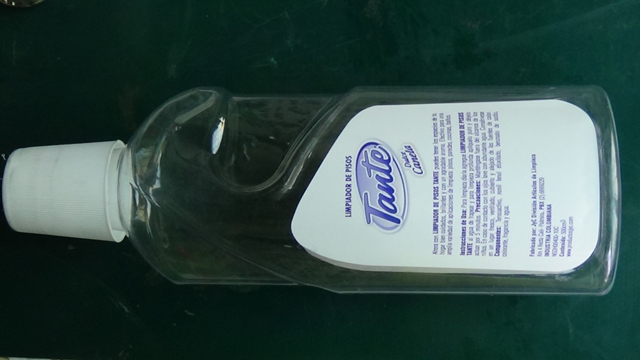

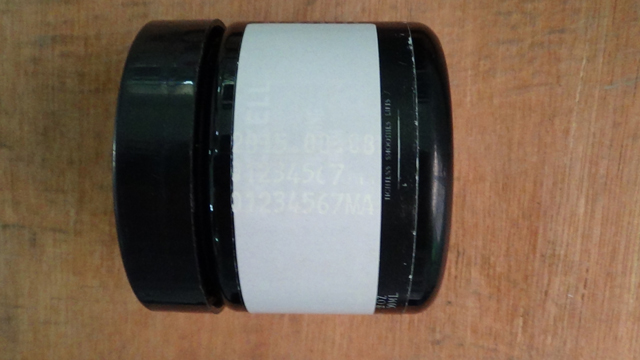

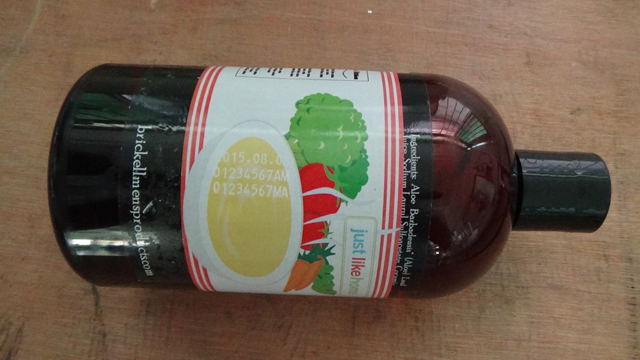

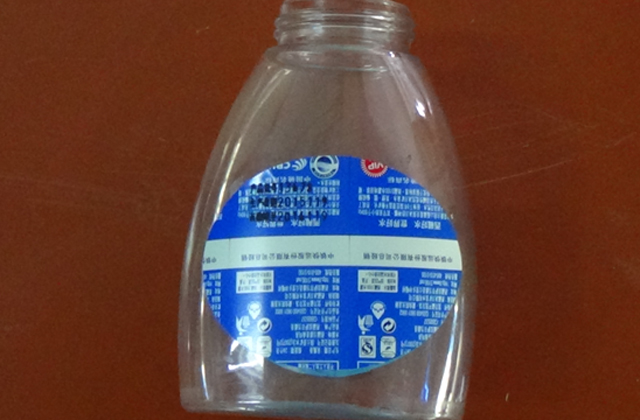

Campioni di etichettatura per diverse forme di bottiglie:
