Pompa peristaltica per riempimento e tappatura di dosaggio di liquidi per olio essenziale
  • Modello: VK-MFC
  • Volume di riempimento: da 1 ml a 150 ml
  • Ugello di riempimento: 2 set
  • Peso: circa 550 kg
  • Alimentazione: 220V 50Hz
  • Consumo energetico: 1,75 kW
  • Pressione dell'aria: 4-7 kgf/cm2
  • Capacità: circa 20~30 pezzi/min
  • Dimensioni complessive: 3500mm*3000mm*1700mm
Guarda il video

La buona macchina riempitrice è quella che massimizza la produzione e semplifica i cambi. VKPAK ha sviluppato macchinari per il dosaggio di piccole bottiglie come il riempimento di collirio, olio essenziale, E-liquid e altri materiali fluidi di uso quotidiano.

Come progettare una linea di riempimento con le relative macchine dipende dai punti 5 indicati di seguito:

1. Il prodotto è il re

Quando si sceglie una macchina riempitrice specifica, un buon punto di partenza è conoscere le caratteristiche esatte del prodotto liquido. È un liquido a flusso libero? Questo potrebbe funzionare meglio con una macchina riempitrice a flusso temporizzato in cui lo stesso volume di prodotto viene erogato a ogni ciclo. E se il prodotto è più viscoso? In tal caso, una riempitrice di liquidi a spostamento positivo potrebbe essere la soluzione giusta.

2. Versatilità del prodotto e del contenitore

A causa dell'ampia varietà di prodotti confezionati negli impianti, sempre più trasformatori sono alla ricerca di riempitori in grado di gestire più concetti. I fornitori di apparecchiature lo capiscono, ma potrebbero non essere ancora in grado di fornire una panacea.

I clienti richiedono che le nuove apparecchiature di riempimento siano più versatili e possano gestire un'ampia gamma di prodotti diversi. Inoltre, gli ugelli di riempimento sono progettati per applicazioni specifiche e possono essere facilmente sostituiti.

3. Precisione ed efficienza

Riempire correttamente i contenitori è uno degli elementi chiave per garantire la qualità del prodotto e il controllo del giveaway. Le bottiglie riempite in modo insufficiente, nella migliore delle ipotesi, possono causare reclami da parte dei consumatori e, nella peggiore, possono portare un'azienda in tribunale. Tuttavia, il riempimento eccessivo può essere costoso e dispendioso. Ciò significa che un riempitore deve essere preciso e mantenere costantemente tale precisione nel corso degli anni.

4. Riduzione al minimo del tempo di cambio grazie al design igienico

Con molti processori che aumentano la varietà di prodotti da riempire, ridurre al minimo i tempi di pulizia e di cambio continua a essere un obiettivo importante. I riempitori con capacità automatiche di pulizia in loco (CIP) sono stati a lungo identificati come un modo per accelerare il processo di pulizia.

5. Interazione con l'operatore

Anche se le macchine riempitrici stanno orientandosi verso una maggiore automazione, le attrezzature devono essere facili da usare per gli operatori. Si sta prestando maggiore attenzione alla progettazione di interfacce uomo-macchina (HMI) intuitive con pannelli più facili da usare e leggere.

Tenendo conto dei 5 punti per progettare una macchina, la nostra VK-MFC è particolarmente adatta al riempimento di oli essenziali.

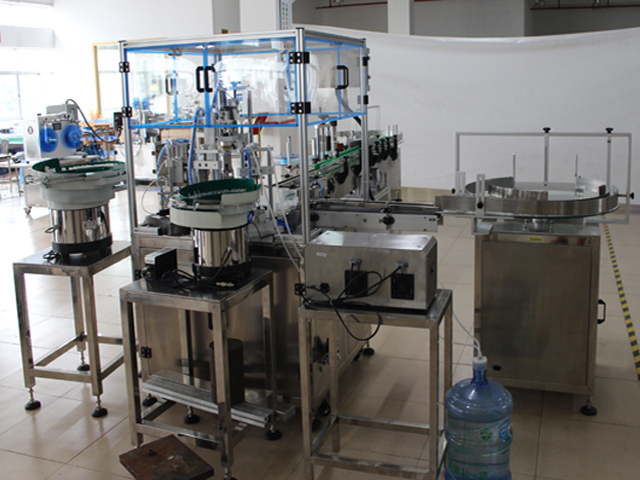

immagini reali di riempimento tappatura etichettatura.jpg

Disegno

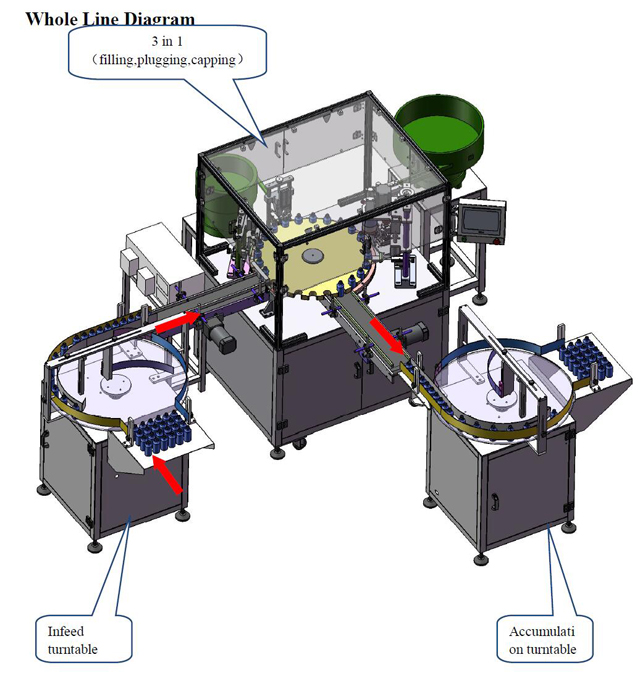

Schema completo per il riempitivo di oli essenziali

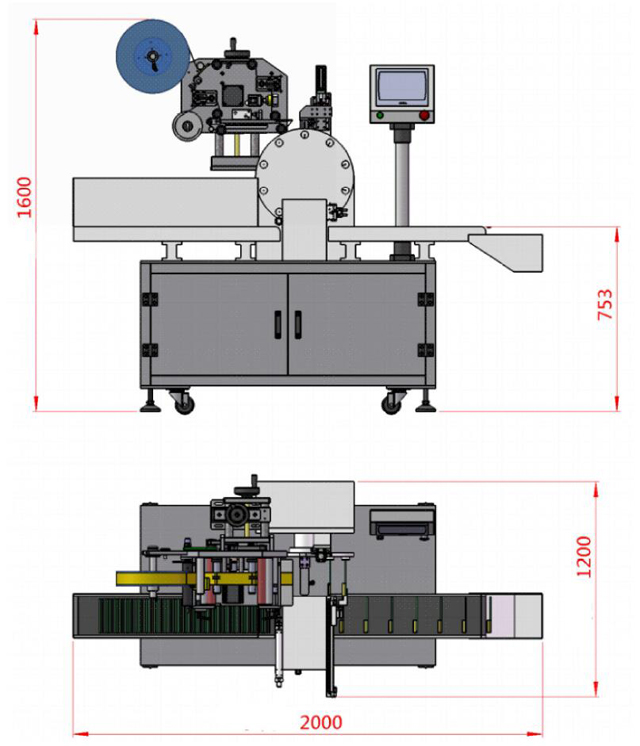

Etichettatrice per bottiglie di olio essenziale.jpg

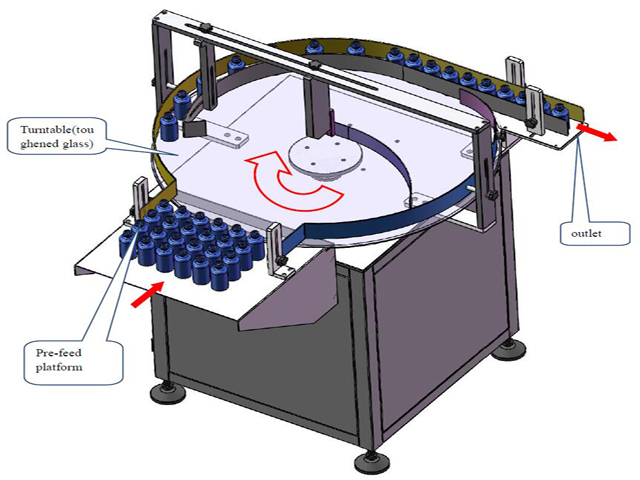

bottiglie di alimentazione.jpg

Metodo di riempimento della pompa peristaltica per evitare la contaminazione incrociata dei materiali:

Gli oli essenziali e gli estratti sono prodotti di alto valore e bassa viscosità, solitamente venduti in piccole fiale di vetro. La macchina riempitrice a pompa peristaltica è ideale per questi prodotti grazie alla precisione delle piccole dimensioni di riempimento, alla facilità di pulizia e perché non può esserci contaminazione incrociata di prodotti diversi eseguiti sulla stessa macchina riempitrice.

La contaminazione incrociata viene evitata perché l'unica cosa che tocca il liquido è il tubo peristaltico stesso, composto da silicone o altri materiali polimerici speciali inerti. Questo tubo è poco costoso e può essere facilmente pulito, dedicato a un liquido particolare o semplicemente gettato via dopo l'uso. La dimensione del tubo scelto in questa macchina dipende dalla dimensione di riempimento e dalla precisione richiesta. Più piccolo è il diametro del tubo utilizzato, maggiore è la precisione ma più lenta è la velocità di riempimento. Questo spiega perché questa macchina è meglio utilizzata su piccoli riempimenti in cui è richiesta un'elevata precisione. Le grandi dimensioni di riempimento superiori a 1 litro in genere non vengono riempite su questo tipo di macchina perché il tempo del ciclo di riempimento può essere lungo. Ma per una dimensione di riempimento tipica da 5 a 10 ml, questa è ancora una volta la macchina ideale. La macchina di riempimento peristaltica domina questo settore perché c'è poco o nessuno spreco di un prodotto costoso.

Da leggere prima del primo utilizzo

1: Prima di collegare la macchina, assicurarsi che l'interruttore di alimentazione sia in posizione 【chiuso】, quindi seguire le istruzioni.

2: Se la macchina non viene utilizzata per un lungo periodo, pulirla con un panno asciutto; non utilizzare detergenti corrosivi.

3: È severamente vietato spruzzare liquidi nella scatola elettrica della macchina, per evitare la corrosione dei componenti elettrici interni e il conseguente cortocircuito.

4: In base all'elenco di imballaggio dell'attrezzatura, verificare che l'attrezzatura, il modello del materiale, le specifiche e la quantità soddisfino i requisiti di progettazione e gli standard del prodotto e dispongano del certificato di qualificazione del prodotto.

5: Verificare che l'aspetto dell'attrezzatura non presenti deformazioni, danni o corrosione, che la rotazione degli alberi rotanti sia flessibile e senza ristagni.

6: Questa macchina è monofase CA 110 V, la spina di alimentazione è una spina piatta 2, che deve essere inserita nella presa di corrente con il filo di terra.

Parametri tecnici

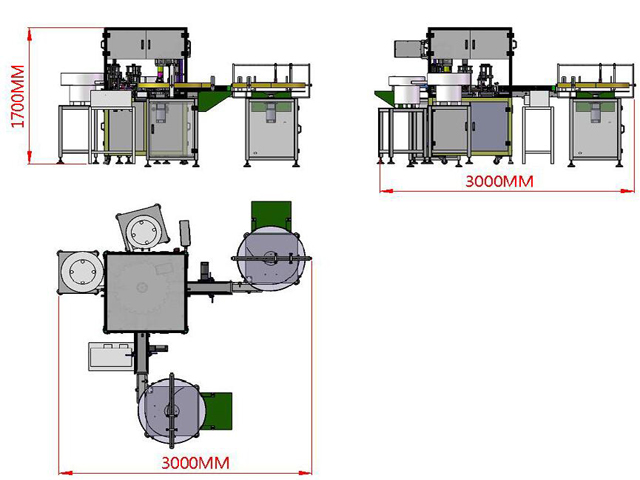

Riempimento tappatura etichettatura bottiglie olio.jpg

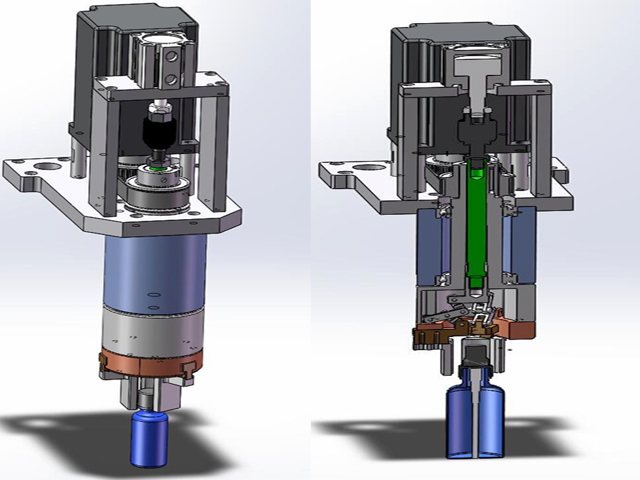

Nuove teste di tappatura.jpg

  • Modello: VK-MFC
  • Volume di riempimento: da 1 ml a 150 ml
  • Ugello di riempimento: 2 set
  • Peso: circa 550 kg
  • Alimentazione: 220V 50Hz
  • Consumo energetico: 1,75 kW
  • Pressione dell'aria: 4-7 kgf/cm2
  • Capacità: circa 20~30 pezzi/min
  • Dimensioni complessive: 3500mm*3000mm*1700mm

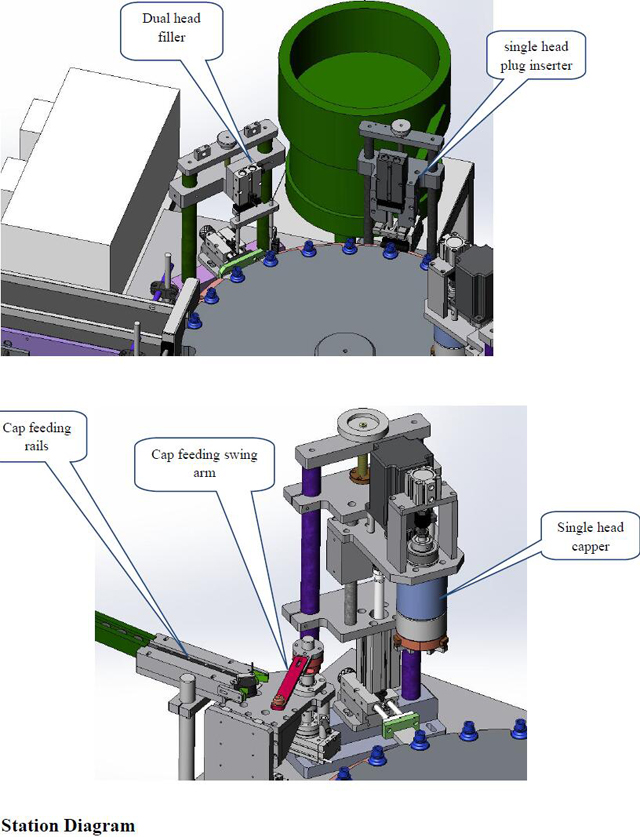

schema della stazione per il riempitore

Configurazioni

LineaComponentiMarca o specificaQuantità
1PLCMitsubishi / Panasonic1
2Schermo tattileVista del vino1
3Divisore70DF1
4Motore trifase con freno200W1
5Motore di velocità del trasportatore90W2
6CilindroSMC-Aria11
7Capping 86 motore passo-passoMARITIME1
8Motori giradischi120W2
9Pompa peristaltica a doppia testa1
10Inserire la ciotola vibrante1
11Variatore di frequenzaENCOM
12SensoriCHIAVEN
13Armadio macchina con SS304, i componenti strutturali adottano alluminio ossidato, barre cromate e SS304

Precauzioni prima di azionare la macchina riempitrice:

  1. La macchina adotta una corrente alternata monofase 1100V. Controllare che il cablaggio sia corretto prima dell'avvio.
  2. Controllare che la fonte d'aria sia normale.
  3. Controllare se ci sono corpi estranei sulla macchina e sullo stampo. In caso affermativo, eliminarli tempestivamente.
  4. Controllare che l'ingresso dell'acqua della pompa peristaltica sia completamente immerso nell'acqua.
  5. Prima dell'avvio automatico, verificare che l'ago sia allineato con il collo della bottiglia e che sia in grado di premere il tappo.

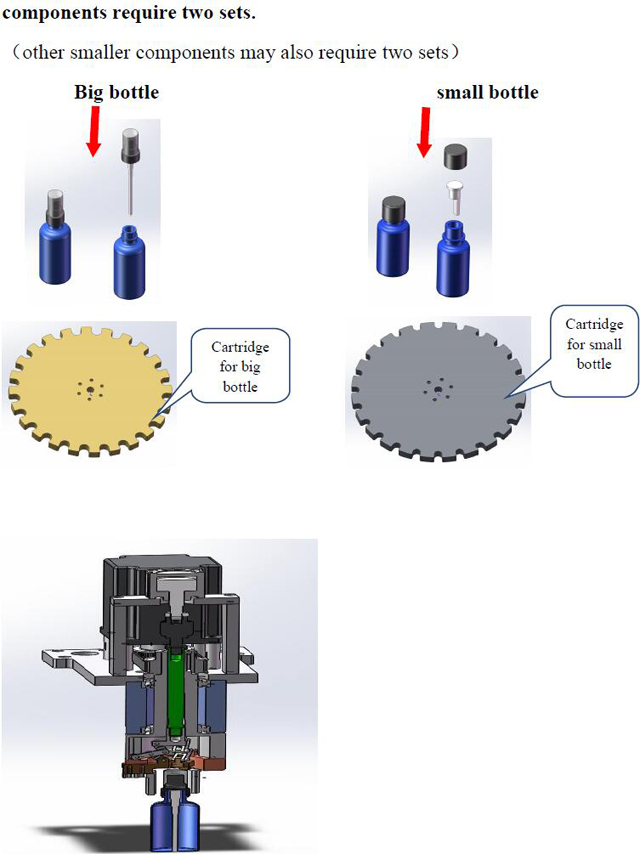

teste di tappatura per tappatrice riempitrice

Campioni

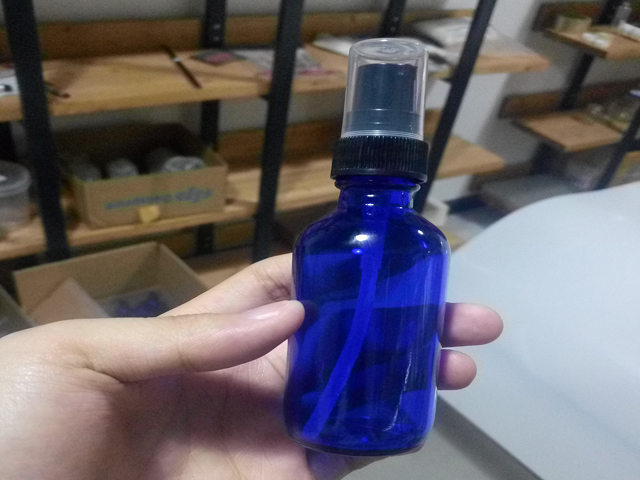

Bottiglie di olio essenziale.jpg

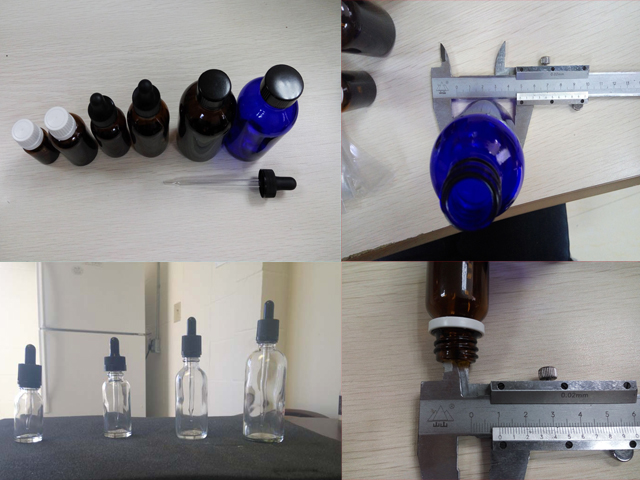

bottiglie E liquido (1).jpg

Cassa in legno per linea di riempimento.jpg
