Macchina per il riempimento e la sigillatura di tubi a doppia camera per crema cosmetica e lozione
  • Modello: VK-TFS-009UDC
  • Diametro di tenuta: 5-50 mm
  • Potenza di uscita: 2,8 kW
  • Tensione: AC220V/monofase 50/60HZ
  • Peso della macchina: 390 kg
  • Dopo l'imballaggio: 420 kg
  • Dimensioni della macchina: 1200*1540*1700mm
  • Intervallo di riempimento: A: 6-60 ml, B: 10-120 ml, C: 25-250 ml, D: 250-500 ml (disponibile su richiesta del cliente)
  • Stile di controllo: controllo PLC
  • Regolazione dell'ora: regolazione elettronica
  • Imballaggio: Imballaggio in cassa di compensato
Guarda il video

Processo di lavorazione della macchina:

Caricamento automatico del tubo → Orientamento automatico del tubo → Riempimento automatico → Sigillatura automatica → Stampa automatica della data → Rifilatura automatica → Espulsione automatica del tubo;

Caratteristiche

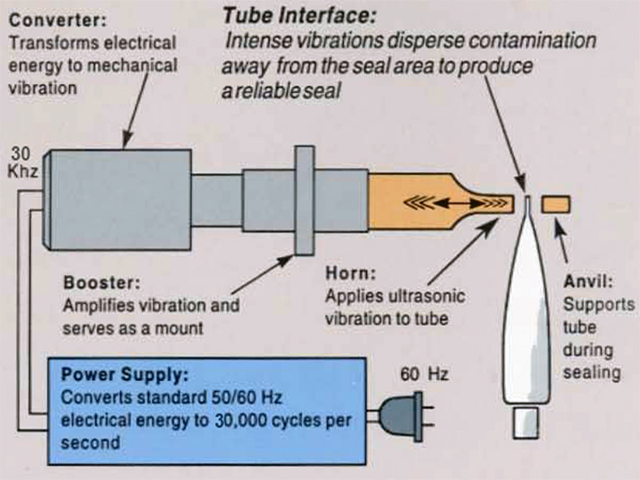

immagini laterali per tubi riempimento sigillatura.jpg

Facile da usare e manutenere.

Posizionamento automatico, riempimento, saldatura, taglio e rifinitura, stampa del codice in un'unica operazione.

Corpo macchina in acciaio inossidabile, aspetto robusto e bello,

Lo stampo di sigillatura può essere personalizzato in base alle esigenze del cliente. Può sigillare tubi di diverse dimensioni.

Fonte di alimentazione pneumatica per macchina sigillatrice a ultrasuoni, funzionamento costante, non facile da danneggiare, i clienti possono stare tranquilli.

La frequenza ultrasonica può soddisfare gli standard internazionali, non è dannosa per l'uomo o per l'ambiente

Può funzionare in tempo, non è necessario attendere il momento del riscaldamento.

Parametro di base

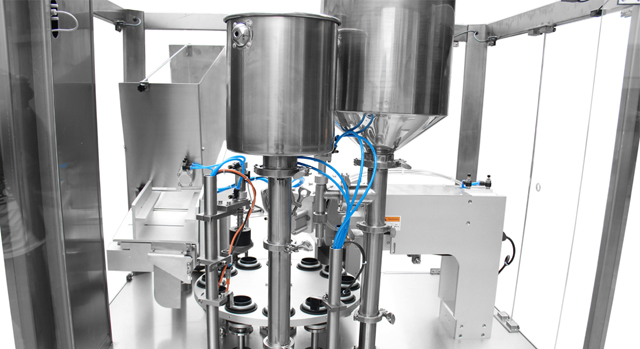

macchina riempitrice di tubi (5).jpg

ModelloCodice articolo VK-TFS-009UDC
Diametro di tenuta5-50mm
Potenza di uscita2,8 kW
VoltaggioAC220V/monofase 50/60HZ
Peso della macchina390 kg
Dopo l'imballaggio420 kg
Dimensioni della macchina1200*1540*1700mm
Gamma di riempimentoA:6-60ml, B:10-120ml,C:25-250ml,D:250-500ml (disponibile su richiesta del cliente)
Stile di controlloControllo PLC
Regolazione del temporegolazione elettronica
ConfezioneImballaggio in cassa di compensato

Dettagli

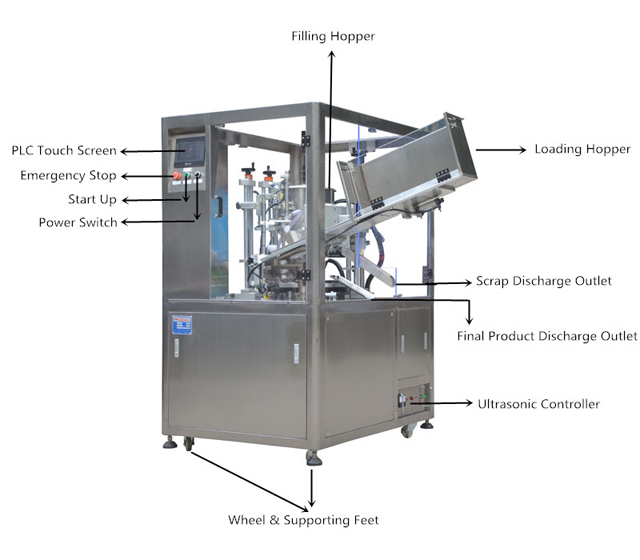

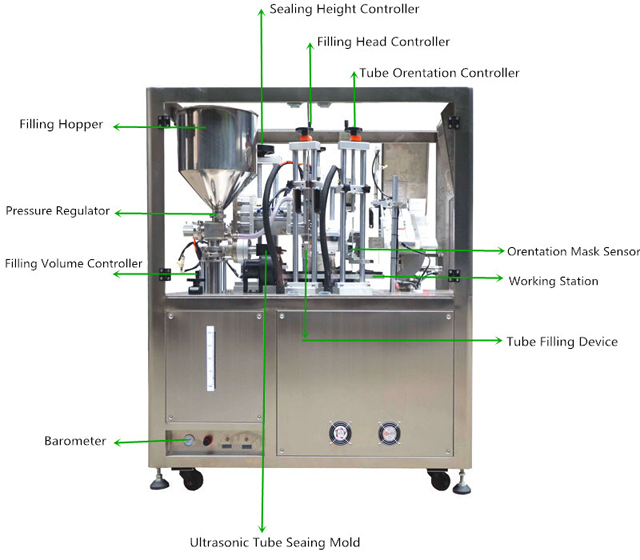

Disegno-1_per tubi ad ultrasuoni riempimento sigillatura MC (2).jpg

Disegno-1_per tubi ad ultrasuoni riempimento sigillatura MC (1).jpg

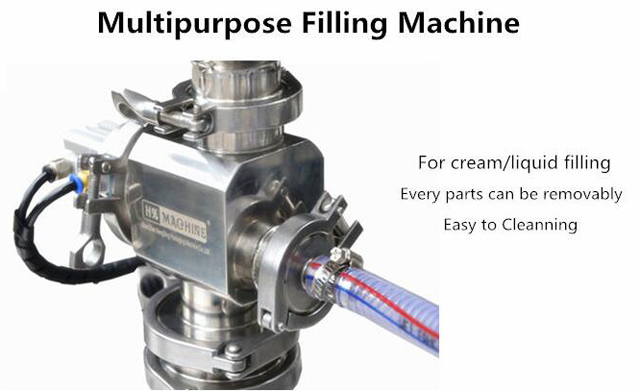

Il sistema di riempimento è multiuso per riempire materiali da bassa viscosità come l'acqua a viscosità più elevata come il miele

Macchina riempitrice multiuso.jpg

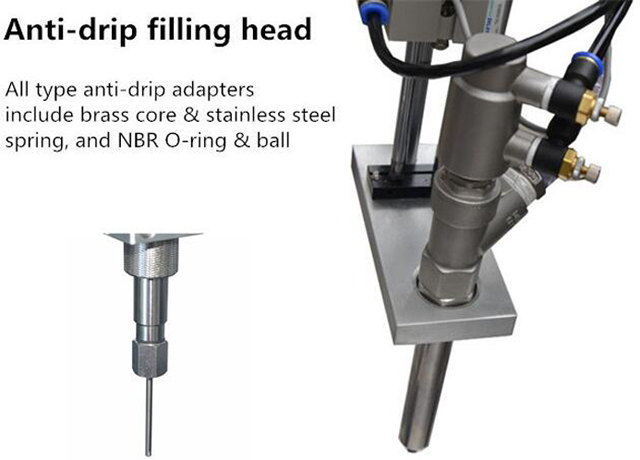

L'ugello di riempimento funziona come antigoccia; tutti gli adattatori degli ugelli di riempimento includono un nucleo in ottone e una molla in acciaio inossidabile e un O-ring e una sfera in NBR

ugelli di riempimento antigoccia.jpg

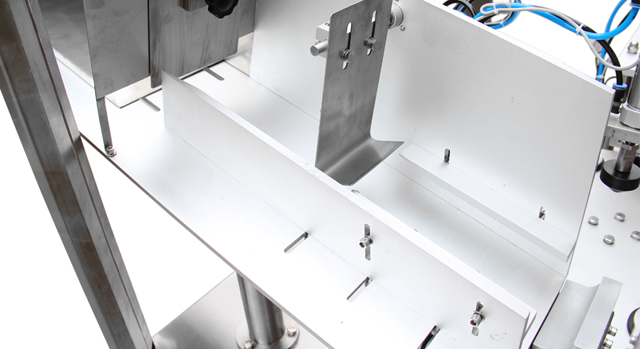

Sensore attivato ad ultrasuoni per il rilevamento dei tubi prima del taglio e della sigillatura ad ultrasuoni:

sensore ultrasonico.jpg

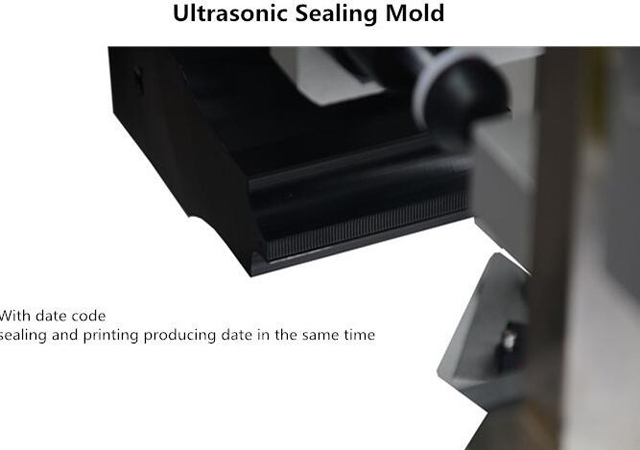

Sigillatura ad ultrasuoni nold

taglierina per stampo di tenuta.jpg

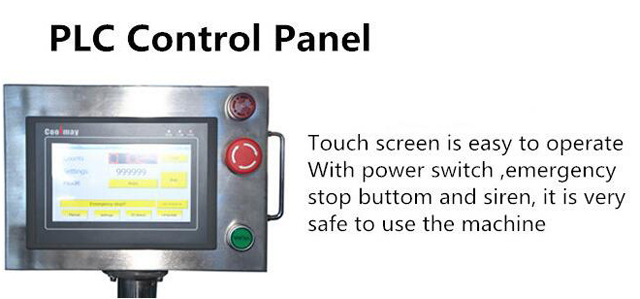

Il pannello di controllo PLC è facile da usare con interruttore di alimentazione, pulsante di arresto di emergenza e sirena; arresto improvviso per uso di emergenza;

Pannello PLC.jpg

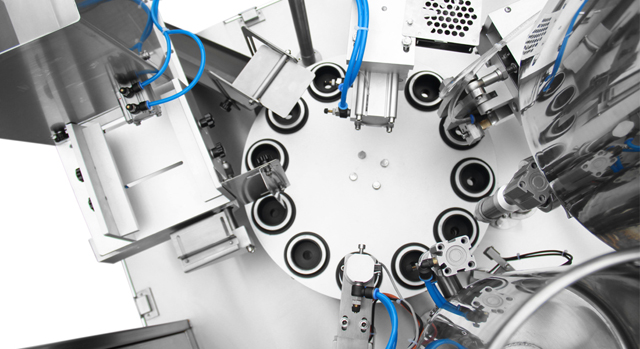

Il disco è composto da 10 supporti per tubi appositamente progettati con anello di gomma e stampo in PP; diversi diametri di tubi richiedono diversi set di supporti per tubi;

Pannello PLC.jpg

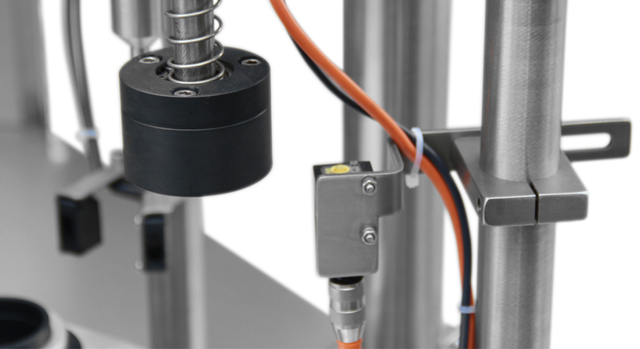

Il sistema di alimentazione dei tubi distribuisce i tubi in modo automatico;

Colpo di alimentazione.jpg

Configurazione e lista dei pezzi di ricambio

Componenti
Sensore oculareMATSUSHITAGiappone
Trasduttore ultrasonicoAmericaCina
ControlloOmronGiappone
PLCDeltaTaiwan
MotoreNamwanCina
Motore principaleTesta di ingranaggioTaiwan
CilindroAriaTacTaiwan
SelenoideGiaurlingoCina
StaffettaOmronGiappone
Interruttore induttivoAriaTacTaiwan
Modello :Pezzi di ricambioImmagine
1Scheda di potenza ad ultrasuoniScheda di potenza ad ultrasuoni
2Occhi elettriciOcchi elettrici
3Trasduttore ultrasonicoTrasduttore ultrasonico

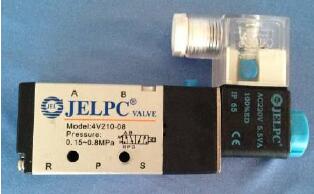

4Valvola elettromagneticaValvola elettromagnetica

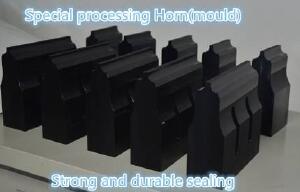

5Stampo superioreStampo superiore

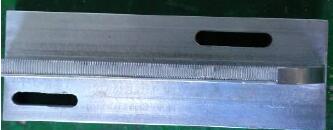

6Stampo verso il bassoStampo verso il basso
7Porta tuboPorta tubo
8Motore/SegregatoreMotore/Segregatore
9StaffettaStaffetta
10Cilindro ACQ50*20-SBCilindro
11Cilindro MA20*100-S-CACilindro MA20*100-S-CA
12CilindroCilindro

Campioni

campioni di tubi per ripieno di crema.jpg

Imballaggio in cassa di legno

imballaggio in cassa di legno per riempimento e sigillatura di tubi.jpg

Garanzia: Per tutte le macchine, si dichiara 1 anno di garanzia. (Sono esclusi dalla garanzia i problemi dovuti a incidenti, uso improprio, applicazione errata, danni da stoccaggio, negligenza o modifiche all'attrezzatura o ai suoi componenti. Anche i pezzi di ricambio facilmente rotti non sono inclusi nella garanzia)

Installazione: Dopo che la macchina arriva in fabbrica, se necessario, il nostro tecnico andrà a casa tua per installare e testare la macchina e anche per formare il tuo lavoratore all'uso della macchina (l'orario del treno dipende dal tuo lavoratore). Le spese (biglietto aereo, cibo, hotel, spese di viaggio nel tuo paese) dovrebbero essere a tuo carico e devi pagare al tecnico 150 usd al giorno. Puoi anche andare nella nostra fabbrica per fare la formazione.

Dopo il servizio: Se riscontri un problema con la macchina, il nostro tecnico verrà a casa tua per ripararla il prima possibile. Il costo dovrebbe essere sul tuo conto (come sopra).
