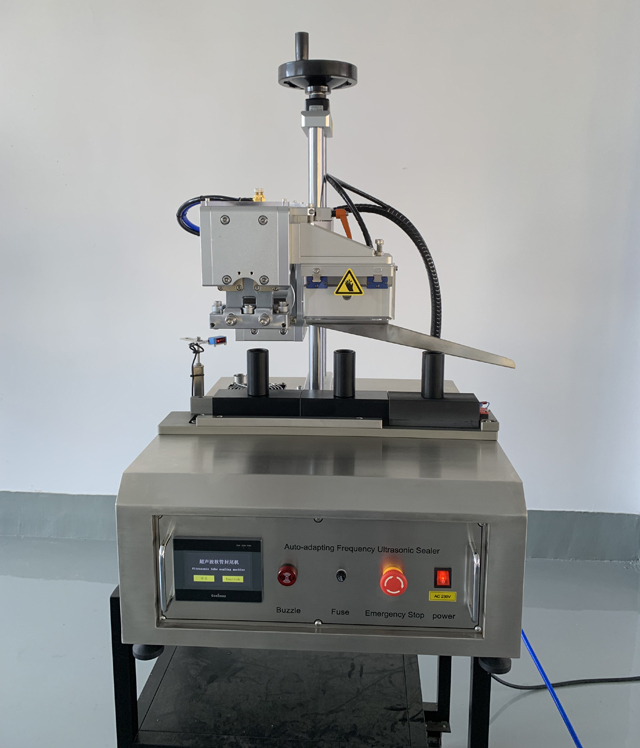

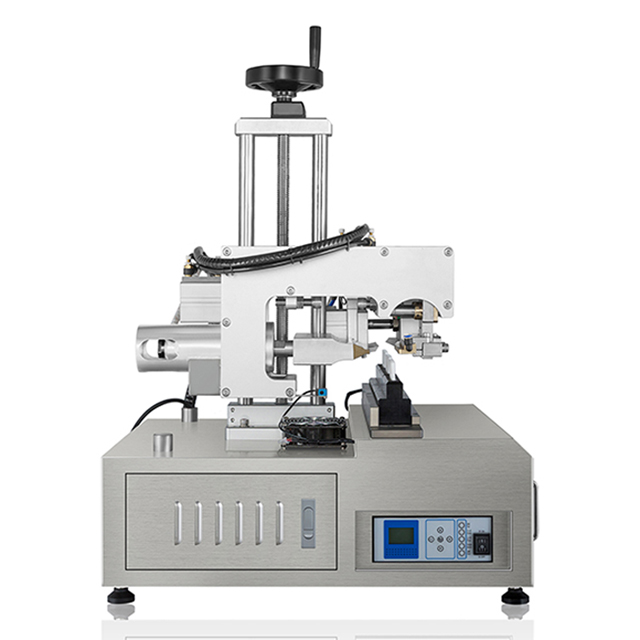

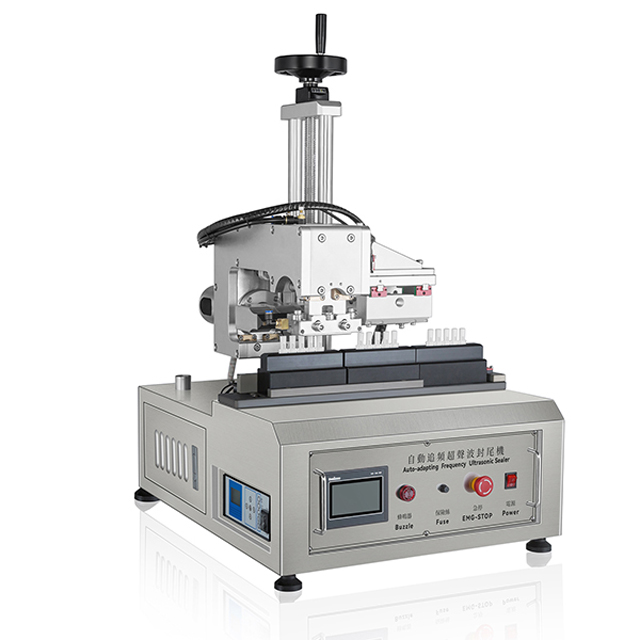

Macchina sigillatrice ad ultrasuoni semiautomatica per tubi a strisce di tipo lineare

• Modello: VK-UTS-003
• Frequenza: 15Khz
• Potenza: 2600W
• Alimentazione: AC220V
• Diametro di tenuta: 10-50 mm
• Altezza massima del tubo: 10-200 mm
• Pressione di esercizio: 0,5-06 MPa
• Dimensioni: 560*537*880mm
• Peso netto: 95 kg
• GW con cassa in legno standard per l'esportazione: 115 kg

Guarda il video

La macchina per la sigillatura a ultrasuoni è una macchina per il riempimento e la sigillatura di contenitori di pasta e liquidi di alta qualità e ad alte prestazioni. È necessario posizionare manualmente la macchina per tubi, il rilevamento automatico del colore, il riempimento automatico, la sigillatura automatica, la taglierina automatica, una serie di funzioni di output automatiche completate. La macchina programmabile PLC utilizza un'interfaccia touch avanzata, il tracciamento ottico, il posizionamento automatico, in modo che l'operazione complessiva sia più semplice, perfetta, consenta alle aziende di migliorare l'efficienza produttiva, ridurre l'intensità del lavoro e migliorare il dispositivo di scelta per i gradi di imballaggio.

La sigillatrice semiautomatica per tubetti è l'ultima tecnologia nella sigillatura di tubetti di piccole e medie dimensioni. Combina la sigillatura a ultrasuoni, la stampaggio in batch, la rifilatura e una finitura ondulata di grado cosmetico/farmaceutico. Questa macchina richiede un operatore per caricare i pucks dei tubetti e spostare i tubetti attraverso le stazioni. In grado di gestire fino a 15 unità al minuto, questa macchina funziona perfettamente con una delle nostre riempitrici ed etichettatrici da banco.

Questa macchina è progettata per produrre tubetti perfettamente sigillati che sembrano essere stati realizzati su una macchina completamente automatica molto più grande e costosa. Dotata di tutti i componenti e le funzioni moderne di macchinari automatizzati all'avanguardia, questa piccola sigillatrice portatile per tubetti è tutto ciò di cui ogni PMI ha bisogno e può essere utilizzata da chiunque abbia istruzioni molto basilari.

Realizzata in acciaio inossidabile 316, questa macchina è adatta a qualsiasi applicazione alimentare o farmaceutica. Richiede un piccolo compressore d'aria e una presa di corrente standard da 10 amp, è facilmente collegabile e installabile in qualsiasi luogo di produzione. Questa macchina può sigillare qualsiasi materiale di tubi in plastica e laminato fino a 57 mm di diametro.

È possibile fornire alla macchina speciali dischi reggi-tubetto che mantengono il tubetto perfettamente dritto durante il processo di sigillatura; inoltre, è possibile fornire anche un set di numeri/lettere per stampare in lotti il numero di lotto univoco sui tubetti.

Si prega di leggere le seguenti istruzioni per facilitare l'uso del dispositivo prima di iniziare a comprendere a fondo le caratteristiche delle varie funzioni, procedure e operazioni di utilizzo.

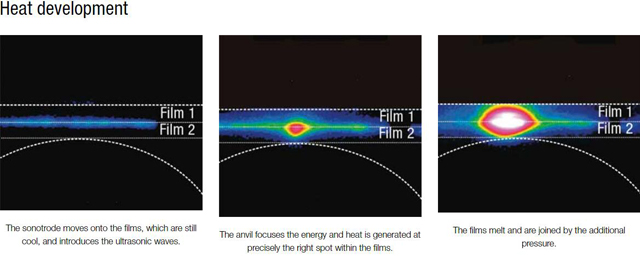

Principi di funzionamento dei tubi di sigillatura ad ultrasuoni:

La sigillatura a ultrasuoni sfrutta i principi dell'energia ultrasonica per unire due materiali. Gli utensili di saldatura (incudine o sonotrodi) concentrano l'energia ultrasonica sul punto in cui deve avvenire la saldatura e viene generato calore di attrito. Il tempo di sigillatura è compreso tra 100 e 200 millisecondi. A differenza della sigillatura a caldo, il calore richiesto nella tecnologia a ultrasuoni viene generato solo all'interno dei materiali da saldare. Gli utensili rimangono freddi e supportano la dissipazione del calore. Anche la resistenza all'hot-tack (resistenza della cucitura direttamente dopo la saldatura senza raffreddamento) è significativamente più elevata rispetto ad altri metodi di saldatura. La velocità, l'affidabilità e la qualità complessiva delle cuciture finite rendono le apparecchiature di sigillatura a ultrasuoni vitali in numerosi settori.

Progettazione congiunta: ecco come funziona

Per una saldatura precisa nelle macchine per la sigillatura di tubi a ultrasuoni, l'energia delle onde ultrasoniche deve essere focalizzata (focalizzazione energetica). Ciò si ottiene tramite la geometria dell'utensile o il design del giunto sul materiale. Nel caso del design del giunto, l'area in cui il materiale deve essere unito ha forme speciali come punte o bordi. Nel caso della geometria dell'utensile, i sonotrodi o l'incudine sono sagomati in modo speciale per focalizzare l'energia.

Siamo certi che sarete completamente soddisfatti della praticità, dell'affidabilità e dell'efficienza economica del dispositivo. Tuttavia, la struttura e il funzionamento dell'apparato in base ai vari usi e caratteristiche per adattare il contenuto del pacchetto è installato, al fine di comprendere meglio i diversi punti specifici, come descritto in questa specifica è la funzione di base.

Prima di spedire il dispositivo, ogni parte del dispositivo è stata sottoposta a test e debug accurati. Tuttavia, se durante la spedizione si verifica un guasto meccanico o se in questa descrizione non è chiaro, contattare il nostro personale di vendita autorizzato.

Precauzioni di sicurezza su come utilizzare la macchina per sigillatura a ultrasuoni:

1. Il funzionamento, la manutenzione e l'installazione dei macchinari devono essere autorizzati dalla tua azienda e da personale formato meccanicamente per eseguire l'operazione. Devi leggere attentamente il manuale e guardare il funzionamento del video prima di utilizzare la macchina.
2. I danni meccanici causati da un uso improprio non possono essere imputabili al produttore e non sono inclusi nel programma di garanzia. Il rischio è a carico esclusivo del proprietario.
3. Devono essere forniti in conformità alle istruzioni di installazione, funzionamento, trasporto e manutenzione del produttore per un corretto utilizzo della macchina.
4. Evitare di utilizzare qualsiasi metodo che possa ridurre la sicurezza dei macchinari utilizzati.
5. Luogo nativo per luogo, dovrebbe evitare la luce solare diretta e l'umidità, la polvere. Perché questa è la causa di incendi e scosse elettriche.
6. Altro uso improprio dei macchinari (ad esempio "utilizzare la macchina secondo le proprie opinioni").
7. Requisiti di progettazione delle macchine, il normale lavoro preparatorio degli stivali, solo un pubblico meccanico nella migliore forma possibile può fare ginnastica.
8. Verificare che la macchina venga utilizzata solo per la produzione di beni di uso generale (escluse sostanze tossiche di grandi dimensioni, materiali acidi e alcalini), non può essere utilizzata con altri articoli, in caso contrario, produttori e distributori non saranno ritenuti responsabili.
9. Installazione, rimozione, spostamento del dispositivo per farlo operare da professionisti o per ricevere assistenza.
10. È necessario sottoporsi a formazione professionale da parte di personale qualificato in grado di utilizzare la macchina.
11. Utilizzare questo dispositivo solo come specificato dal produttore; modifiche non autorizzate o l'uso di parti di ricambio non vendute o consigliate da produttori non locali possono causare incendi, scosse elettriche e altre lesioni.
12. Non far entrare nell'apparecchiatura elettrica tessuti, carta, polvere, trucioli di metallo, olio e altri detriti.
13. Se conservata per lunghi periodi prima dell'uso, questa attrezzatura deve essere ispezionata e sottoposta a prova prima dell'uso.
14. Quando l'alimentazione è stata erogata o la macchina è in funzione, non aprire la scatola di distribuzione e altre scatole di giunzione. Altrimenti, potrebbero verificarsi scosse elettriche, con conseguenti lesioni personali; mentre ci si trova nelle vicinanze della macchina, non eseguire operazioni di saldatura ad arco. Altrimenti si potrebbe facilmente causare un malfunzionamento dell'unità.
15. Quando la scatola di distribuzione è già aperta o i fili scoperti, non è possibile far funzionare la macchina e le sue strutture di supporto. Altrimenti, potrebbe essere esposto terminali ad alta tensione o scosse elettriche, con conseguenti lesioni.
16. Oltre alle ispezioni periodiche o al cablaggio, in nessun altro momento è possibile aprire l'involucro dell'apparecchiatura elettrica. In caso contrario, si potrebbe danneggiare il dispositivo, compromettendo il normale funzionamento della macchina.
17. Non toccare la macchina con le mani bagnate, è necessario l'interruttore di avvio con le mani asciutte. In caso contrario, potrebbero verificarsi scosse elettriche, con conseguenti lesioni personali.
18. Scheda, interruttori, loop di programma, inverter, azionamenti motore e altri cablaggi nello stato, il divieto assoluto di test con tester ad alta resistenza. Altrimenti causare danni o incidenti macchina.
19. Prima di utilizzare la macchina, pulire accuratamente l'ambiente circostante; non devono esserci altri oggetti pericolosi.
20. Non sottoporre il cavo a abrasione, schiacciamento, sovratensione e sovraccarico. In caso contrario, potrebbero verificarsi scosse elettriche, con conseguenti lesioni personali.
21. Potenza, ATTENZIONE logo HOT, non prestare attenzione quando la mano tocca, potrebbe causare ustioni. Posizione principale prominente della macchina Axis, fare attenzione a non incontrarsi.
22. Non mettere cose sulla macchina. Non ammucchiare intorno alla macchina e agli articoli indipendenti dalla macchina. Troppe cose, potrebbero verificarsi incidenti. Inoltre, mescolate con oggetti estranei o parti della macchina in morso alla spesa, ecc., danneggeranno l'unità all'interno della confezione.
23. Quando si cambiano stampi e frese, fare attenzione perché la lama può facilmente ferire le dita.

All'operatore non è consentito sostituire o modificare la struttura della macchina e la produzione. Pertanto, i danni causati dal produttore non si assumono alcuna responsabilità

Un arresto di emergenza

Se si verifica un errore, l'operatore deve valutare la situazione in base alla propria esperienza, per evitare un arresto di emergenza o adottare altre misure (per terminare il controller).

Utilizzare l'alimentazione principale per spegnere

Quando si verifica un errore (è necessario rivolgersi a personale addetto alla riparazione o alla manutenzione), se non si riesce a migliorare la situazione in un breve lasso di tempo, è possibile ricorrere allo spegnimento dell'alimentazione principale.

Manutenzione delle attrezzature

1. Dopo ogni turno la macchina deve essere pulita, pulendo i materiali all'interno della piastra di dosaggio e del resto del tavolo della macchina, per evitare che l'umidità possa compromettere il lavoro successivo.
2. Controllare sempre le viti di fissaggio delle parti, le condizioni elastiche, per garantire un funzionamento affidabile. Pulire regolarmente la testa ottica.
3. Le parti elettriche devono essere protette da umidità e polvere.
4. Pulire l'attrezzatura ogni giorno dopo aver utilizzato il dispositivo,
5. Evitare di far funzionare la macchina senza tubi, altrimenti si rovineranno lo stampo e la macchina

Parametri di base

• Modello: VK-UTS-003
• Frequenza: 15Khz
• Potenza: 2600W
• Alimentazione: AC220V
• Diametro di tenuta: 10-50 mm
• Altezza massima del tubo: 10-200 mm
• Pressione di esercizio: 0,5-06 MPa
• Dimensioni: 560*537*880mm
• Peso netto: 95 kg
• GW con cassa in legno standard per l'esportazione: 115 kg

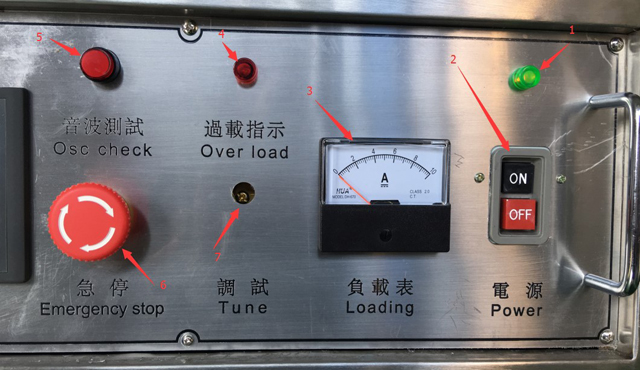

1. Spia di alimentazione
2. Interruttore di alimentazione
3. Caricamento
4. sovraccarico
5. Controllo OSC
6. Pulsante di arresto di emergenza
7. Regolazione del sovraccarico

Fasi su come far funzionare la macchina

1. Accesso all'alimentazione elettrica
2. Accesso alla fornitura d'aria
3. Premere l'interruttore di accensione (ON)
4. Scegli la tua lingua (cinese o inglese)
5. Manuale: commutazione modalità Manuale-Auto
6. Impostazione del tempo: per regolare il tempo di sigillatura
7. Avvio cilindro ad ultrasuoni: Controllore del corno di saldatura ad ultrasuoni
8. Avvio ultrasuoni: Sigillatura ultrasuoni
9. Cilindro di rifilatura: Rifilatura estremità tubo

Impostazione dell'ora

Impostazione del tempo di ritardo, tempo di saldatura e tempo di mantenimento in base alle dimensioni e ai materiali del tubo, valore di riferimento: 0,2-0,8 secondi

Dopo aver impostato il tempo, tornare alla pagina 2. Sostituire la modalità manuale con la modalità automatica, riempire il tubo nel porta-tubi, iniziare a produrre.
