Etichettatrice lineare a colla a caldo per bottiglie di vetro in plastica rotonde

• Modello: VK-HMGL
• Tipo di bottiglia: bottiglia di vetro, bottiglia di plastica
• Velocità del prodotto (b/h): 18000
• Materiale etichetta: OPP/pellicola perlata/carta composita
• Errore di precisione (mm): ±0,5 mm
• Dimensioni etichetta (mm): (L)20-300mm (H)10-180mm
• Dimensioni bottiglia (mm): Diametro esternoφ40-φ80mm altezza30-200mm
• Diametro interno etichetta (mm): Φ150mm
• Diametro esterno etichetta (mm): Φ500mm (grande)
• Tensione (V): 220/380-420 V/trifase opzionale
• Potenza (kw): 9kw
• Pressione aria compressa (bar) Min 5,0 bar Max 8,0 bar
• Consumo d'aria: 0,2 M³/minuto
• Dimensioni (mm): 3150L*1800W*2100H
• Peso (kg): 2000

Guarda il video

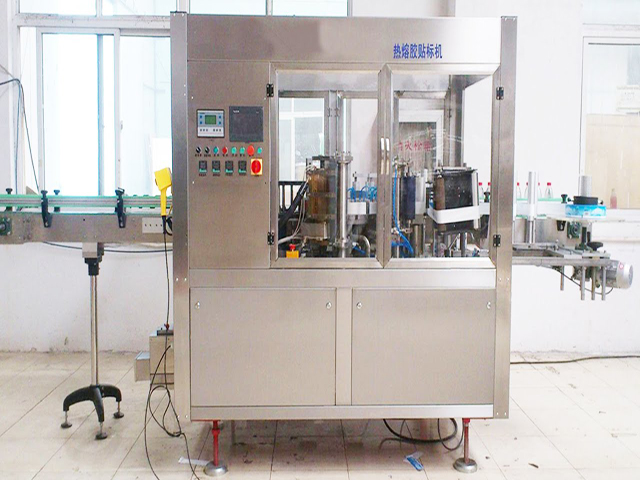

Etichettatrice automatica con colla a caldo, ampiamente fornita per contenitori ed etichette di materiali diversi. Il costo dell'etichetta è relativamente più basso e può soddisfare le esigenze degli utenti che dispongono di contenitori di vario tipo.

Si tratta dei modelli più economici in termini di costi per la produzione di massa. L'attrezzatura ha utilizzato massicciamente il concetto di progettazione della modularità per rendere facile e semplice per gli utenti cambiare le bottiglie. Il tipo lineare etichetta principalmente le bottiglie rotonde in vetro o materiali plastici mentre il tipo rotativo può etichettare non solo i contenitori di forma rotonda ma anche le bottiglie quadrate come i contenitori di detersivo liquido ecc.

Applicazione

L'etichettatrice a caldo è il nuovo prodotto della nostra azienda per soddisfare il mercato estero. Può essere utilizzata su bottiglie rotonde di alimenti, medicinali, prodotti chimici e altri settori industriali.

Caratteristiche

1. L'etichettatura della consegna è controllata dal servomotore.
2. L'etichettatura è tagliata con precisione.
3. La taglierina per etichette è facile da sostituire.
4. Lo scambio di parti avviene in modo più rapido e con minore frequenza.
5. Controllare rapidamente l'etichettatura e non sprecarla.
6. 1 kg di colla a caldo può utilizzare 60.000-100.000 bottiglie e ridurre i costi.
7. Il materiale dell'etichetta è OPP e consente un risparmio sui costi di 1/3.
8. La potenza della macchina è di 9 kW, quindi si risparmia energia elettrica.

Specifiche tecniche

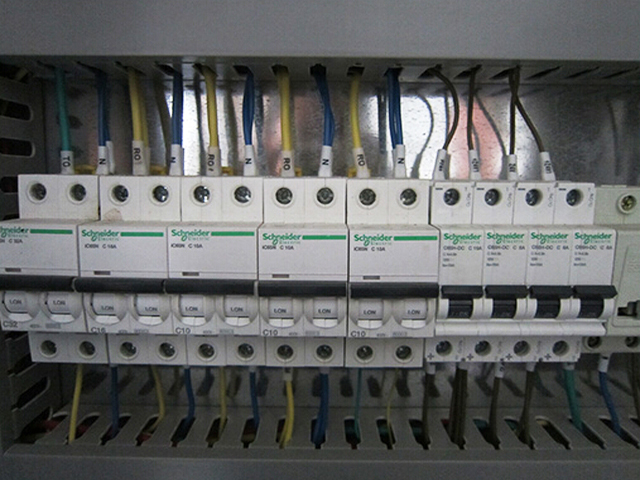

Specifiche di configurazione dell'apparecchio elettrico:

Il personale addetto all'installazione, al funzionamento e alla manutenzione deve seguire una formazione qualificata prima di utilizzare questa macchina.

Cosa dovresti rispettare per l'installazione della macchina etichettatrice a caldo:

• Quando la macchina arriva, il personale di installazione deve controllare visivamente se la macchina è danneggiata, come deformazioni del telaio, cabinet influenzato da umidità, urti, ecc. In caso di dubbi, contattare il produttore per verificare. E si prega di avvisare immediatamente la compagnia di trasporto non appena si riscontrano danni alla macchina.
• Si prega di prendersi cura dell'ambiente quando si scarica il pacco
• Prestare attenzione quando si utilizzano attrezzature di sollevamento come i carrelli elevatori, poiché potrebbero scivolare o sbilanciarsi.
• Si prega di osservare attentamente le parti sotto il tavolo di lavoro prima di utilizzare un carrello elevatore o altre attrezzature di sollevamento. In alternativa, è possibile completare la movimentazione sotto la guida di lavoratori qualificati.
• Non utilizzare cavi per sollevare la macchina.
• Al personale addetto all'installazione non è consentito collegare la macchina alla rete elettrica.

Regole per l'operatore

• Non assumere tranquillanti, medicinali o bevande alcoliche che possano causare stati di trance durante l'uso della macchina.
• Prima di avviare la macchina, è necessario avere una conoscenza approfondita del meccanismo, della funzione, delle manopole di controllo e del dispositivo.
• Non è consentito utilizzare questa macchina senza la nostra autorizzazione o permesso.
• Prestare sempre attenzione agli avvertimenti o ad altri segnali.
• Non avviare la macchina in caso di anomalia di pressione in loco.
• Non far funzionare la macchina se smette di funzionare all'improvviso per qualche motivo. E fai in modo che un tecnico qualificato venga formato per controllare dove va il problema.
• Tenersi lontani dalle parti in movimento prima che la macchina si fermi completamente.
• Non rimuovere la protezione di sicurezza sulla macchina

Regole per il manutentore

• Non è consentito effettuare interventi di manutenzione sul tavolo da lavoro sotto tensione.
• Solo dopo aver aperto l'interruttore principale e commutato l'alimentazione principale è possibile effettuare la manutenzione degli elementi elettrici.
• Prestare attenzione alle parti a contatto per evitare danni o spostamenti.
• Controllare attentamente quando si lascia lavorare la macchina da sola. Non è consentito lasciare utensili sul tavolo di lavoro.
• Non è consentito tagliare nessuna parte della macchina con la fiamma o con il martello.
• Non è consentito misurare o forgiare autonomamente alcuna parte (ves) nel caso in cui i pezzi di ricambio siano danneggiati e non riparati. Il cliente dovrà richiederli al venditore (soggetto a garanzia)

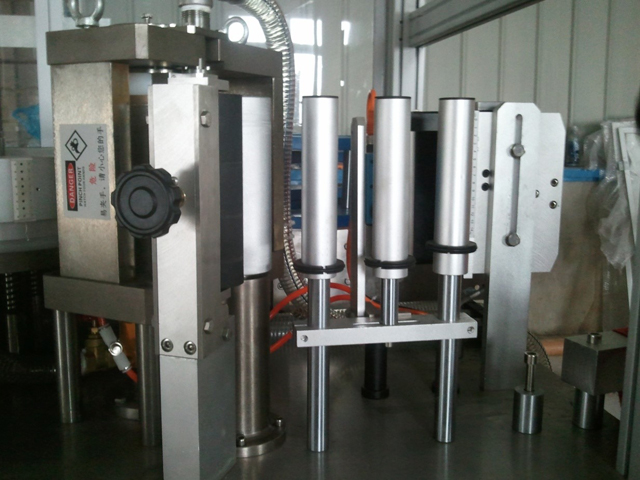

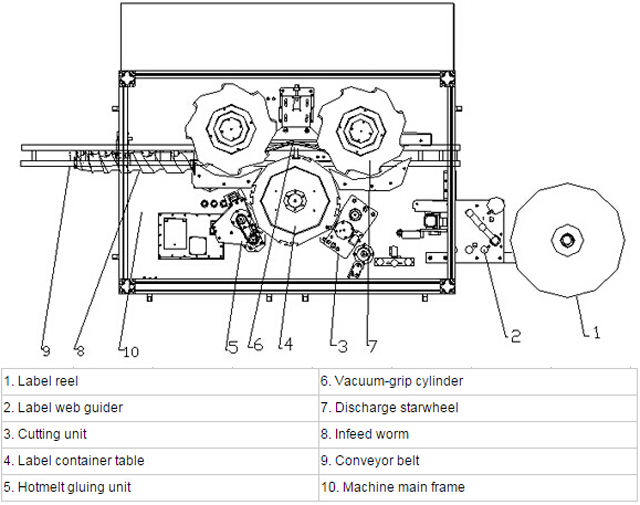

Etichetta Percorso di Svolgimento

Operazione per cambio etichetta

In caso di sostituzione, lasciare spazio sufficiente all'estremità della nuova bobina per poterla nastrare su quella vecchia.

È necessario eseguire la procedura di homing quando la posizione dell'etichetta non è sincronizzata con il rullo guidaetichetta.

Per prima cosa fermare la macchina,

In secondo luogo, tagliare prima un'etichetta completa rispettivamente su entrambe le bobine, vecchia e nuova, in due lungo la linea centrale (al centro dei due segni a occhio su entrambe le estremità di un'etichetta) e fissarle insieme con del nastro adesivo.

Attenzione: le parti incomplete su queste due etichette tagliate devono formare un'opera d'arte completa. Una striscia di nastro copre la parte anteriore di due etichette in una piccola area.

Stringere il bloccaggio rapido dopo aver avvolto la bobina dell'etichetta in riferimento al percorso di svolgimento dell'etichetta. Quindi far funzionare la macchina manualmente anziché usare il pulsante di avvio e rimuovere il contenitore corrispondente all'etichetta integrata con il nastro. Infine, controllare se la posizione di taglio è corretta, altrimenti l'operatore deve eseguire l'Homing come detto.

Utilizzare il pulsante Start per avviare la macchina.

Sequenza delle operazioni:

1. Tocca Homing sullo schermo, quindi il servomotore funziona per trovare la posizione di taglio corretta (segna la posizione)
2. Conferma che non c'è allarme
3. Rimuovere l'etichetta in eccesso e quindi posizionare il rullo di taglio sul bordo dell'etichetta nella direzione corretta.

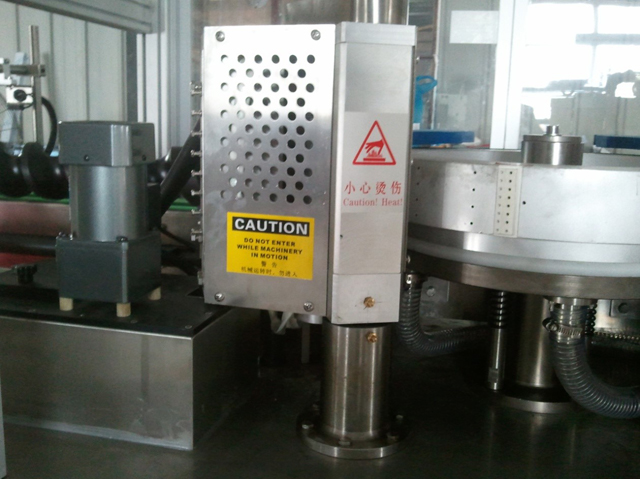

Spiegazione speciale per la macchina etichettatrice con colla a caldo

• La macchina per la fusione a caldo ha un ingresso e un'uscita in totale
• Il tubo di ingresso è lungo 4 pollici
• Temperatura normale impostata a 160℃
• In estate la temperatura impostata è di 150℃
• Normalmente occorrono 40 minuti perché sia pronto per la fusione, ma ci sono delle eccezioni a seconda dei vari adesivi.
• È necessario mantenere l'adesivo pulito nella macchina di fusione. Eventuali frammenti di adesivo scheggiato, se presenti, non possono essere più utilizzati in produzione. Altrimenti ostruirebbero i tubi.
• Le persone devono tenersi lontano per evitare ustioni quando la macchina per la fusione a caldo è in funzione.
• La manutenzione di questa macchina è affidata al/ai tecnico/i del produttore della macchina di fusione.

Pulizia e manutenzione

È consentito pulire la macchina etichettatrice da qualcuno senza competenze meccaniche/elettriche, ma deve essere opportunamente formato. Attenzione, l'alimentazione deve essere spenta quando si pulisce la macchina.

Di sicuro, per chi ha familiarità con i meccanismi e l'elettricità, ci sono meno probabilità di trovarsi in pericolo.

Raccomandiamo vivamente che la manutenzione venga eseguita da personale qualificato e formato.

Attenzione: la manutenzione riguarda molti fattori come meccanismo, elettricità, motore ecc.
