Attrezzatura di tappatura rotante ad alta velocità a 8 teste per tappi di pompa

Dimensioni: 2000mm (lunghezza) * 1800mm (larghezza) * 2800mm (altezza)
Testa di tappatura: 8 teste
Tasso di superamento autonomo: 99%
Velocità: 80 bpm
Tensione: 220 V-380 V, 50-60 Hz (in base ai requisiti)
Potenza totale: 5kw
Fonte d'aria richiesta: fonte d'aria pulita e stabile da 0,6 MPa
Rumore di funzionamento (decibel): ≦80 decibel
Peso della macchina: 3,5 tonnellate
Materiale della macchina Telaio: telaio in acciaio al carbonio esternalizzato in acciaio inossidabile;

La macchina tappatrice a vite per tappi a pompa ad alta velocità è composta da diverse parti principali, tra cui: alimentazione bottiglie/tappi, elevatore automatico dei tappi e smistatore, modelli di bottiglie in ingresso e in uscita, meccanismo di tappatura, meccanismo di scarto, controllo elettrico, ecc.

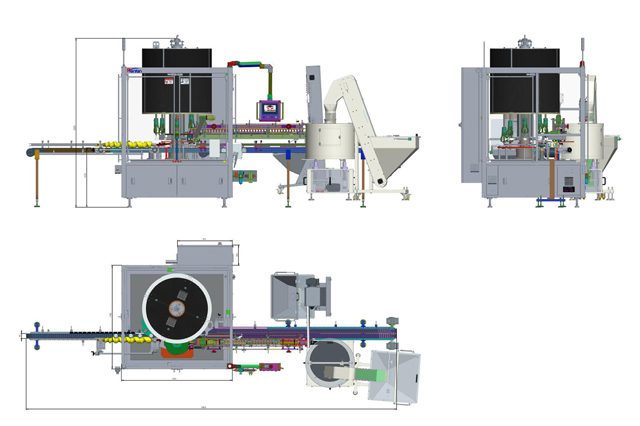

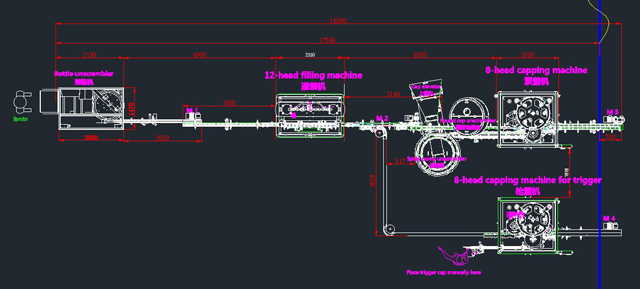

Disegno

Caratteristiche

Alimentazione, presa, inserimento e rotazione dei tappi integrate e controllate da PLC (può essere associata alla macchina di selezione automatica dei tappi per realizzare l'automazione completa)
La capacità produttiva può raggiungere 80 bpm con 8 testine
Funzionamento delicato, senza graffi e danni a tappi e contenitori
Cambi rapidi
Struttura modulare, manipolazione sul touch screen, facile manutenzione

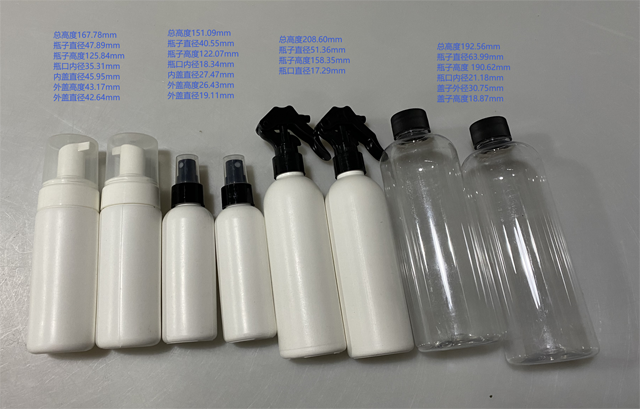

Adatto a diverse dimensioni di tappi, applicabile nell'industria chimica quotidiana
Facile da collegare alla macchina riempitrice e all'etichettatrice
Basso rumore di funzionamento

Principio di funzionamento

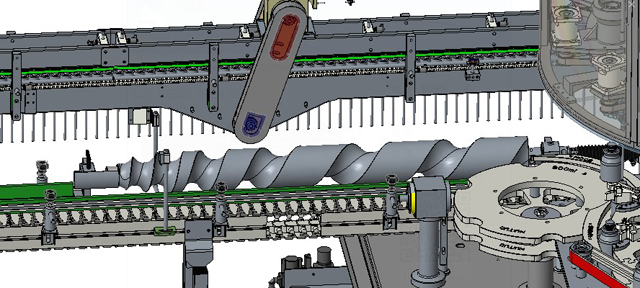

Allattamento al biberon con asta a vite

La vite di inserimento della bottiglia è elaborata dal design del contorno, con alimentazione precisa e veloce della bottiglia; Movimenti delicati, nessun danno alla bottiglia. La trasmissione della vite segue la trasmissione principale, l'angolo della vite può essere impostato tramite touch screen per farlo corrispondere alla ruota a stella. C'è un sensore sulla vite di inserimento della bottiglia, nessuna bottiglia, nessuna tappatura e allarme quando la bottiglia è bloccata.

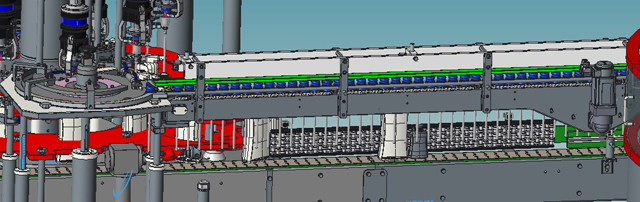

Alimentazione del tappo servo:

La tappatrice a vite adotta un servomotore per la catena di alimentazione dei tappi. Il servomotore ha i vantaggi di avvio e arresto periodici, rotazione positiva e negativa periodica, non solo riduce il rumore ed evita l'inceppamento dei tappi.

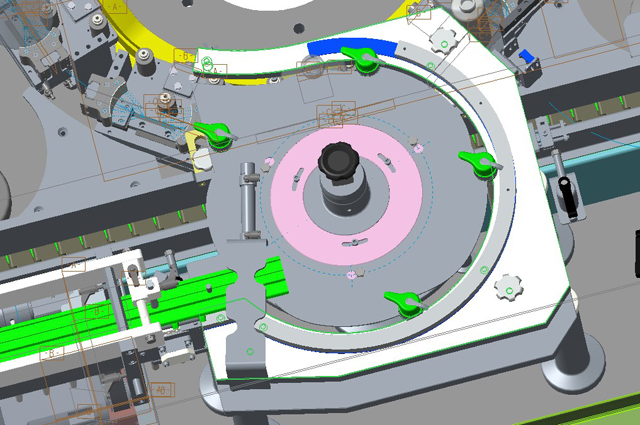

Cap-Divisione

Il divisore del tappo è personalizzato in base alla forma del tappo e diametri diversi richiederebbero una modifica, ma solo la parte bianca nella seguente immagine deve essere modificata.

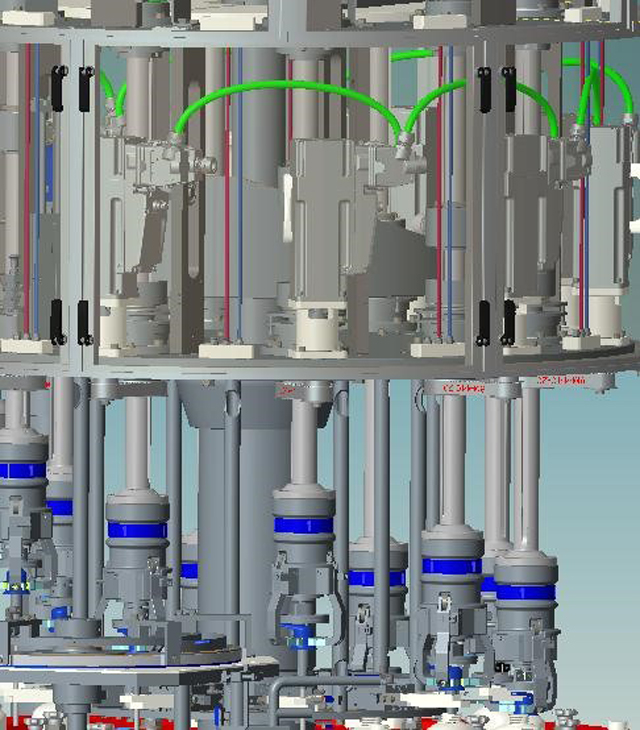

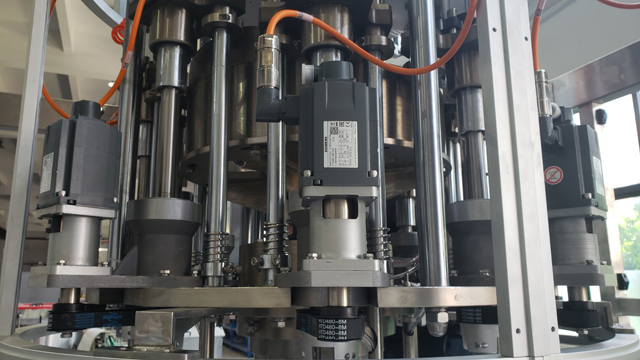

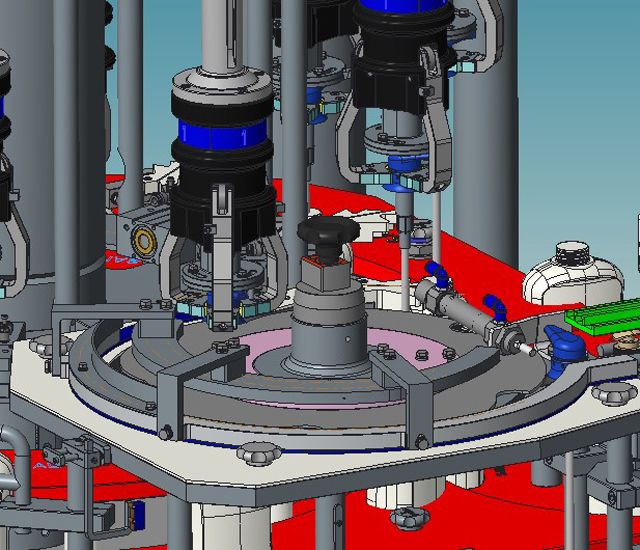

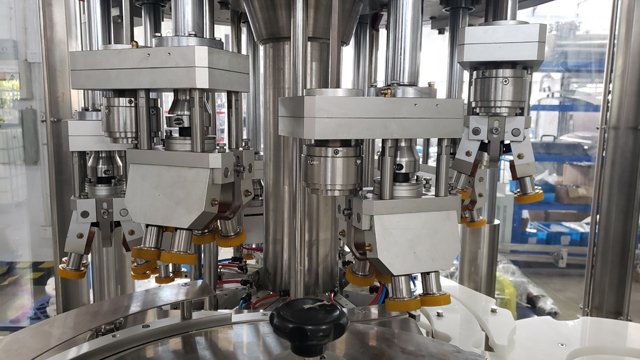

Servo Capping:

La macchina tappatrice a vite utilizza il sistema di azionamento Siemens, che combina il sistema di controllo e il servomotore in un sistema unificato ultracompatto per la massima flessibilità in uno spazio minimo e una riduzione del 90% del cablaggio. Nel processo di tappatura, il servomotore può controllare il movimento della curva di tappatura in sezioni e allo stesso tempo può garantire un processo di segmentazione regolare e realizzare il controllo della coppia di tappatura digitale, che è completamente superiore al tradizionale controllo della coppia della frizione.

Controllo ad anello chiuso tramite servomotore e programma durante l'intero processo di tappatura;
Regola automaticamente la forza di tappatura fino al raggiungimento della coppia impostata;
Grazie al controllo preciso e flessibile del modulo di azionamento del movimento e del programma, è possibile eliminare l'influenza dell'inerzia della testa di tappatura e la deviazione delle parti;
La commutazione della coppia tra prodotti diversi può essere ottenuta semplicemente modificando il valore impostato nel programma.

Nota: per la macchina tappatrice a 8 teste per tappi a grilletto, le teste tappatrici sono diverse:

Adotta una frizione a magnete permanente per controllare la coppia del tappo.

Durante il processo di tappatura, la coppia si distribuisce uniformemente su quattro ruote
Crea un movimento non relativo tra ruote e tappi
Mantenere la stazione statica tra le ruote e le bottiglie durante la tappatura
Sistema di controllo della coppia ad alto valore, un valore di coppia stabile e ragionevole

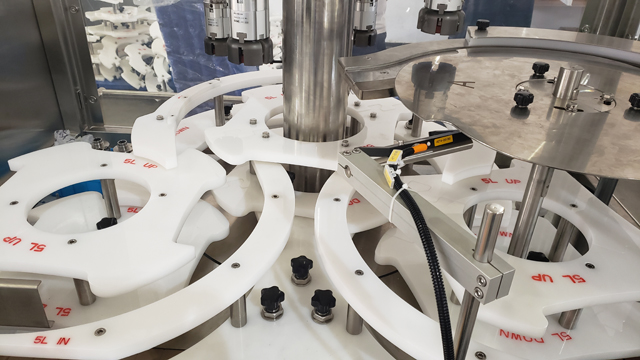

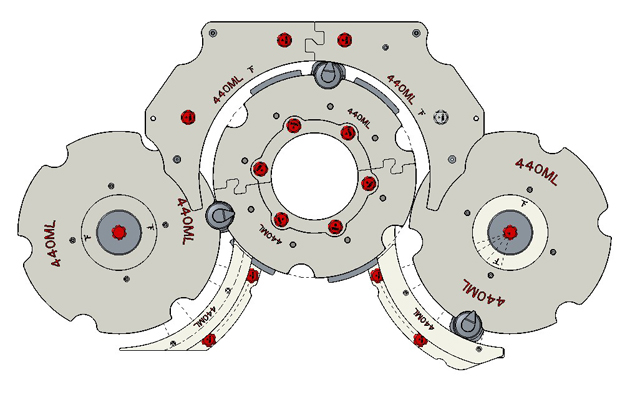

Modifica di diversi prodotti-modelli

Realizzato in PP, progettato a forma di bottiglia, con superficie liscia. Non solo può stabilizzare il posizionamento, impedire che la bottiglia venga graffiata; e consente un rapido cambio.

Per diverse specifiche di prodotti, adotta un design a sgancio rapido. I modelli sono codificati a colori per distinguere tra diverse specifiche.

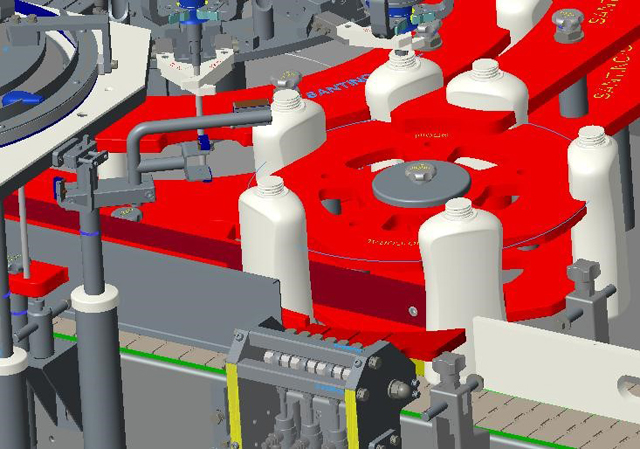

Sistema di rifiuto

Doppio trasportatore equipaggiato dopo la tappatura. I prodotti qualificati vengono normalmente trasportati e quelli non qualificati (senza tappo, senza camera d'aria, tappo applicato in modo errato) verranno automaticamente divisi su un altro trasportatore tramite cilindro oscillante. Quando si verifica un blocco della bottiglia, la tappatrice si fermerà automaticamente e ripartirà quando il problema sarà risolto.

Porta di sicurezza

Tutte le porte sono dotate di finecorsa per assicurare che la macchina si fermi e invii un segnale di avviso quando la porta è aperta. Tutte le macchine dell'area di produzione con protezione mobile sono interbloccate elettricamente per arrestare completamente l'azionamento principale e il circuito di controllo e arrestare rapidamente tutti i movimenti della macchina immediatamente dopo l'apertura della protezione.

Parametri tecnici principali

- Dimensioni: 2000mm (lunghezza) * 1800mm (larghezza) * 2800mm (altezza)
- Testa di tappatura: 8 teste
- Tasso di superamento autonomo: 99%
- Velocità: 80 bpm
- Tensione: 220 V-380 V, 50-60 Hz (in base ai requisiti)
- Potenza totale: 5kw
- Fonte d'aria richiesta: fonte d'aria pulita e stabile da 0,6 MPa
- Rumore di funzionamento (decibel): ≦80 decibel
- Peso della macchina: 3,5 tonnellate
- Materiale della macchina Telaio: telaio in acciaio al carbonio esternalizzato in acciaio inossidabile;
- Tappo a vite a contatto con il tappo: poliuretano (PU);
- Porta a soffietto: bordo in acciaio inox, plexiglass; scatola elettrica: acciaio inox;
- Parti meccaniche di collegamento e fissaggio: acciaio al carbonio, acciaio inossidabile, ecc.;
- Guarnizione: gomma

Componenti tecnici principali

Controllore: Siemens
Schermo tattile: Siemens
Servomotore: Siemens
Interruttore: Schneider
Convertitore di frequenza: Siemens
Pulsante: Schneider
Spia di allarme: Schmersal
Interruttore di sicurezza per porte: Schmersal
Sensore: SICK/IFM/LEUZE
Modulo remoto: Fbox-WIFI (per comunicazione istantanea e controllo remoto)

Se i marchi sopra indicati non fossero disponibili, sceglieremo marchi equivalenti.

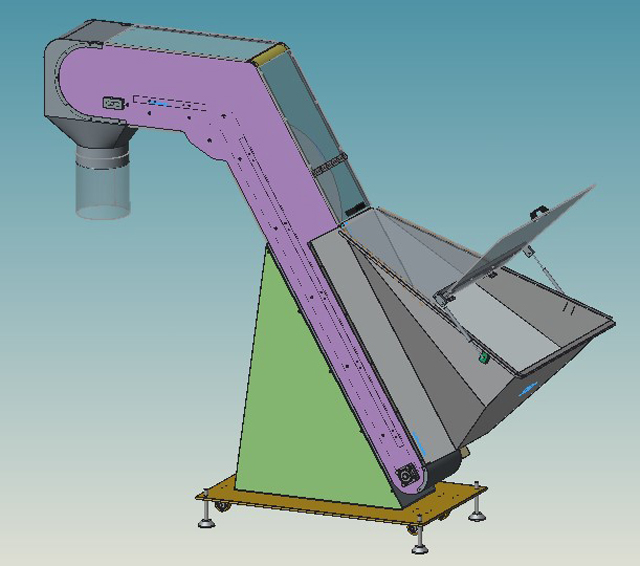

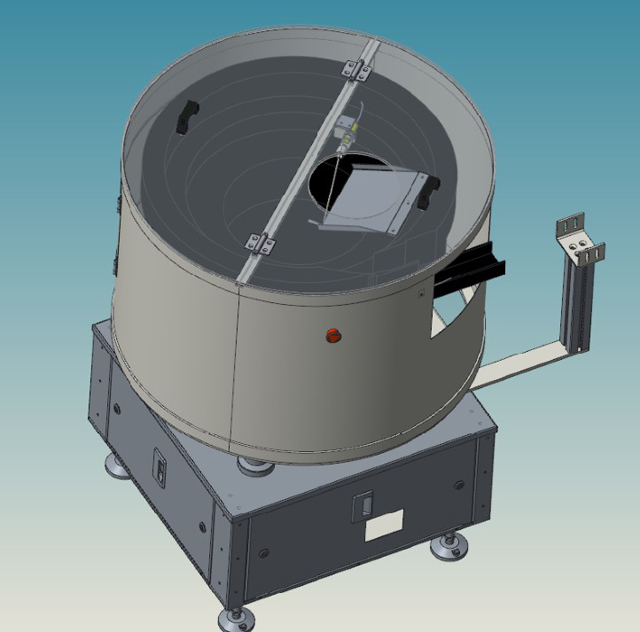

Elevatore e smistatore automatico dei tappi

Si tratta di disporre il cappuccio spray disordinato regolarmente tramite il principio di vibrazione e il cappuccio rotondo tramite la piastra di posizionamento. Il cappuccio viene espulso dal canale di copertura in modo ordinato e la macchina tappatrice viene afferrata dalla piastra di distribuzione.
La velocità dell'unscrambler viene regolata automaticamente in base all'elevatore. L'elevatore è collegato all'unscrambler e controlla automaticamente la velocità di invio del tappo, che è abbinata alla velocità dell'intera linea.
Il dispositivo di riordino è controllato automaticamente dall'interfaccia della macchina tappatrice, senza necessità di regolazione manuale.
I parametri possono essere memorizzati.
Cambio rapido.
