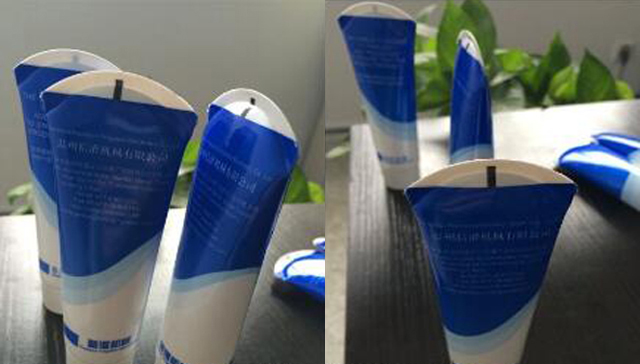

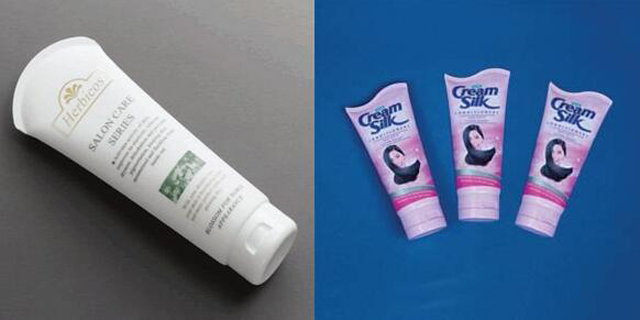

Macchina sigillatrice per riempimento e sigillatura di tubi curvi Sigillatrice speciale per estremità di tubi

• Modello: VK-TFS-009H
• Volume massimo della tramoggia di riempimento: 65L; E dotata di regolatore di livello del liquido, con segnale di uscita di una pompa pneumatica o elettrica e tramoggia di riscaldamento a due piani per opzione
• Cilindro di riempimento: sono disponibili 3 dimensioni di cilindro di riempimento: cilindro di riempimento da 20Ø mm per il riempimento di un volume da 3~40 cc; cilindro di riempimento da 45Ø mm per il riempimento di un volume da 20~200c; cilindro di riempimento da 61Ø mm per il riempimento di un volume da 30~330 cc
• Stazione di lavoro: Stazione di lavoro rotante, 12 stazioni, dotata di controllore a camme; Dispositivo di tenuta Dispositivo di tenuta marchio STRONG
• Velocità: 30~70 pz./min, a seconda del diametro del tubo e del volume di riempimento
• Motore di azionamento principale: motore a velocità variabile da 1 HP; Motore per miscelatore: motore a velocità variabile da 1/4 HP o motore di regolazione soeed da 90 W (come opzione)
• Alimentazione: 220V x 1Px 50/60 HZ, trasformatore interno 220V x 3Px 50/60 HZ
• Pressione di alimentazione dell'aria: 5~8 Kg/cm2,
• Consumo: 250l/min
• Dotato di filtro ad acqua per aria compressa
• Dimensioni: 2250x 1450x 2200 m/m
• Peso NW/GW: 800/950 Kg

Guarda il video

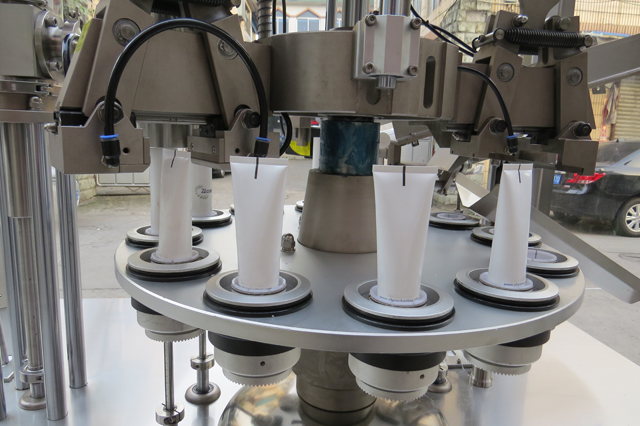

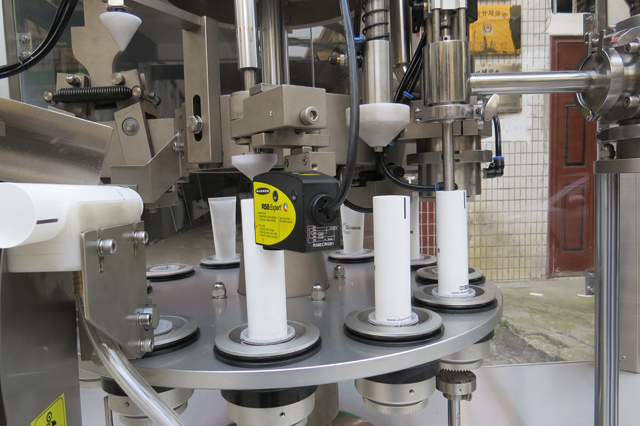

Il processo di alimentazione, riempimento, sigillatura, rifilatura e digitazione del numero di serie del tubo sono operazioni automatiche. I prodotti finali saranno espulsi dall'imbuto di espulsione. Utilizzare un riscaldatore di tipo a contatto per sigillare rapidamente il tubo. Adatto per tubi di plastica morbida, tubi di plastica laminata, tubi di alluminio laminato.

Vantaggio della macchina per il riempimento e la sigillatura di tubi personalizzati, macchinario per il riempimento e la sigillatura di tubi curvi

1. Questa macchina è dotata di un'interfaccia uomo-macchina controllata da un programma di elaborazione con un'unità di visualizzazione touch e controlli PLC, facile da regolare e utilizzare. L'interfaccia uomo-macchina può regolare la velocità del motore di azionamento principale, del motore passo-passo e del motore di azionamento per il mixer e la quantità richiesta.

2. Funzione di protezione di sicurezza: in caso di uno qualsiasi dei seguenti eventi: temperatura troppo bassa, pressione dell'aria troppo bassa, i tubi da riempire sono troppo alti o troppo bassi, la porta di sicurezza è aperta, la coppia del motore è troppo alta, volume di riempimento insufficiente all'interno di un tubo o la macchina di confezionamento collegata è fuori servizio ecc., un segnale del guasto correlato verrà inviato al display LED per informare l'operatore per la correzione, in modo che la qualità della sigillatura e la quantità di produzione possano essere controllate. La tramoggia è dotata di miscelatore automatico che aiuta il processo di riempimento a essere più fluido. Sono disponibili tramogge di riempimento opzionali con funzione di controllo del livello del liquido e del temperatore per la selezione.

3. I tubi imballati in una scatola possono essere alimentati automaticamente sui porta-tubi tramite uno speciale dispositivo di alimentazione. Questa macchina è dotata di un dispositivo di alimentazione dei tubi ad alta velocità e di uno speciale dispositivo di pulizia che può essere controllato da un motore passo-passo con un elemento fotocellula per individuare la posizione precisa dei tubi; e dal dispositivo di riempimento.

4. Dotato di un dispositivo di sicurezza. Se non c'è alcun tubo disponibile sul porta-tubi, non verrà eseguita alcuna azione di riempimento. Se un tubo è posizionato troppo in alto o troppo in basso, la macchina si fermerà. Durante l'operazione di riempimento, i tubi possono essere sollevati verso l'alto e verso il basso.

5. La macchina è dotata di un alloggiamento in acciaio inossidabile per prevenire qualsiasi contaminazione dovuta a scrostamenti di qualsiasi trattamento di verniciatura.

6. Dotato di una cappa di sicurezza in acrilico per prevenire qualsiasi pericolo di lesioni al personale o contaminazione da parte di corpi estranei per motivi igienici.

7. Tutte le parti della macchina a contatto con il materiale di riempimento sono realizzate in acciaio inossidabile SUS 316.

8. Dotato di un controller a camme con 12 stazioni di lavoro. Velocità elevata, funzionamento semplice e basso tasso di guasti. Il cambio di un'altra dimensione di tubo è facile senza la necessità di alcun utensile speciale. Questa macchina è adatta anche per sigillare tubi di diametro 50 mm.

9. Dotato di un riscaldatore di tipo a contatto per un rapido processo di riscaldamento, quindi, bassi costi di produzione e facile manutenzione. Inoltre, il riempitivo sigillato non verrà danneggiato, come qualsiasi cambiamento fisico o chimico di colore o qualità.

10. Dotato di ugello di riempimento appositamente progettato per evitare di contaminare il tubo durante il riempimento. Dopo il completamento di un ciclo di riempimento, il dispositivo di soffiaggio dell'aria soffierà aria per tagliare qualsiasi riempitivo rimanente, evitando così il problema di gocciolamento (perdita).

11. Dotato di dispositivo di taglio del tubo adatto per tubi morbidi laminati in PE e plastica. Questo dispositivo taglierà le parti non necessarie e renderà il prodotto finale più perfetto nell'aspetto. Il modello di taglio può essere progettato in base alle esigenze del cliente.

Specificazione

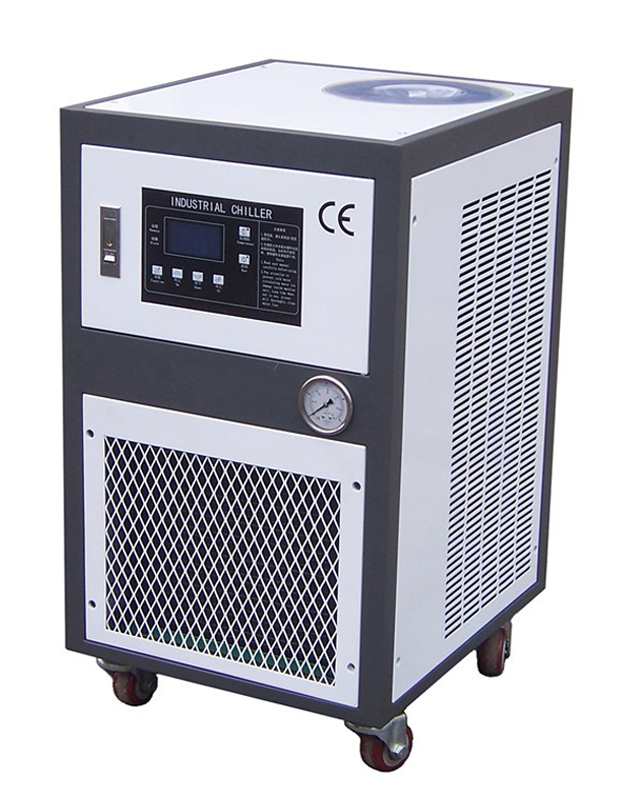

Attrezzatura necessaria Refrigeratore industriale insieme alla macchina di riempimento e sigillatura dei tubi:

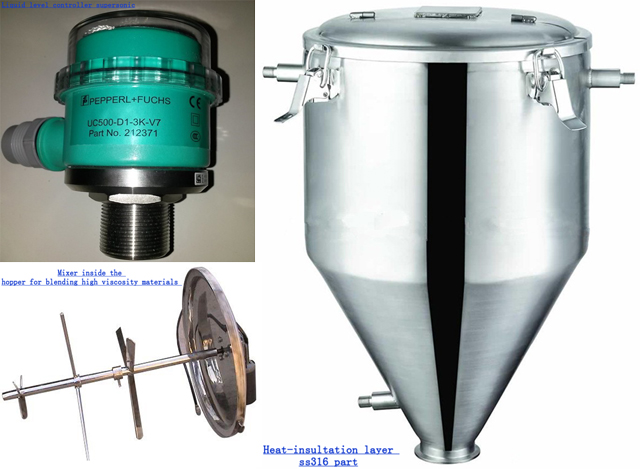

Parte opzionale per l'attrezzatura di riempimento e sigillatura:

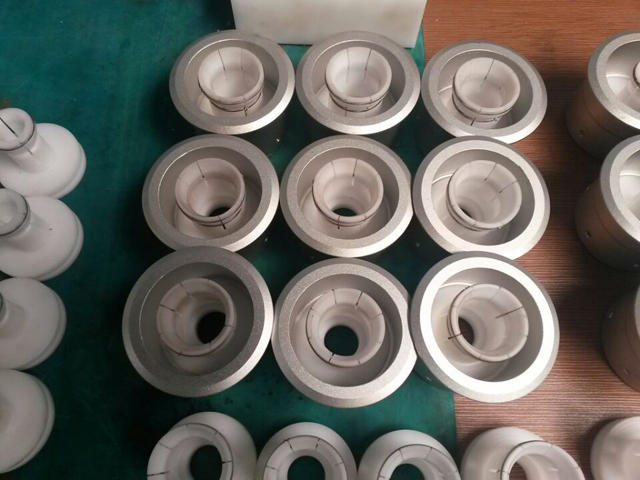

Diverse dimensioni di tubi richiedono diversi dischi per tubi:

Requisiti dell'area di lavoro:

Ambiente di lavoro pulito, a temperatura ambiente di circa 20℃.

Installazione di un tubo dell'aria di raffreddamento da collegare all'ingresso del ventilatore, allo scopo di raffreddare la temperatura dei tubi sigillati.

Applicazione:

Dentifricio, dentifricio medicinale, creme per il trucco, detergente per il viso, colla, shampoo, acquerelli, marmellate, cioccolato, colle istantanee, additivi alimentari e prodotti biochimici ecc.

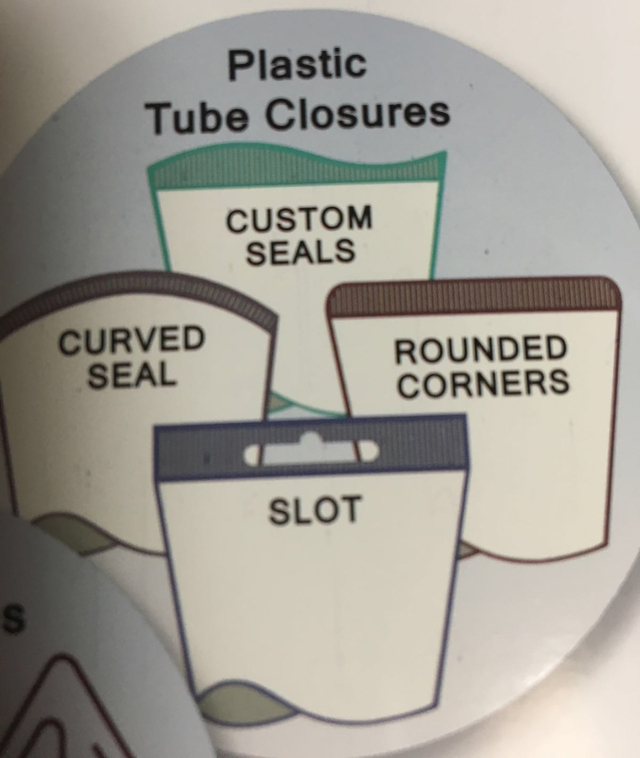

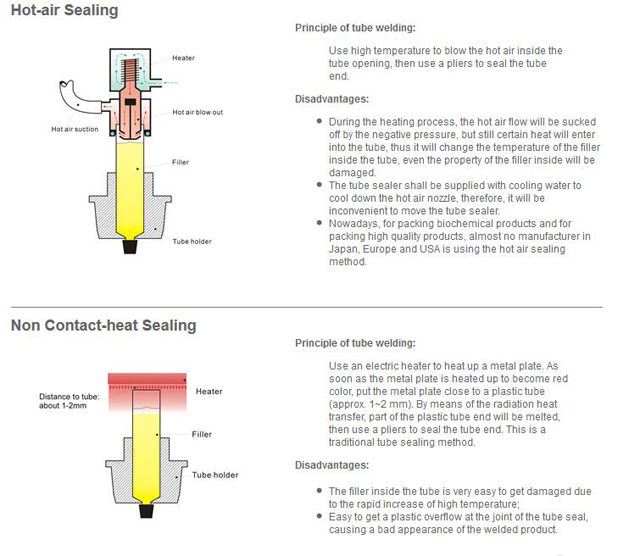

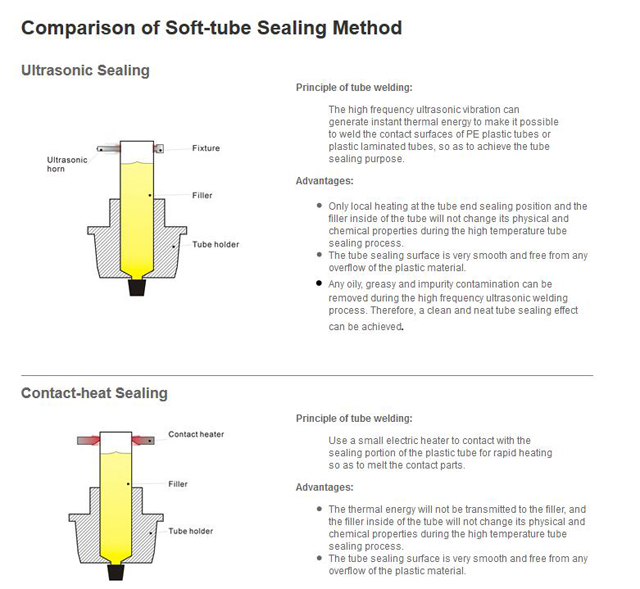

Confronto di diversi metodi di sigillatura dei tubi come la sigillatura ad aria calda ad ultrasuoni
