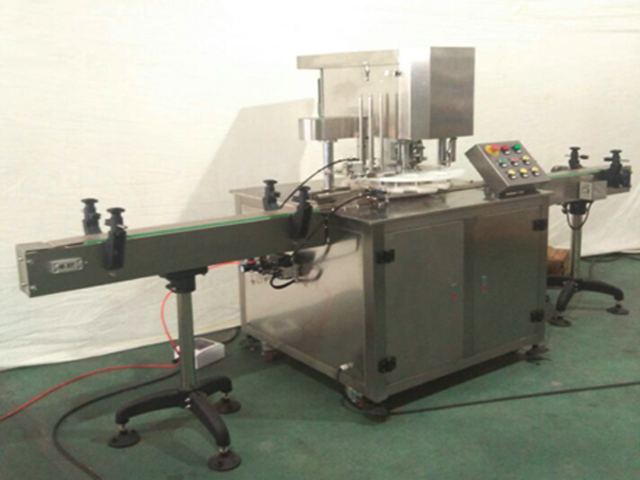

Macchina automatica per sigillare e aggraffare lattine di alluminio e lattine metalliche lineari
  • Il materiale: acciaio inossidabile
  • Testa di tappatura: 1
  • Numero di lattine sigillate: una
  • Velocità di sigillatura: 25-30 al minuto
  • Altezza di sigillatura: 40-200 mm
  • Diametro della bottiglia disponibile: 35-100 mm
  • Pressione di lavoro: Ac220v 50/60hz (Ac380v 50/60hz)
  • Potenza: 1,1 kW
  • Peso: 500kg
  • Dimensioni: 3000*900*1700mm
  • La fonte d'aria: 0,5mpa

Questo prodotto è utilizzato principalmente per sigillare imballaggi di lattine rotonde in vari tipi di plastica PET, ferro, alluminio, carta e altre qualità; ha un design avanzato e una struttura ragionevole, di facile utilizzo, ed è un'attrezzatura di imballaggio necessaria e ideale per alimenti, medicinali, tè, ingegneria chimica e altri settori.

Il corpo principale di questo prodotto adotta tutti i materiali inossidabili, con un aspetto semplice e gradevole e conforme ai requisiti di progettazione della maggior parte dei reparti di produzione standard.

Questo prodotto adotta una fonte di alimentazione monofase o trifase, con una potenza che raggiunge 1,1 kW, le sue varie parti e componenti sono realizzate con lavorazioni meccaniche di precisione, le tecnologie di produzione e altre sono state sviluppate e costantemente migliorate grazie alla pluriennale esperienza della nostra azienda con i clienti, e la parte fondamentale adotta un design unico con elevata resistenza, bassa rumorosità e buone prestazioni di tenuta.

Questo prodotto è conforme alle normative nazionali, dipartimentali e aziendali e lascia la fabbrica solo dopo aver superato severi controlli e test.

Si tratta di una progettazione di linee di produzione completamente automatiche, che può comprendere linee di produzione con sistema di riempimento, sistema di pesatura e riempimento o sistema di etichettatura.

sigillatore lattine.jpg

Specifiche delle prestazioni

1. Per la sigillatura vengono adottate quattro ruote di tenuta, in cui due coltelli per l'orlatura e altri due per la pressatura del pezzo grezzo, con un principio semplice e una regolazione conveniente;

2. È stato adottato il design meccanico di ultima generazione, il corpo della lattina non ruoterà durante il processo di sigillatura, il coltello dentato di sigillatura ruota per completare la sigillatura, il che è affidabile e sicuro e adatto per la sigillatura di imballaggi di prodotti fragili e prodotti liquidi;

3. Il funzionamento del coltello dentatore e il sollevamento del supporto del coltello sono controllati dalla camma meccanica, con funzionamento stabile e affidabile

4. Il coltello dentato è realizzato in acciaio inossidabile 304, con caratteristiche di lunga durata e buone prestazioni di tenuta.

5. L'interfaccia operativa è molto semplice per facilitare l'operazione.

Caratteristiche principali

1. Si tratta di una aggraffatrice per lattine di ultima generazione, la cui caratteristica più importante è che il corpo della lattina non ruota durante la sigillatura, per evitare che i prodotti nella lattina possano spostarsi e cadere;

2. L'interfaccia operativa è semplice e ha un design ragionevole;

3. Presenta un'elevata precisione di lavorazione e il corpo principale adotta la fabbricazione interamente in acciaio inossidabile, conforme ai requisiti di progettazione dei reparti di produzione.

4. Può costituire linee di produzione con apparecchiature di riempimento, etichettatura, spruzzatura di codici e altro, con elevata efficienza produttiva.

5. È in grado di rilevare automaticamente il coperchio inferiore e la progettazione del controllo del circuito è ragionevole.

6. Tutte le parti e i componenti, gli accessori elettrici e gli altri adottano prodotti provenienti da rinomate fabbriche nazionali, con qualità affidabile e stabile.

Parametri tecnici

  • Il materiale: acciaio inossidabile
  • Testa di tappatura: 1
  • Numero di lattine sigillate: una
  • Velocità di sigillatura: 25-30 al minuto
  • Altezza di sigillatura: 40-200mm
  • Diametro della bottiglia disponibile: 35-100 mm
  • Pressione di esercizio: AC220V 50/60Hz (AC380V 50/60Hz)
  • Potenza: 1,1 kW
  • Peso: 500 kg
  • Dimensioni: 3000*900*1700mm
  • La sorgente d'aria: 0,5 MPa

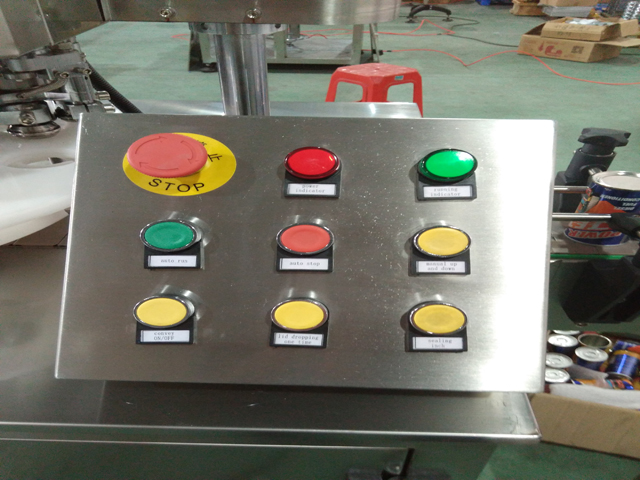

Pannello operativo

Pulsante di controllo.jpg

1. L'indicatore di alimentazione (la spia rossa): la spia rossa è accesa indicando che l'apparecchiatura è accesa e viceversa

2. L'indicatore di funzionamento (la spia verde): la spia verde è accesa per indicare che l'apparecchiatura è in funzione e viceversa

3. Arresto di emergenza: in caso di emergenza, premere questo pulsante e l'apparecchiatura si ferma immediatamente, tutti gli altri interruttori non funzionano, se si desidera annullare, ruotare il pulsante trasversalmente e si aprirà automaticamente con le funzioni recuperate

4. Funzionamento/accensione (pulsante verde): premere questo pulsante e l'apparecchiatura inizierà a funzionare

5. Funzionamento/spegnimento (pulsante rosso): premere questo pulsante e l'apparecchiatura interromperà il funzionamento

Inching (pulsante giallo): questo interruttore viene utilizzato principalmente per il debug dell'apparecchiatura, l'apparecchiatura funzionerà quando si preme il pulsante e viceversa.

Il principio dell'attrezzatura e il metodo di installazione

1. Il principio della progettazione dinamica dell'attrezzatura

Questa apparecchiatura adotta il motore asincrono di capacità elettrica a due valori, con una potenza del motore di 1,1 kW e una velocità di rotazione di 1400 giri/min. La ruota a cinghia triangolare, la ruota dentata, la turbina e altri ingranaggi di collegamento riducono la loro velocità a 40 giri/min, la turbina ruota un cerchio sotto l'effetto della camma di sollevamento per completare un processo su e giù, allo stesso tempo aziona rispettivamente la prima e la seconda ruota di rotolamento e sigillatura per coordinarsi con la camma sotto la differenza di velocità dei due gruppi di ruote dentate, per completare l'intero processo di sigillatura a rullo di una lattina.

2. Il principio della progettazione della tenuta dell'attrezzatura

Questa apparecchiatura adotta il principio della doppia cucitura a doppia cucitura, utilizzando la procedura di occlusione, piegatura e depressione del lato del coperchio e del lato della lattina, per ottenere l'effetto di sigillatura. I passaggi sono i seguenti:

(1) Posizionare il tappo della lattina sulla parte superiore della lattina in modo che il bordo della lattina sia allineato all'apertura sul lato interno del bordo del tappo della lattina.

(2) Utilizzare la pressione del sollevatore per sollevare il corpo della lattina e far sì che il tappo della lattina si muova verso il dente.

(3) Il primo rotolo avvolge il bordo del cappuccio verso l'interno, con un lato che ruota attorno al bordo del cappuccio e l'altro lato che esercita una pressione sull'asse.

(4) Dopo che il primo rotolo completa l'operazione, il secondo rotolo continua a premere saldamente la prima cucitura arrotondata formata dal primo rotolo nella seconda cucitura arrotondata, la sigillatura del rotolo è completata.

(5) Il sollevatore è capovolto e il cane viene premuto verso il basso per far uscire la lattina vuota.

3. Il principio dell'abbassamento automatico della copertura

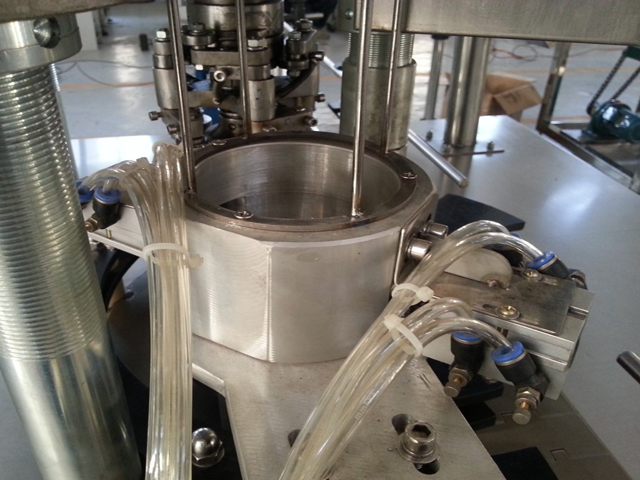

Questa apparecchiatura è dotata di un'apparecchiatura di ispezione automatica con fotocellula, dopo che la lattina raggiunge la posizione, la fotocellula invia il segnale di ispezione al circuito di controllo principale, che invia i segnali pertinenti in conformità con la progettazione all'apparecchiatura di abbassamento del coperchio per controllare le azioni pertinenti, in modo da eseguire la funzione di abbassamento automatico del coperchio. L'apparecchiatura fisica di abbassamento automatico del coperchio e il suo principio sono come mostrato nella seguente immagine:

testa di tappatura.jpg


Come installare la macchina passo dopo passo?

Primo passo: installare la catena del trasportatore, verificare che sia lineare dopo l'installazione e che sia correttamente serrata

Secondo passaggio: installare le rotaie del trasportatore, regolarle per trasportare le lattine senza problemi

Infine, dopo aver acceso e ventilato l'apparecchiatura, questa può essere messa in funzione.

catene per sigillare.jpgLa catena di ogni sezione è collegata e fissata da un perno (simile alla catena dell'orologio)
nastro trasportatore.jpgIl trasportatore attraverserà la base
tavola a catena.jpgLa tavola della catena di ogni sezione del trasportatore è collegata tramite il perno
vite per sigillante.jpgLe viti possono essere regolate per stringere e allentare il trasportatore
perno per sigillante di collegamento.jpgDopo essere stato collegato al perno, viene martellato saldamente
attrezzatura trasportatrice.jpgIl trasportatore e l'attrezzatura principale sono collegati e fissati da due viti
rotaie trasportatrici.jpgL'installazione delle rotaie trasportatrici
rotaie.jpgL'installazione e il dispositivo fisso delle rotaie
termine.jpgAccendere il motore del trasportatore (collegarsi con i terminali U1 e U2)

Riepilogo della posizione su ogni parte elettrica:

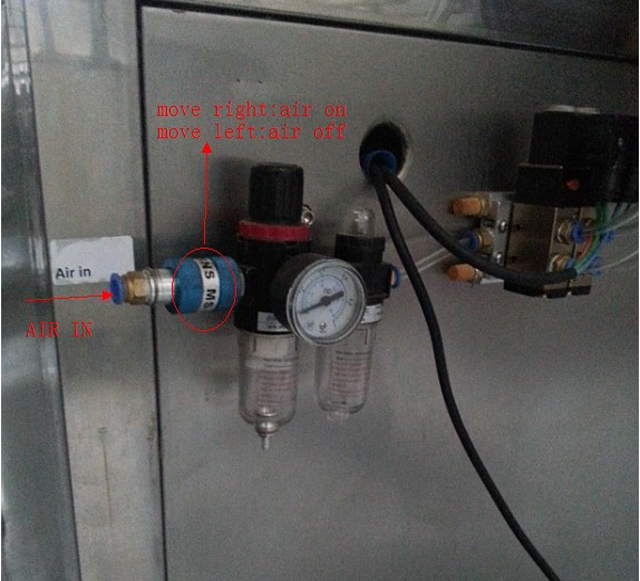

1. Il metodo di collegamento dell'interruttore di aspirazione dell'aria è il seguente:

collegamento aereo.jpg

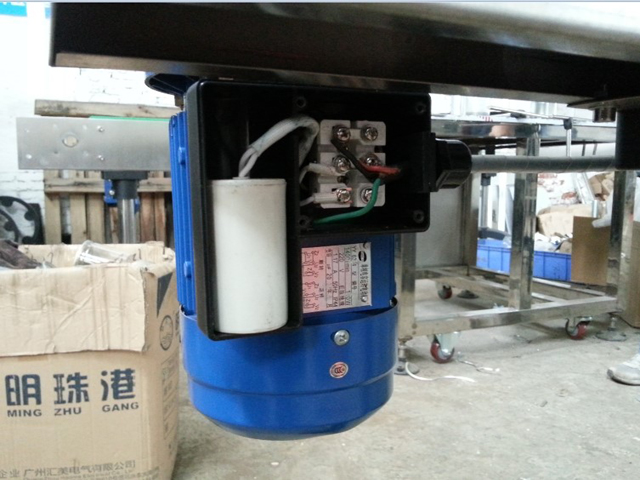

2. Il metodo di cablaggio del motore del trasportatore è il seguente:

metodo filo.jpg

Per maggiori informazioni inviateci un'e-mail per ricevere il manuale dettagliato sulla macchina sigillatrice per lattine;

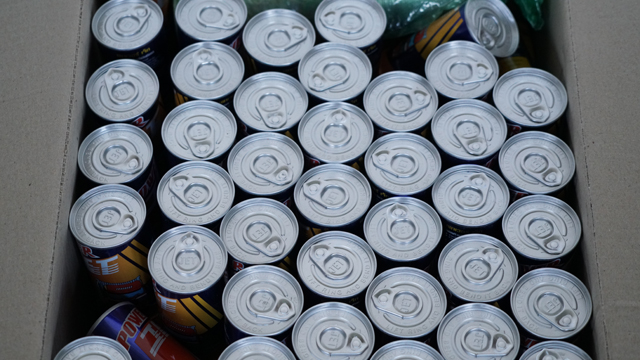

Campioni di sigillatura delle lattine

campioni di lattine.jpg

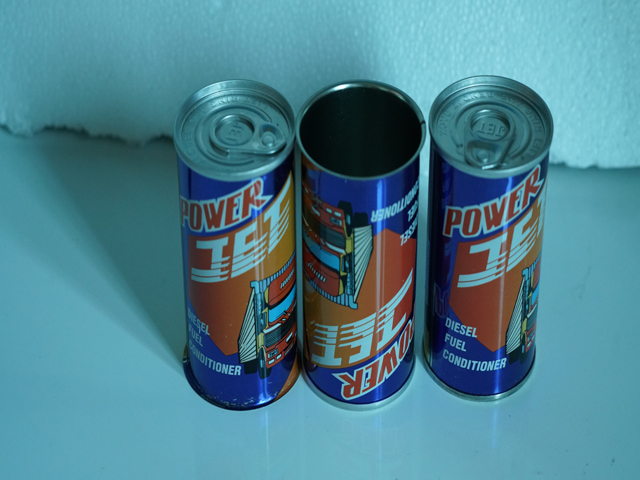

campioni di lattine coperchi sigillanti.jpg
