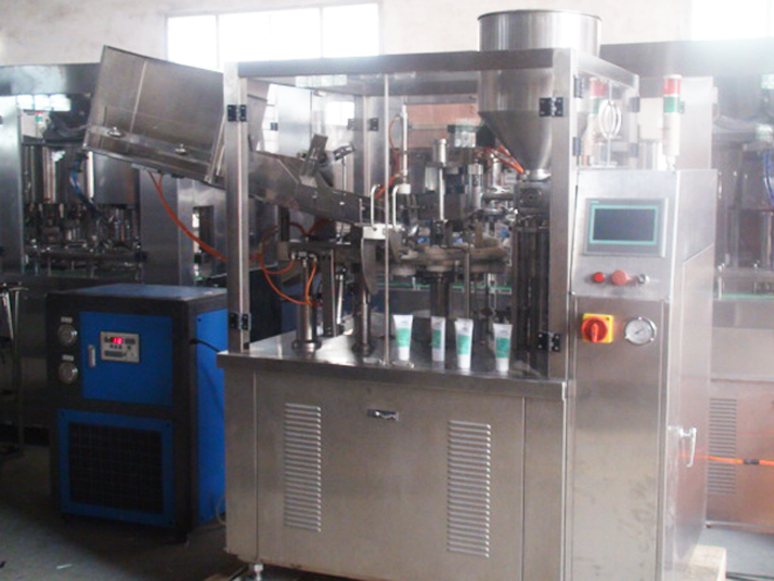

Macchina automatica per riempimento e sigillatura di tubi di crema e lozione con refrigeratore d'acqua

• Materiali dei tubi: tubi di plastica / tubi laminati
• Volume di riempimento: 5 ml-250 ml/tubo (regolabile)
• Precisione di riempimento: 1% (o inferiore)
• Capacità di uscita: 45 tubi al minuto
• Diametro del tubo: Ø10mm-Ø50mm
• Lunghezza massima del tubo: 220 mm
• Fonte di alimentazione: 220v/380v/50-60hz
• Pressione dell'aria: 0,55 mpa-0,65 mpa
• Motore ausiliario: 1,1 kW
• Potenza di termosigillatura: 3,0 kW
• Dimensioni complessive (Lxwxh): 2000*900*1500
• Peso della macchina di riempimento e sigillatura dei tubi: 850 kg

Guarda il video

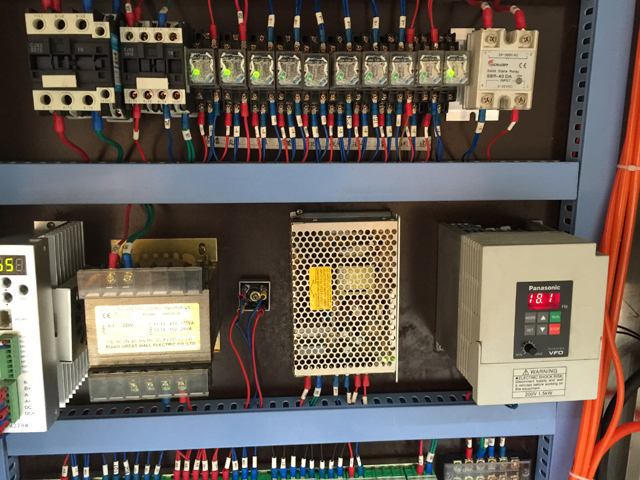

Le parti di controllo della macchina sono composte da un'interfaccia uomo-computer intelligente, un ampio display touch screen/pannello di controllo operativo, tra cui impostazione della temperatura, velocità del motore, velocità di riempimento, display diretto dello schermo e controllo dello schermo. I componenti della macchina che toccano il materiale di riempimento sono realizzati in acciaio inossidabile SUS304 e SUS316L. Coperchio trasparente, tubo di alimentazione, dispositivo di alimentazione sono forniti con la macchina. La macchina è dotata di interruttore di sicurezza, arresto automatico, posizionamento del tubo morbido, controllo di tenuta fotoelettrico ecc.

Durante il processo, l'alimentazione e l'impostazione del tubo, il riempimento e la sigillatura, l'espulsione sono tutti controllati automaticamente. Il dispositivo di conteggio digitale è installato nella parte anteriore bassa della macchina. Durante il processo di riempimento, la testa di riempimento viene inserita nel contenitore del materiale per evitare l'ingresso di aria. Per il materiale di riempimento ad alta viscosità, è installato un dispositivo di soffiaggio per garantire una sigillatura completa. Sono disponibili molte scelte di tipo di sigillatura per soddisfare le diverse esigenze dei clienti.

Parametro principale

Caratteristiche principali

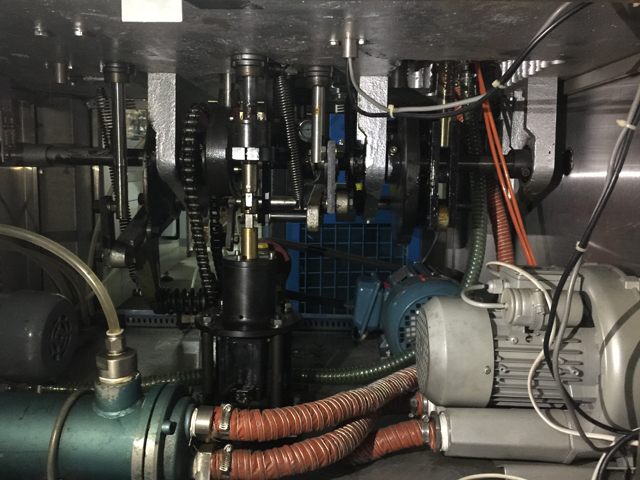

1. La seguente parte di trasmissione è racchiusa nella piattaforma, sicura, affidabile, non inquinante;
2. Parti di riempimento e sigillatura montate sulla piattaforma sopra la cappa di osservazione con telaio statico semichiuso, facili da osservare, facili da usare, facili da manutenere;
3. Controllo Plc, interfaccia di conversazione uomo-macchina;
4. Quadrante circolare per azionamento a camme, alta velocità, alta precisione;
5. Posizione della scatola e del tubo inclinato, facoltativamente;
6. Bracciolo curvo con unità di adsorbimento del vuoto, corrimano e interazione del dispositivo del tubo di pressione, il tubo viene inserito nella stazione del tubo superiore;
7. Postazioni di lavoro standard fotoelettriche, sensore ad alta precisione, modello di tubo flessibile di controllo del motore passo-passo nella posizione corretta;
8. I materiali di iniezione mobili si dirigono in profondità all'interno del materiale di iniezione del tubo, nota laterale di uscita, l'estremità dell'ugello di erogazione del materiale di iniezione con modalità integrata per garantire la qualità del taglio del soffiaggio di riempimento;
9. Nessun tubo, nessun riempimento;
10. Adozione di tenuta (pistola ad aria calda Leister), riscaldamento interno del tubo di scarico, raffreddato mediante configurazione esterna del mezzo di raffreddamento;
11. La postazione di lavoro digita automaticamente il codice numerico stampato sui requisiti di processo della posizione;
12. Tagliare il robot di plastica ad angolo retto o l'estremità arrotondata del tubo per la selezione;
13. Allarme guasto, allarme mancanza tubo, spegnimento porta aperta, spegnimento sovraccarico;
14. Conteggio e tempi di inattività quantitativi;

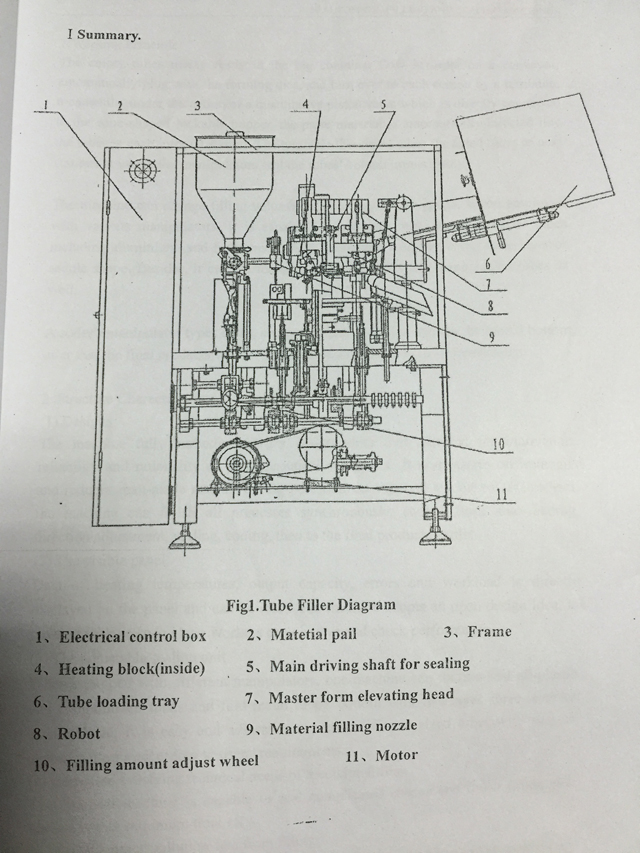

Disegno della macchina di riempimento e sigillatura dei tubi

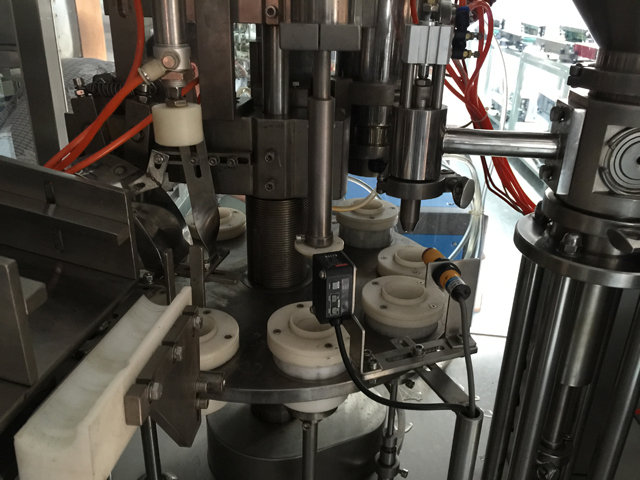

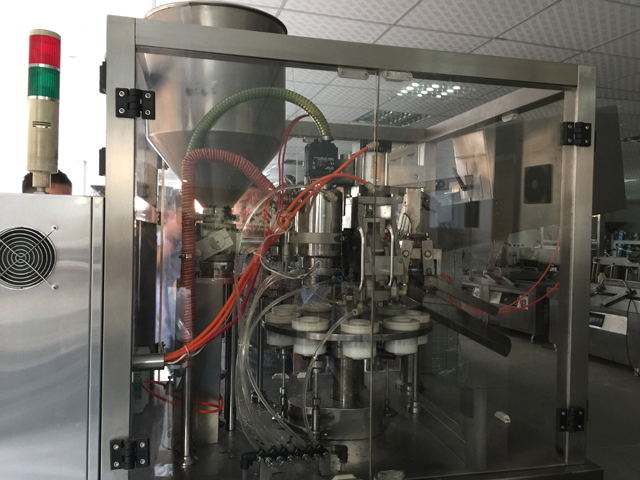

Funzionamento della macchina di riempimento e sigillatura dei tubi

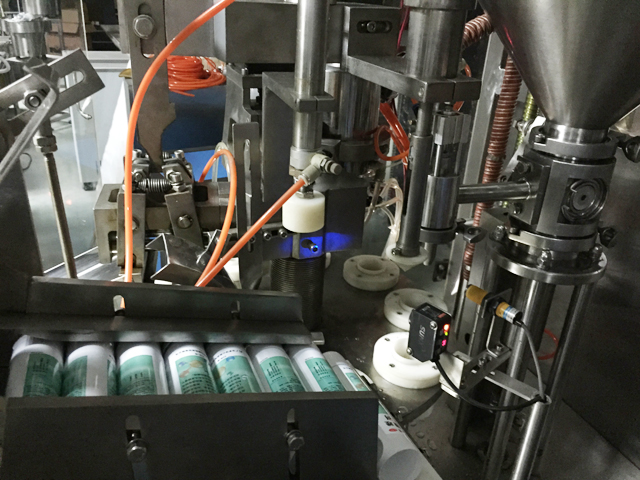

I tubetti vuoti, ordinatamente pronti nel grande contenitore, scorrono in ordine su un trasportatore collegato automaticamente agli stampi di formatura e vengono girati in ogni stazione da un robot; nel frattempo, sotto l'azione di una valvola a pistone quantitativa direttamente collegata alla tramoggia conica bloccabile, il materiale in pasta viene automaticamente iniettato nei tubetti in ogni stazione di intervallo.

La piattaforma girevole porta quindi i tubi riempiti alla stazione successiva in cui i manipolatori sigillano immediatamente il fondo del tubo. La macchina può cambiare il volume di riempimento regolando un misuratore di portata. Quando utilizzata con vari manipolatori è in grado di gestire tubi di materiali multimetallici, tra cui alluminio e inoltre piegare il fondo con due strati e tre strati di forma a sella. Inoltre può termosigillare tutti i tubi di plastica e anche i tubi flessibili laminati. Un manipolatore del codificatore digita date, numero di serie e data di scadenza all'estremità dei tubi. Dopodiché i prodotti finali verranno automaticamente condotti in un contenitore di raccolta tubi.

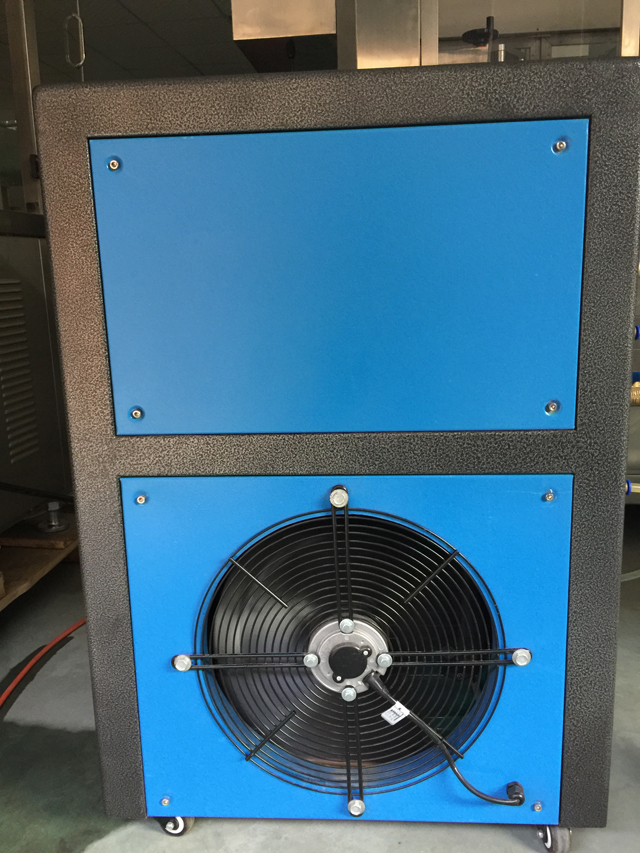

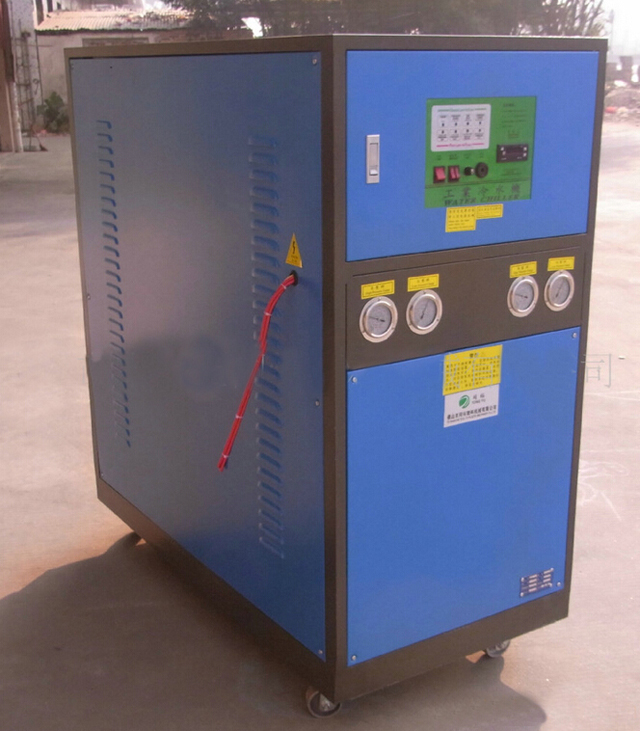

Accessorio per il raffreddamento del processo di riscaldamento interno-esterno

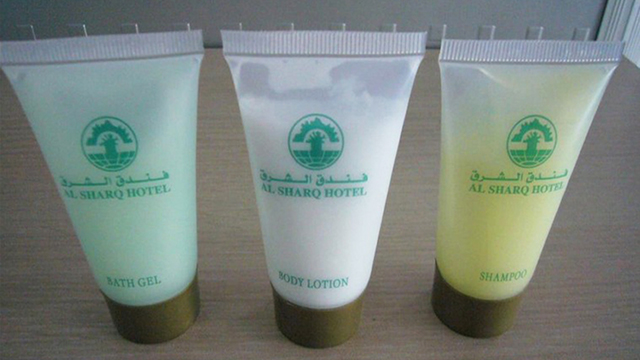

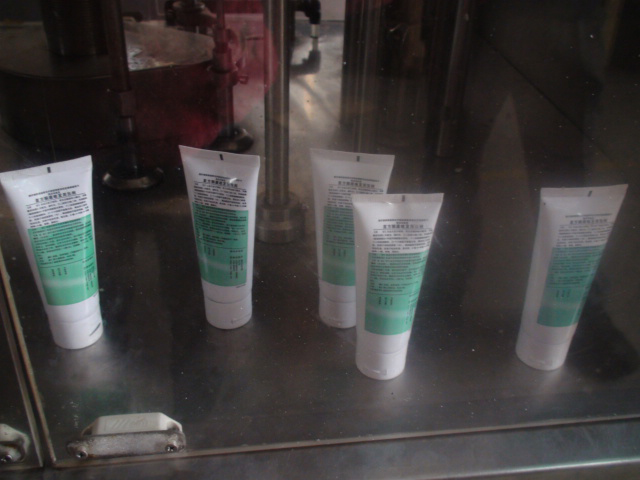

Campioni
