Linea automatica di lavaggio, riempimento, tappatura ed etichettatura di barattoli di pasta di cioccolato

La macchina per l'imbottigliamento del ripieno di pasta di cioccolato automatizza l'intera linea che comprende le seguenti macchine:

Giradischi per alimentazione bottiglie rotonde

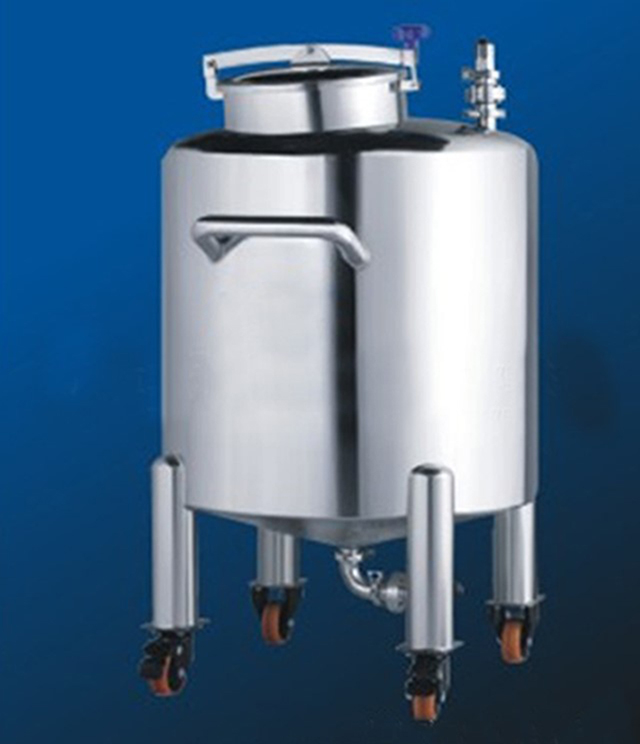

Serbatoio di stoccaggio a doppia camicia con funzione di mantenimento della temperatura

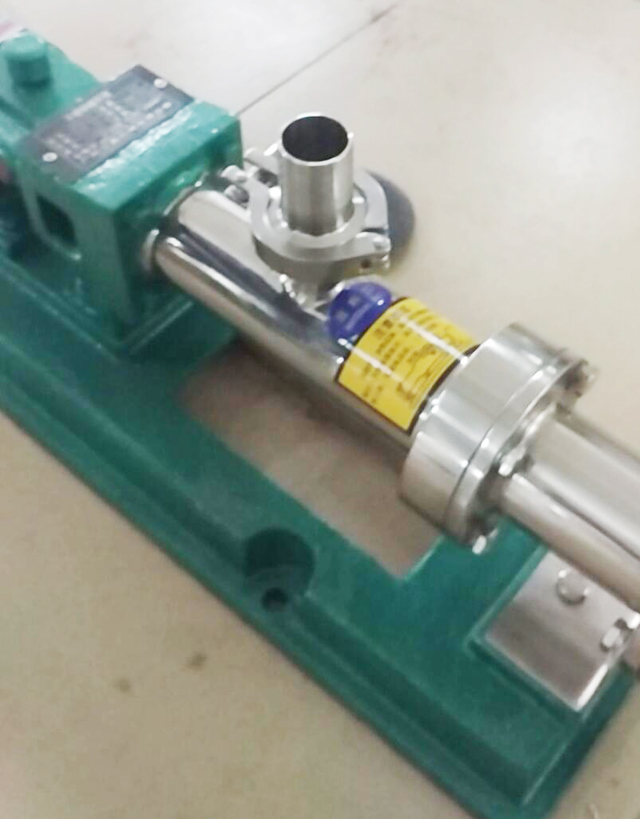

Pompa di trasferimento per l'aspirazione dei materiali nella macchina riempitrice
Riempitrice lineare a 4 teste
Macchina sigillatrice per barattoli
Macchina tappatrice a vite
Etichettatrice per bottiglie rotonde
Macchina sigillatrice a induzione da tavolo
Codificatore termico (marca Dikai)
Macchina automatica per lavaggio e asciugatura di barattoli

L'intera linea per l'imbottigliamento della pasta di cioccolato, dal lavaggio dei barattoli all'etichettatura, è applicabile principalmente ai materiali ad alta viscosità come la crema al burro, ecc. nel settore dell'imballaggio alimentare.

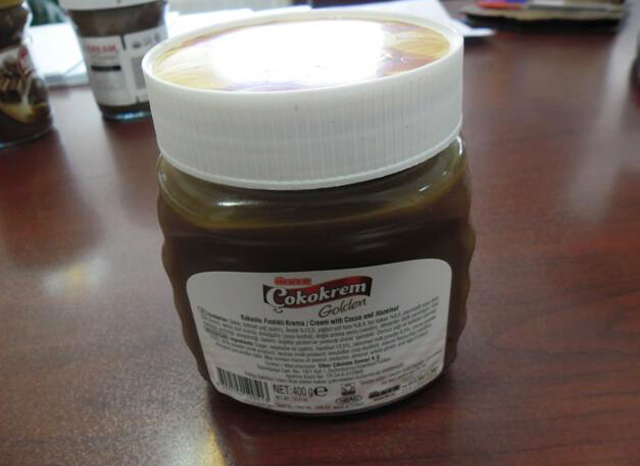

Campioni

Lavatrice per bottiglie di vetro

La lavatrice per bottiglie di vetro adotta un sistema di spruzzatura e lavaggio continuo, ha un'elevata efficienza e buoni risultati di lavaggio.
La lavatrice per bottiglie di vetro è utilizzata per pulire le bottiglie di vetro per acqua minerale, acqua pura, succhi e bevande gassate, alcol, vino e così via. È un tipo di attrezzatura per la linea di produzione dell'industria delle bevande.

Dati tecnici della lavatrice per bottiglie di vetro:

Modello	Modello VK-BW12	Modello VK-BW16	Modello VK-BW18
Capacità produttiva	2000-3000B/ora	3000-5000B/ora	5000-7000B/ora
Diametro della bottiglia	Φ60-Φ100mm	Φ60-Φ100mm	Φ60-Φ100mm
Altezza della bottiglia	160-320mm	160-320mm	160-320mm
Energia	0,75 kW	1,45 kW	1,45 kW
Diametro totale	Dimensioni: 1200×1000×1800mm	Dimensioni: 1400×1250×1800mm	Dimensioni: 1600×1450×1800mm
Peso	900 kg	1100 kg	1300 kg

Con camera di protezione per la lavatrice delle bottiglie

Lavatrice e tunnel di asciugatura

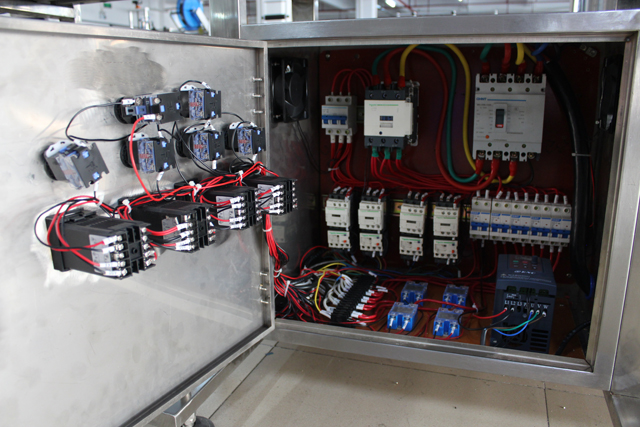

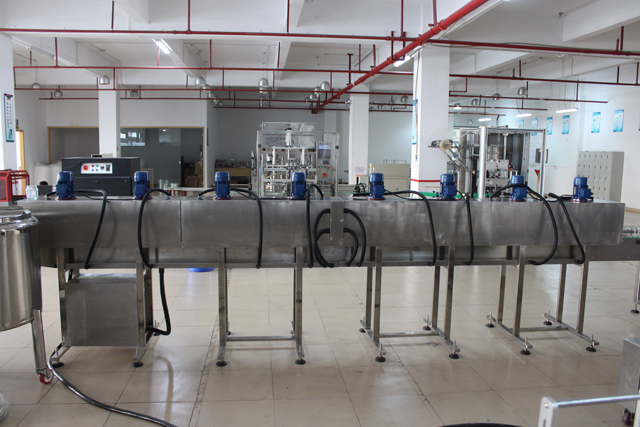

Tunnel di asciugatura per imbottigliamento

Il principio dell'essiccazione a microonde

Le microonde sono una specie di onda elettromagnetica la cui frequenza è compresa tra 300 MHz e 300 GHz. La molecola d'acqua nei materiali medi è una molecola polare, sotto l'effetto del rapido cambiamento del campo elettromagnetico, il suo orientamento di polarità si modificherà con i cambiamenti del campo elettrico esterno con l'alta velocità, causando il movimento e l'attrito della molecola. in modo che l'energia del campo a microonde possa essere convertita in energia termica nel mezzo per aumentare la temperatura dei materiali. realizzando riscaldamento, soffiaggio e una serie di processi fisici e chimici, e così, si ottiene il riscaldamento a microonde.

Parametri tecnici principali:

Alimentazione: 380V±10% 50HZ±1% trifase a cinque fili
Frequenza di uscita microonde: 2450±50MHz
Potenza apparente in ingresso microonde: ≤28KVA
Potenza di uscita del microonde: ≥20KW
Gamma di regolazione della potenza del microonde: 0-30KW (regolabile)
Temperatura ambiente: -5-40C
Umidità relativa: 80%,
Ambiente circostante: nessun gas corrosivo, polvere conduttiva e gas esplosivo
Dimensioni complessive (L*W*H): 9400*840*2050 mm
Velocità di trasmissione: 0-10 m/min (regolabile)
Altezza di ingresso e uscita: 60 mm
Perdita di microonde in accordo con gli standard nazionali GB10436-89 (<5 mw/cm^2)
Accordo sulla sicurezza delle apparecchiature con GB-5226 Accordo sulla norma di sicurezza elettrica con un paese GB16798-1997 Indice di sicurezza sanitaria delle macchine alimentari

Riempitrice lineare con 4 teste di riempimento

La macchina è un'attrezzatura migliorata rispetto alla tradizionale macchina di riempimento e tappatura, funzionamento a doppia postazione di lavoro. Riempimento tramite pompa peristaltica ad alta precisione, controllo PLC dell'intera macchina e dotata di interfaccia uomo-macchina per il funzionamento visivo. È principale per il riempimento e la tappatura ad alta velocità di tipi di bottiglie rotonde e irregolari.

Parametri di prestazione:

Funzionamento tramite touch screen, design umanizzato, facile da usare.
Controllo PLC programmabile tramite microcomputer, modifica dei parametri delle specifiche di trasformazione in modo comodo e veloce.
Sensore di livello del liquido preciso, supplemento di alimentazione automatico, parametri di flusso atmosferico fissi, per aiutarti a completare l'operazione di riempimento con precisione.
Sensore fotoelettrico e controllo del collegamento pneumatico della porta, mancanza della bottiglia, ma le bottiglie sono una protezione automatica.
Valvole di controllo del funzionamento pneumatico, sicurezza, alta efficienza. Ogni corridore è indipendente nella regolazione e nella pulizia.
Impostazione della quantità di riempimento libero tramite touch screen.
La struttura dell'ugello di riempimento è antigoccia e impedisce il trascinamento.
Materiale per SUS304. E parte di contatto del materiale per materiale SUS316.
Macchina con funzione di miscelazione e riscaldamento

Parametri tecnici principali

Modello: VK-PF-4 (con 4 teste di riempimento)
Volume di riempimento: 500-3000 ml Produttività 40-60 bot/min
Precisione di riempimento: ≤±1%
Tasso di limitazione: ≥99%
Alimentazione aria: 1,2-1,8 m3/h 0,4-0,6 MPa
Alimentazione: 380v/50Hz
Potenza: 5 kw
Peso: 1600kg
Dimensioni: 2700*1400*1700mm

Macchina sigillatrice automatica per barattoli

La serie di macchine sigillatrici per bottiglie a bocca larga è una nuova generazione di macchine autosigillanti sviluppate dalla mia divisione in base alla domanda del mercato. Con il design che combina luce, elettricità e gas insieme, ha molti vantaggi, struttura compatta, aspetto gradevole, tenuta bella e salda, elevata efficienza, facile funzionamento e manutenzione. È ampiamente utilizzata per sigillare una varietà di bottiglie di plastica con pellicola e foglio di alluminio, come alimentare, farmaceutica, chimica, cosmetica e altre industrie, particolarmente adatta per sigillare bottiglie in poliestere di grande diametro. La macchina ha queste funzioni, a prova di umidità, a prova di perdite, prolungamento della durata di conservazione del prodotto, nonché il ruolo di antifurto e anticontraffazione. Materie prime per pellicole in fogli di alluminio nel rotolo.

Caratteristiche della macchina sigillatrice:

Realizzato in acciaio inossidabile e lega di alluminio; aspetto gradevole; combina luce, elettricità e gas; controllo PLC; elevato grado di automazione; elevata efficienza; funzionamento semplice; comodo per sostituire bottiglie di diversa altezza e diametro della bocca; applicabile per sigillare bottiglie morbide.

Parametro tecnico principale

Tensione: AC220V/50HZ
Pressione dell'aria: 0,8 MPa 0,1 m3/min
Potenza: 1500W
Dimensioni: 1650×550×1350mm
Peso: 135kg
Campo di tenuta: Φ70-Φ150mm
Velocità di saldatura: 400-900bot/h
Temperatura di sigillatura: 50-300 temperatura
Forma e deviazione della temperatura: temperatura costante automatica, deviazione di ± 3 temperatura

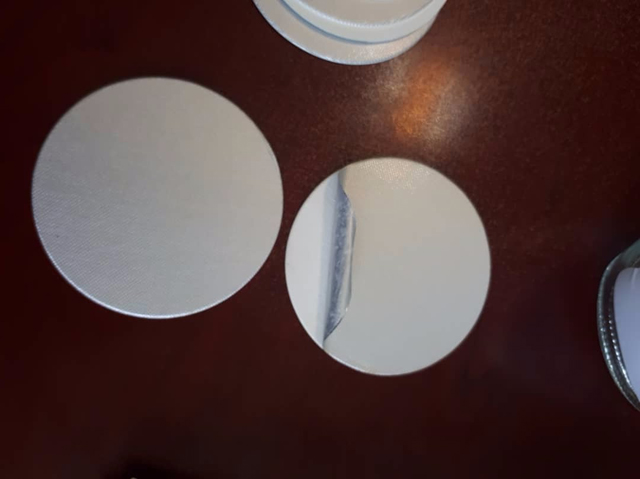

Campioni di sigillatura finale per barattoli e bottiglie con pellicola di alluminio

Macchina tappatrice a vite ad alta velocità con alimentazione automatica dei tappi

Parametri di base della macchina tappatrice a vite

Modello: VK-SC
Capacità produttiva: 160-200 tappi/min
Misura del cappuccio: 10-50/35-140mm
Diametro della bottiglia: 35-140 mm
Altezza della bottiglia: 38~300mm
Dimensioni (L×W×H): 3000×1200×2000mm
Peso: 400kg

Caratteristiche della macchina tappatrice a mandrino:

La macchina automatica per tappi ad alta velocità è l'ultimo miglioramento di un nuovo tipo di macchina per tappatura. Aspetto elegante dell'aereo, intelligente, velocità di tappatura, alto tasso di passaggio, applicato a cibo, farmaceutica, cosmetica, pesticidi, cosmetici e altre industrie di bottiglie con tappo a vite di forma diversa. I motori a quattro velocità sono utilizzati per la copertura, la clip della bottiglia, la trasmissione, la tappatura, l'alto grado di automazione della macchina, la stabilità, la facile regolazione o sostituzione del tappo della bottiglia quando non sono pezzi di ricambio, basta apportare le regolazioni per completare.

Questa macchina per la tappatura a vite è adatta per la tappatura automatica di cosmetici, medicinali e bevande, ecc.
Bello, facile da usare
Offerta prezzo competitivo

Osservazioni:

Nessuna bottiglia, nessun tappo
Diverse dimensioni del tappo, non servono strumenti aggiuntivi, facile da regolare
Disordinatore automatico di tappi, alimentazione tappi, fissaggio bottiglie, avvitatura tappi
Testato e regolato prima della consegna
Manuale operativo in inglese e relativa offerta di pezzi di ricambio

Etichettatrice universale bifacciale automatica

L'etichettatrice automatica a doppio lato è adatta per bottiglie rotonde o piatte con doppio marchio o marchio singolo. La cinghia di forma può essere inclinata e la testa di etichettatura può essere regolata in otto orientamenti, quindi la macchina può essere regolata con successo in diversi minuti per qualsiasi bottiglia.

La pressione tra l'asse attivo e il rullo pressore può essere regolata, in modo da poter adattare liberamente la direzione di scorrimento del nastro. L'etichetta viene pressata in modo flessibile senza causare alcuna distorsione.
La testina di etichettatura adotta la struttura dei doppi rulli di pressione, garantisce che l'etichetta venga tirata saldamente ma non rotta grazie alla fustellatura della carta sottostante, la frizione separata rende la tensione più bilanciata.

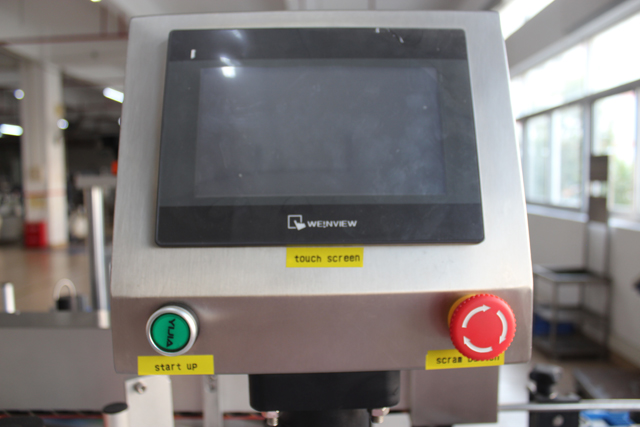

L'interfaccia umana basata su touch screen in russo e inglese con un sistema di assistenza online semplifica l'uso della macchina. La cinghia di pressatura è temuta nella linea di trasporto principale, quindi fa sì che le due linee di trasporto funzionino in modo assolutamente sincronizzato.
La macchina è dotata del famoso motore server, quindi realizza un vero controllo a circuito chiuso ed evita il fenomeno della "camminata dell'uomo cieco" quando è dotata di motore passo-passo.
L'encoder multicanale rileva la posizione dell'etichettatura in modo preciso e ad alta velocità.
L'etichetta viene premuta da un lembo dopo l'applicazione sulla bottiglia e pressata dai rulli spugna attivi e passivi. Quindi quando l'etichetta è attaccata non ha alcuna vescica,
È particolarmente applicabile alle bottiglie di cristallo etichettate con etichette trasparenti. Il set opzionale di azionamento ad aria e di etichettatura a rulli può etichettare con precisione le bottiglie rotonde.

Parametri di base

Modello: VK-DSL
Specifiche di tensione: AC220V/380V, 50/60HZ monofase
Potenza: 2,2 kW/220 V (standard di potenza USA regolabile)
Velocità di etichettatura: 40-50 pezzi/min.
Precisione dell'etichettatura: ±1 mm (errori degli oggetti etichettati ed etichette esclusi)
Fonte d'aria per l'etichettatura: 5kg/cm2
Gamma di recipienti applicabili: 15-150 mm di lunghezza, 10-100 mm di diametro, 40-350 mm di altezza
Etichetta applicabile: 15-180 mm di altezza, 10-200 mm di lunghezza.
Etichetta massima: 420 mm di diametro, 76 mm di diametro interno del rotolo di carta.
Spazio etichetta: 3-4 mm
Spazio tra i lati superiore e inferiore dell'etichetta e i lati superiore e inferiore della carta di supporto: 2 mm
